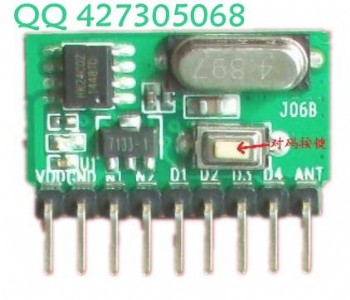

低功耗 小體積 超外差模塊 315/433m無線模塊 j06b

產品介紹

j06b是一款低功耗，低成本，小體積，帶解碼超外差無線接收模塊，采用高性價比無線數據接收芯片及低功耗單片機，模塊具有較高的接收靈敏度及穩定性，數據解調帶寬5k，可兼容pt2262pt2260及1527編碼，可學習pt2262pt2260及1527編碼遙控器。模塊具有鎖存和非鎖存選擇端口，4路輸出，解碼輸出高電平，用戶可直接替換原來的接收模塊+解碼芯片方案來降低產品成本，縮小產品體積。同時模塊具有低功耗模式選擇端口，當工作在低功耗模式，模塊自動處于休眠與喚醒狀態來檢測和接收信號，當檢測到有效信號立即進入接收模式處理數據，工作電流為2.5ma，然后進入休眠模式，平均待機電流只有0.2ma，以延長用戶產品的電池壽命。模塊內含三端穩壓芯片，用戶可使用3-5v電源。

產品特性

1. 接收靈敏度: -112dbm；

2. 工作頻率：315 mhz;  433.92 mhz; (特殊頻率可定做)

3. 電源電壓輸入范圍：3v-5v

4. 正常模式工作電流：3.5ma（3-5v）（曼徹斯特編碼）

5. 低功耗模式待機電流：0.5ma（3v）（曼徹斯特編碼）

6. 鎖存與非鎖存模式選擇：解碼輸出高電平鎖存或非鎖存

7. 可配套學習pt2260 2262 1527遙控器

8. 編碼數據傳輸速率2.5k 的（曼徹斯特編碼）

9. 溫度范圍：-20-60℃

10. 模塊尺寸：24×14.7×5.00（mm）

11. 模塊具有良好的本振輻射抑制能力，多個接收模塊不會互相干擾。

應用范圍

（1）車輛遙控 電器遙控

（2）遙控門鎖，遙控窗簾

（3）無線安  防報警器

（4）無線門鈴

（5）無線控制器

（6）無線遙控開關
