mc2001是一個150khz 固定頻率脈寬調制（降壓型）dc/dc 轉換器，具有2a、3a負載驅動能力并且效率高，低紋波和極好的線性，負載調節能力好，僅需最少外部元件。可調輸出使用簡單，內建頻率補償和固定頻率震蕩器。脈寬調制控制電路可以線性調節占空比從0 到100％。具有使能功能，內置過流和短路保護功能；恒壓cv，恒流cc，過壓保護ovp 功能齊全，內置頻率補償模塊使mc2001 外部元件最少。cc是通過電阻rcs測量led電流并實現電流模式控制，在正常工作情況，led電流由0.155v 的pwm 控制器內部參考電壓除以rcs電阻值所決定。即i=0.155v/rcs，因為rcs 兩端的電壓降在正常工作條件下將一直保持在0.155v。cv是通過電阻r1和r2測量輸出電壓并實現電壓模式控制，一般cv設置客戶所需要的電池的充滿電狀態下的電位。一旦電池的電位超過設定的電位，芯片沒有輸出。

  使能端en腳控制芯片輸出en腳電位為低電平（0.8v以下或者懸空的時候，芯片有輸出；en腳電位為高電平（1.4v 以上），芯片關斷輸出。

  技術特點：

  （1）用于車載充電的全集成方案，系統成本低，可靠性高；

  （2）ic 內部cc，cv 都是通過控制pwm 實現的；因此，輸出電壓，輸出電流，輸出過壓保護的精度更高，響應速度很快；內置過流保護、過溫度保護等安  全措施；

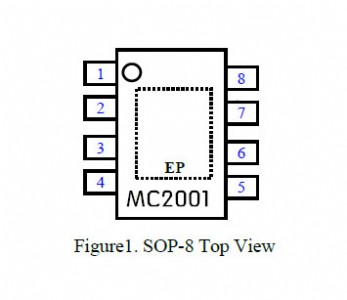

（3）采用標準的sop-8無鉛封裝
