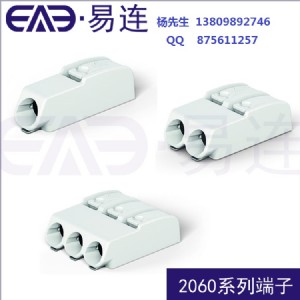

smt系列pcb smd接線端子外型極其緊湊，是pcb表面貼裝應用的理想選擇。該接線端子采用s型籠式彈簧（cage clamp®s）連接技術，單股硬導線可直接插入接線單元，操作簡便且節省時間；端子本身帶有的推壓鍵又方便了細多股導線的連接。smt系列采取側面進線方式，推壓鍵則位于頂部，操作方向為由上至下，從而節省了空間。

此外，smt系列極為小巧的外形和淺色系的外殼最大程度地減少了其陰影對pcb板上led照明設備的影響。該smd pcb接線端子的通道間距為4mm，且并排組裝時不損失極數，所以可根據需要對接線端子進行組裝，以得到所需的極數，進而降低了采購、倉儲以及生產成本。   smt系列pcb接線端子采取卷裝帶式包裝，適于自動裝配。它適于連接截面積為0.2-0.75mm2(awg 24–18)的導線，額定電流9a，額定電壓320v/2.5 kv/2（過電壓類別ii）。 借助wago smt系列接線端子的推壓鍵連接細多股導線和拆卸導線既方便又節省空間。它具有的s型籠式彈簧接線單元（cage clamp®s）允許直接插入單股硬導線－這一優點非常節省時間。它的高度僅為4.5mm，我們的接線端子能夠在最小的空間內發揮最大的作用

一．型號:smt-2p

  由易連楊生《13809892746》為您提供

二．外形圖:

               外形尺寸                      pcb孔位尺寸

三.bom表:

序號 名稱 物料編號 材質 表面處理 數量(只)

(1) 外殼 010-20600-00 pa9t（ul94v-1） 　 1

(2) 壓片 060-20601-01 5210 鍍錫 2

四．技術參數:

中心距:        4.00mm

長度計算:      l=7.9mm

額定線規:     24-18awg

電氣參數:      250v  9a

工頻耐電壓:    ac2500v,1分鐘

脈沖耐電壓:    2500v 1.2/50us,正負極各3次

絕緣阻抗:      dc500v  500mω

五．工作環境:

工作溫度: -40℃～+105℃

污染等級:ⅲ

六．適用標準:

iec 998-1                  iec 999

iec 947-1                  ul  1059

csa22.2 158-1987          ul  486e

七．工藝使用:

剝線長度：6-7mm

適合焊接方式：

回流焊接：260℃/10s、2次共10s

手工焊接：手工烙鐵焊接350℃/10s
