裝置簡介

在我國電力系統,特別是35kv以下的配電網中,運行著大量的電磁式電壓互感器,電磁式電壓互感器具有非線性的電磁特性,它們與電網內的容性元件在參數匹配時就會發生鐵磁諧振,產生極高的鐵磁諧振過電壓。在過電壓發生時,由于互感器的鐵芯飽和導致互感器的勵磁電流大大增加,嚴重時達到正常勵磁電流的百倍以上,從而引起電壓互感器熔斷器熔斷、噴油、燒毀甚至爆炸,嚴重威脅電網的安 全運行。

   目前電網中都是采用在電壓互感器的一次中性點接入一次消諧器,限制鐵磁諧振過電壓,但在運行中又經常會發現,加裝一次消諧器后出現pt二次電壓不平衡現象,而拆除了一次消諧器后二次電壓不平衡現象基本就會消失。經過詳細的現場測量和計算分析,發現產生這一現象的根本原因就是電網中存在的三次諧波,通過互感器的感抗公式（xl=2πf）我們可以得知,當頻率越高時互感器的阻抗越大,這樣三只互感器的感抗差別也就越大,當三次諧波電流流過互感器勵磁繞組和一次消諧器,由于阻抗不同,所以產生了中性點位移電壓,從而導致了三相電壓不平衡現象。

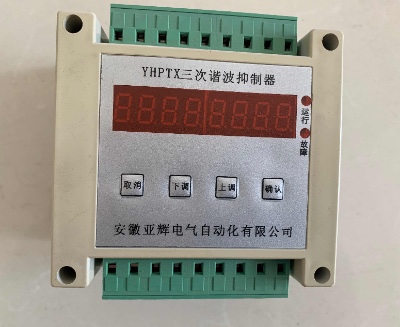

  為了解決上述問題,安 徽亞輝電氣自動化有限公司經過多年研究,研發出專利產品 yhptx電壓互感器三次諧波抑制器,抑制器采用美國微星公司的高運算速度cpu作為核心處理元件,結合現代電力電子控制技術,可以有效地抑制三次諧波電流對電壓互感器的影響,解決電壓互感器安 裝一次消諧器后三相電壓不平衡問題。
