產品簡介

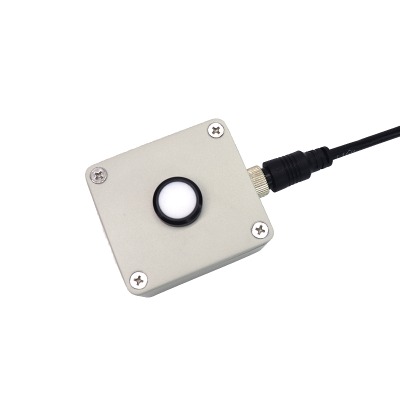

ry-cgh光合有效輻射傳感器主要用來測量400-700nm波長范圍內的自然光的光合有效輻射,并且使用簡單,可直接與數字電壓表或數據采集器相連,可在全天候條件下使用。

該傳感器采用硅光探測器,并通過一個400-700nm的光學濾光器。當有光照時,產生一個與入射輻射強度成正比的電壓信號,并且其靈敏度與入射光的直射角度的余弦成正比,每臺光合有效輻射表都給出各自的靈敏度(原始毫伏電壓輸出時),可直接計算出單位為μ•mol/m2•s的數值。

該表廣泛應用于農業氣象,農作物生長的研究。

產品參數

光譜范圍 400-700nm

靈敏度 7—50μv/μmol•m-2•s-1

響應時間 ＜1s（99％）

溫度相關 最 大 0.05％/℃

余弦校正 上至80°入射角

內阻 ＜2k

工作環境 溫度-40—65℃、濕度<90％

輸出 原始輸出200mv

量程 0-4000μ•mol•m2•s

接線定義 ry-cgh 紅+  白-（毫伏電壓輸出）

ry-cgh/s 紅+  黑-  黃ma輸出(4-20ma電流型)

ry-cgh/485 紅+  黑-  黃a 藍 b（rs485型）

標配線長 3米

最 遠引線長度 電流200米、rs485 500米
