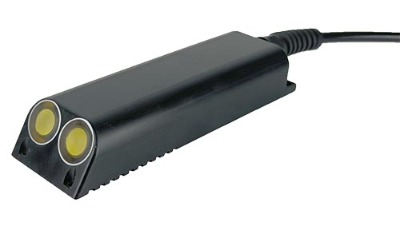

產品簡介  an-hwdf6型多普勒流量計是應用于河流、明渠及管道等工況的流速流量檢測儀器。其采用超聲波探測技術,測量精度高、穩定性高、受環境因素 影響小,無轉動部件、維護頻次低、工作可靠性高,是在線測量和便攜測量的首 選 產品。

工作原理  多普勒流量計原理：當超聲波聲源和觀察者做相對運動時,觀察者接收到的頻率與超聲波聲源頻率不同。因此,相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變,且隨水中懸浮運動速度的增加而增加,由此測出多普勒頻移,換算得到多普勒流量計所處水的流速。再乘以渠道的截面積,得到流量信息。

因為聲音在水中傳播速度與水溫密切相關,所以多普勒原理進行流速測量需獲得水中聲音傳播的速度。因此設備內置了溫度傳感器用于溫度測量,進而修正聲速。液位深度測量采用擴散硅壓力傳感器,測量流速傳感器所處位置距離液面的距離。 優勢特點  n 體積小巧,被流面小且外形呈流線態,對流態影響小；

n 采用modbus通信協議,利用rs485總線進行通信 ；

n 無機械轉動部件,不存在泥沙堵塞或水草、雜物纏繞等問題；

n 設備全部采用電子設計,寬電壓供電,低功耗,無機械部件 ；

n 具有測量準確、穩定的優點,可靠性高,抗干擾性強；

n 應用范圍廣泛,可以在自來水到黃河水的各種水環境中應用。 技術參數  測量種類：流速、液位、溫度、瞬時流量,累計流量

測量方式：連續在線式

測量原理：流速：聲學多普勒法,液位：壓力式,流量：速度面積法

流速：量程：0.021m/s～6.50m/s,分辨率：0.001m/s,精度：±1.0％±1cm/s

水位：量程：0.03m～10m（可定制）,分辨率：0.001m,精度：0.001m

水溫：量程：-10℃～60℃,分辨率：0.001℃,精度：±0.5℃

發射頻率：2mhz

瞬時流量范圍：0.01m3/s～9999m3/s

累計流量范圍：0.1m3～999999999m3

工作電壓：dc4v～24v

功耗（dc12v）：工作模式≤0.8w（電流65ma）,待機模式≤≤0.14w（電流20ma）

響應時間：1s

穩定時間：7s

工作水深：0m～10m

數據更新周期：6s～60s（可調）

外殼材質：pvc

防護等級：ip68

耐腐蝕等級：10級

外形尺寸：170*50*29mm

線纜長度：標配10m導氣耐腐蝕線纜（可定制長度）

輸出信號：modbus rs485

輸出信號內容：流速、液位、溫度、瞬時流量、累計流量

液體壓力要求：自然環境狀態下,1個標準大氣壓

可靠性mtbf：>25000h
