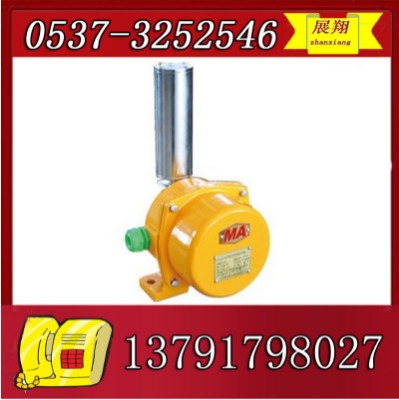

gej20(a)智能跑偏傳感器（位置顯示）

gej20(a)智能跑偏傳感器（位置顯示）

gej20（a）智能跑偏傳感器用作膠帶輸送機跑偏檢測和保護；

功能及技術指標

防爆型式：礦用本質安 全型,“exibi”；外殼防護等級：ip54。

軸輥擺動可任何方向（360o）,觸點動作后,軸輥留有一定的緩沖角度,不易受損。

觸點動作時軸輥擺動角度：一級跑偏≥20°；二級跑偏≥40°。

行程開關觸點容量：ac220v/5a。（煤礦井下使用時,必須與本安 電路連接）

外形尺寸及重量外形尺寸（長×寬×高）：150×69×397（mm）；重量：2kg。

工作原理

傳感器安 裝在皮帶兩邊的支架上,正常時皮帶不接觸跑偏觸桿,傳感器的兩接線端子不接通；皮帶機正常運轉時,跑偏傳感器傳動桿進入一級跑偏角度20±3°時,關聯設備kj329-f（a）礦用隔爆兼本安 型帶式輸送機運輸監控分站面板上的“跑偏”故障標示顯示,同時發出響亮的“跑偏”語言報警聲。跑偏傳感器傳動桿進入二級跑偏角度35±3°時,關聯設備kj329-f（a）礦用隔爆兼本安 型帶式輸送機運輸監控分站控制皮帶機停車。跑偏傳感器恢復至15°±3°時正常角度時,傳感器的兩接線端子自動斷開。kj329-f（a）礦用隔爆兼本安 型帶式輸送機運輸監控分站解鎖后,控制皮帶機重新開車。

gej20（a）跑偏傳感器適用于具有爆炸性混合氣體甲 烷的危險場所以及露天煤礦、選煤廠等工作場所,作為礦用帶式輸送機保護裝置的配套檢測之用。對膠帶輸送機的輸送帶的跑偏情況進行監控,傳感器可按8、4、2、1編碼設定地址,當膠帶輸送機的輸送帶跑偏30o時,傳感器接通電源并通過can總線輸出報警和位置信號,當傳感器跑偏導輪偏轉60o時,傳感器接通電源arm芯片程序啟動,傳感器帶有故障顯示,斷電和位置信號通過can總線輸送到運輸分站,分站顯示出跑偏位置,主機及時切斷膠帶輸送機控制電源并語言報警,實現跑偏保護,傳感器安 裝數量不限,并且均為并聯連接。由于帶有位置顯示,給故障排除帶來方便。
