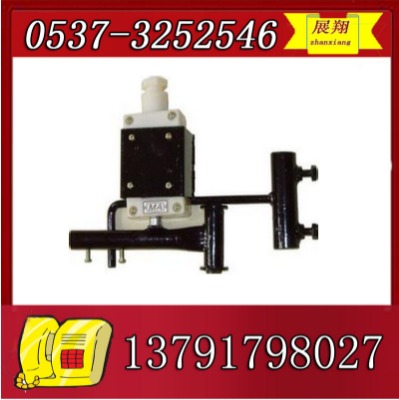

gtc40-360型無料延時停車傳感器撥碼開關1~4擋,停車延時時間：40~360s可調。起車延時時間：8±2sgtc40-360無料延時停車傳感器

gtc40-360無料延時停車傳感器 是khp197煤礦用帶式輸送機保護裝置的配套產品。適用于煤礦井下,作為khp197-z礦用帶式輸送機綜合保護裝置主機自動開車、停車傳感之用。

有煤時,煤不斷觸及gtc40-360型無料延時停車傳感器導桿,開關與+12v電源接通,n1b為高電位,n1導通。

gtc40-360無料延時停車傳感器u1輸入端為高電位,輸出端為低電位；u1b輸入為低電位,輸出高電位,通過d6輸出開車信號。

gtc40-360型無料延時停車傳感器“開停”端接khp197-z礦用帶式輸送機綜合保護裝置主機“開停”端,gtc40-360無料延時停車傳感器主機發出“x號皮帶、將要起車注意安 全”的起車預警信號, 經8±2s延時后,皮帶機（鏈板機）開始運轉。

前部皮帶維持給煤,gtc40-360型無料延時停車傳感器“開停”端維持高電位, 主機連續運轉。 無煤時,gtc40-360型無料延時停車傳感器開關不再接通+12v電源,n1三極管截止,電容c1端電位通過r2~r5放電,“開停”端延時輸出低電位而停車。

調整gtc40-360型無料延時停車傳感器撥碼開關1~4擋,可使時間在40s~360s內延時停車時間。

gtc40-360無料延時停車傳感器型號含義

g:傳感器

t:用途：無煤延時停車

c:工作原理：磁電原理

40-360:主參數：停車時可調時間,單位：s（可調）

gtc40-360無料延時停車傳感器防爆型式

磁電式

輸出方式:高低電平

礦用本質安 全型,標志exibi。

外形尺寸：150mm×62mm×45mm；質量：0.8kg。

gtc40-360無料延時停車傳感器工作原理

有煤時,煤不斷觸及gtc40-360型無料延時停車傳感器導桿,開關與+12v電源接通,n1b為高電位,n1導通。u1輸入端為高電位,輸出端為低電位；u1b輸入為低電位,輸出高電位,通過d6輸出開車信號。

此傳感器“開停”端接 khp197-z煤礦用帶式輸送機保護裝置主機“開停”端,主機發出“x號皮帶、將要起車注意安 全”的起車預警信號, 經8±2s延時后,皮帶機（鏈板機）開始運轉。前部皮帶維持給煤,本傳感器“開停”端維持高電位, 主機連續運轉。

無煤時,開關不再接通+12v電源,n1三極管截止,電容c1端電位通過r2~r5放電,“開停”端延時輸出低電位而停車。調整撥碼開關1~4擋,可使時間在40s~360s內延時停車時間。
