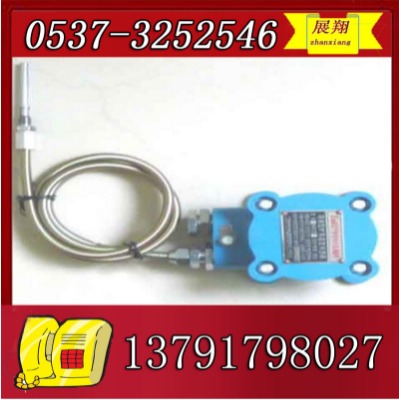

電機軸承溫度傳感器 wzd電動軸承溫度傳感器 溫度傳感器

wzd溫度傳感器是專為測量軸承溫度（也可測量固體、液體、氣體溫度）的溫度傳感器,其測量元件為 pt100鉑熱電阻,配置恰當的測溫儀表后,可監測軸承溫度并可實現報*和控制。型號含義

   軸承溫度傳感器分為普通型（pwzd）、增安 型（awzd）、隔爆型（bwzd）,兩軸承共用一個接線盒（bwzg）,傳感器探頭可根據客戶要求制作,訂貨時需標明安 裝螺母的規格和探頭直徑及長度。

   正常產品不帶絕緣,需帶絕緣產品則在型號后加“j”如（bwzdj）。

   正常產品測溫元件為兩線制,而三線制則在型號后加“3”如（bwzd3）

   正常產品的壓緊螺母或安 裝螺栓為可動式,如要求不可動,訂貨時需標注如（bwzd不動）。

   正常產品引線電纜長度為0.5-3m,如有不同要求訂貨時需注明。

   正常產品測溫元件為單支,如需雙支,請在型號前面加“2”如（2bwzd）。

基本技術參數：　 感器主體外殼防護能力為ip54  傳感器為連續工作制（s1）

名稱：傳感器

電流：5ma

電壓：5v

測量范圍：0-200℃

工作環境　 海拔不超過2000m；

   環境空氣溫度—20℃～＋40℃；

   最 濕月份,月平均最 高 相對濕度為90％（25℃時）；

   無劇烈震動和沖擊的場所；

   周圍無足以破壞絕緣或金屬的腐蝕性氣體及蒸氣的環境；

安 裝及使用

   用于測量電機軸承溫度時,首先將傳感器接線盒安 裝在電機的適當位置,擰緊連接螺絲,接上地線。

   將傳感器的感溫元件（探頭）插入電機軸承附近的螺孔中（如電機殼,軸殼上鉆孔）,并擰緊安 裝螺母。

   將傳感器的接線盒打開,將引出電纜接好,蓋上盒蓋,將引出電纜接到指定地點與本安 型二次儀表連接。

   安 裝時引線每間隔300mm用扎頭固定,護線彈簧管彎曲半徑不小于60mm,引線過長時可挽圈掛于合適處,并遠離發熱設備。

   如選用“不可動”螺母安 裝方式,在安 裝時必須先安 裝探頭部分,最 后再安 裝接線盒。
