gte折彎機激光保護裝置

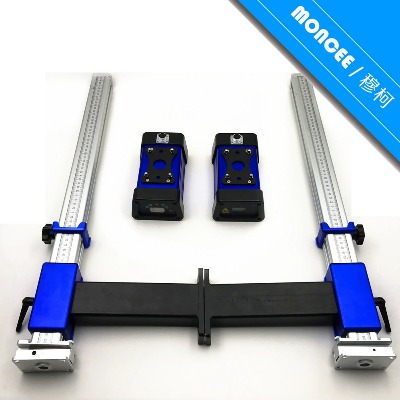

折彎機激光保護裝置是由發光器、接收器、安 裝支架、控制器組成,在選用光幕時可選用一般安 裝和編程模式安 裝,一般安 裝是由光幕直接發送信號到折彎機控制系統,編程模式適用于大型全自動折彎機,輸入信號更多,另外可以編輯每個信號的邏輯信息。

可有效防止折彎機工作時壓傷工作人員的手指,手臂,能夠對工作人員進行有效的保護。

gte折彎機激光保護裝置光幕可以用于平板折彎,折盒,z型折彎等多種形式的工件。將所有功能集中到操作面板上,更有利于使用者切換各種模式。內置電源穩定模塊,反接保護模塊過載保護模塊,適用于各種折彎機。所用光源采用可見光,并采用了發光器自動對光技術、即使折彎機強烈的振動光都可以自動找正,對光更加便利。光幕采用自判斷數據處理芯片,對光的靈敏度自動修正,并在持續使用過程中根據光的衰減度自動增量,產品設計10萬小時。

折彎機保護裝置調試及注意事項

三點面板指示燈

①e1、e2、e3為l1、l2、l3接收點指示燈,在正常通光時,l1、l2、l3三個接收點接收到光束,e1、e2、e3指示燈。遮擋任意一個接收點相對應的指示燈滅。

②正常模式,通光狀態、遮光狀態,正常通光時遮光狀態指示燈亮,l1、l2、l3三個接收點任意一個或全部被遮擋時遮光狀態指示燈亮。、③屏蔽模式,當鑰匙開關打到屏蔽模式時將折彎機保護裝置屏蔽,發光器關閉。此時遮擋無效,折彎機正常工作。

④工進模式,工進模式為折彎機保護裝置轉換信號s1,可由控制器提供或采用折彎機慢下信號。

⑤折盒模式,鑰匙開關打到折盒模式時折彎機保護裝置自動屏蔽l1接收點,可用于盒狀工件的折彎。

【正常模式】

在進行折板操作時,選用此模式,這時 e1、e2、e3 光束全部有效, 快下過程中,任何一束光被遮擋安 全輸出斷開。

【折盒模式】

在進行折盒操作時,選用此模式,這時 l2、l3光束全部有效, l1被影響,不再起保護作用,快下過程中,l2、l3任何一束光被遮擋安 全輸出斷開。

【屏蔽模式】

在進行折彎機更換模具或折異形件操作時,選用此模式,發光器激光熄滅,這時 l1、l2、l3 光束全部被影響,安 全輸出信號保持輸出時激光保護裝置不起保護作用,即使折彎機以

安 全速度合模,依然可能存在安 全隱患,請慎用此項功能,在這種模式下,出現安 全事故,本公司不承擔任何法律責任。
