一、pt500-920 gprs無線壓力傳感器，低功耗物聯網無線壓力變送器概述及型號命名

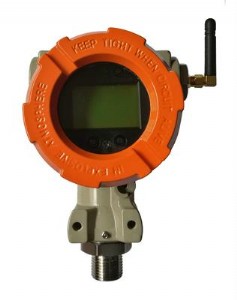

   普量電子pt500-920 gprs無線壓力傳感器，低功耗物聯網無線壓力變送器是一款高性能智能低功耗基于gprs稱動網絡傳輸，配套物聯云平臺實現遠程數據采集、監控、分析、巡察、報警、歸類、地理位置定位、數據報表曲線下載，移動設備app軟件實現隨時隨地監控報警等功能的產品。通訊標準modbus ttl-rtu信號，帶5位lcd現場顯示，顯示方式為觸發顯示，該款產品以微處理器為核心，能可靠的實現壓力信號的采集和處理，最快采集頻率10s，最快巡檢頻率3s，可設定下限及上限壓力報警、離線報警、數據異常報警、欠電報警、通訊信號弱報警等，物聯平臺系統、微信、短信等方式報警。

pt500-xxx-gprs/ttl-xx-xx- 920

      a      b    c  d   e

a:量程參數:按實際數值標示

如：0.6mpa標為0.6m、35kpa標為35k、200psi 標為200psi

b:輸出參數:

ttl數據協議gprs通訊連接

c:精度參數：

0.1：±0.1％fs 0.25：±0.25％fs 0.5：±0.5％fs

d:安 裝螺紋參數，按實際螺紋標示，

     如：m20x1.5標為m20；g1/4標為g1/4 等

e:結構參數：

 920：3.6v19000mah電池供電，5位lcd顯示表頭，顯示方式：觸發顯示

選型列舉：pt500-1m-gprs/ttl-0.5-g1/2-920

量程：0-1mpa；輸出：ttl數據協議gprs通訊連接；精度：±0.5％fs；螺紋接口：g1/2，920結構

二、pt500-920 gprs無線壓力傳感器，低功耗物聯網無線壓力變送器產品特點

   1、通訊形式：gprs移動通訊網絡，移動2g信號應用廣泛、分布各地、信號穩定、信號強等特點。

   2、配套免費開放式物聯云采集監控平臺，與用戶組態系統、定制軟件、專用平臺無縫對接。

   3、配套免費移動設備app采集監控。

   4、現場低功耗五位lcd顯示表頭，觸發顯示。

   5、用戶自由設置采集頻率、巡檢頻率。

   6、具備上下限數據報警、離線報警、數據異常報警、欠電報警、通訊信號弱報警等報警內容。

   7、具備物聯平臺系統報警、微信公眾號報警、短信報警、電話報警等多種方式。

   8、數據通訊協議modbus ttl-rtu。

   9、內置3.6v19000mah大容量電池供電(不可充電)。

   10、高精度的24位adc對傳感器信號進行采集和數字化。

   11、加強的emc抗干擾設計，硬件看門狗，適合各種電磁環境惡劣的工業環境。

   12、純數字壓力、液位、溫度、稱重等傳感器信號處理算法，精度更高。

   13、專用定制assic電路,集成度更高,可靠性更好。

   14、全數字校準，無可動電位器，溫漂更低至<20ppm。

   15、24hx365天在線監控，數據服務器記錄數據長達數年,利于分析、歸納、總結傳感器數據報表。

   16、物聯網平臺建立專用帳號，用戶自行設置、修改、管理自己的設備數據。

三、pt500-920 gprs無線壓力傳感器，低功耗物聯網無線壓力變送器應用：

   城市、小區、工業園、村鎮供水管道壓力、溫度、液位等gprs/nb-iot無線低功耗內置電池遠程監測與控制。

   城市燃氣管道壓力、溫度、液位等gprs/nb-iot無線物聯網低功耗內置電池遠程監測與控制。

   城市、小區、工業園、村鎮消防管道壓力、溫度、液位等gprs/nb-iot無線低功耗內置電池遠程監測與控制。

   城市、小區、工業園、村鎮消防水池設備的壓力、溫度、液位等gprs/nb-iot無線物聯網低功耗內置電池遠程監測與控制。

   城市供暖管道壓力、溫度、液位等gprs/nb-iot無線低功耗內置電池遠程監測與控制。

   城市供氣管道網壓力、溫度、液位等gprs/nb-iot無線物聯網低功耗內置電池遠程監測與控制。

   管線泄漏檢測系統壓力、溫度、液位等gprs/nb-iot無線低功耗內置電池遠程監測與控制。

   儲槽、儲罐壓力、溫度、液位等gprs/nb-iot無線低物聯網功耗內置電池遠程監測與控制。

   油井/油田管道壓力、溫度、液位等gprs/nb-iot無線低功耗內置電池遠程監測與控制。

   施工管線壓力、溫度、液位等gprs/nb-iot無線物聯網低功耗內置電池遠程監測與控制。

   化工、電力、食品成產過程壓力、溫度、液位gprs/nb-iot無線低功耗內置電池遠程程監測與控制。

   環境污染水池的壓力、溫度、液位等gprs/nb-iot無線物聯網低功耗內置電池遠程監測與控制。

四、pt500-920 gprs無線壓力傳感器，低功耗物聯網無線壓力變送器技術參數

測量介質：液體、氣體、蒸汽、流體、熔體

壓力方式：表壓、絕壓、差壓

量    程：量小0～5kpa

         常規格：50kpa～500kpa；0.6mpa～60mpa（之間的任意量程）

         負壓壓力：-100kpa（真空）～0（之間的任意量程）

         正負壓壓力：±5kpa～±100kpa（之間的任意量程）

輸    出： ttl數據協議，gprs通訊連接，帶現場5位lcd顯示表頭,觸發顯示模式

供    電：3.6vdc19000mah電池（內置）

精    度：0.25％fs-1％fs

介質溫度： -20～70℃-150℃-250℃-500℃可選（無注明均為-20～70℃）

環境溫度：-20～70℃

絕緣電阻： ≥1000 mω/100vdc

儲存溫度：-40～90℃

相對濕度： 0～95％ rh

密封等級：ip65/ip68

過載能力： 150％fs

響應時間：≤3s

穩 定 性：≤±0.2％fs/年

振動影響：≤±0.2％fs/年（機械振動頻率20hz～1000hz）

連接螺紋：g1/2，其它螺紋，可依據客戶要求設計

連接螺紋材料：304/316l不銹鋼，可依據客戶要求設計

五、產品功耗理論計算（電池壽命）：

待機功耗1 150 uah

待機功耗2 3.6 mah/每天

待機功耗3 1314 mah/每年

gprs工作時間 20 秒

gprs工作電流 50 mah

采集間隔 3600 秒/60分鐘

采集次數 24 次/每天

gprs采集功耗1 6.666666667 mah/每天

gprs采集功耗2 2433.33333 mah/每年

總功耗 3747.3 mah/每年

電池 34615/19000mah

有效容量：19000x80％=15200 60分鐘/次     理論使用4年

有效容量：19000x80％=15200 30分鐘/次     理論使用2年

六、普量物聯平臺：

1、平臺首頁：每一用戶，分配一個獨帳號，自行管理產品。

2、平臺應用管理面頁：加入不同id編號的設備（如壓力、液位、溫度等）

3、應用設備參數設置(設置產品名稱、設備類型、巡警時間、采集時間、報警值，報警方式，設備備注)

定時檢測：設備最小支持3秒，平臺設置3秒及以下的數值，設備都按3秒處理，檢測時間間隔越短，設備越耗電，特別電池供電時，建議時間不低于180秒(即3分鐘)，最大3600秒(即1小時)；

定時上報：設備最小支持10秒，平臺設置10秒及以下的數值，設備都按10秒處理，上報時間間隔越短，設備越耗電，特別電池供電時，建議時間不低于1800秒(即30分鐘)，最大86400秒(即24小或1天)，另定時上報時間大于等于180秒時，設備自動開啟低功耗模式，電池供電更省電；

閥值區間：當設備傳感器數據超出閥值區間時，平臺會自動報警(目前支持平臺內報警和微信報警)；

4、平臺設備具體數據頁面(數據列表、曲線表、設備狀態、信號質量、電池容量、設備位置等信息)

信號質量小于15時，表示設備工作環境gprs/nb網絡信號不佳，大于20，到30左右時，表示網絡信號好；

5、設備時實數據顯示頁（實現不同點數據時實對比）

6、平臺設備報警信息

7、app微信報警（離線報警、數據超過設置值報警、數據異常報警、欠電報警、通訊信號弱報警等）

8、設備數據導出，形成excl表格，方便用戶存儲、分析

七、pt500-920結構尺寸圖及過程連接

八、通訊協議

1、modbus ttl-rtu

物理層定義波特率:  9600bps ，無奇偶校驗，8位數據，一位停止位

符合標準的modbus-rtu 定義，時序間隔如下圖所示

注意：當選擇簡易的usb轉485模塊時，由于轉換時間等其他因素 ，會造成字節間的t1.5時序超時，造成通訊誤碼率提高，請選擇高品質usb-rs485模塊

變送器默認地址為01h，可通過命令修改

支持命令：

03h 讀寄存器信息

命令格式：

主機發送:

devaddr  0x03  stadd h  stadd l  # reg h # reg l crc16_l  crc16

變送器回送:

devaddr 0x03 # bytes data h data l … data l crc16_lcrc16_h

錯誤信息:

devaddr  0x83  error  crc16_l crc16_h

error代碼:

2 非法的數據地址，地址無效

3 非法的數值，讀寫的數量超出的產品的上限

讀寫舉例

讀取當前壓力數值 壓力值寄存器地址（0x0002）寄存器數量2，類型 ieee754 浮點型

read address  request  response        received value

p1    1  130202101203  13463117240123227222  0.960701 bar

devaddr 0x10 stadd h stadd l# reg h# reg l# bytesdata h  data l crc16_l crc16_h

如上圖，如果產品的地址為01h

主機發送 （表格中為10進制格式，下邊轉為16進制格式）

01 03 00 02 00 02 65 cb

從機發送

01 03 04 3f 75 f0 7b e3 de

3f 75 f0 7b為壓力值，為ieee754結構

轉為浮點數為0.960701

10h 讀寄存器信息

主機發送:

變送器回送:

devaddr 0x10 stadd h stadd l# reg h# reg lcrc16_l crc16_h

錯誤信息:

devaddr  0x90  error  crc16_l crc16_h

錯誤代碼

非法地址

非法數值

變送器無法執行

舉例說明 修改當前地址號為01h的變送器，修改后地址變為03h

主機發送 01 10 00 12 00 01 02 00 03 e5 23

變送器回送 01 10 00 12 00 01 a1 cc

更改地址后，從下條命令開始，變送器地址更改為03h

注意，如果更改地址后，忘記更改后的地址，可以通過公共地址 00h，執行此命令，更改為有效地址

物聯網（theinternetofthings）也稱傳感網，物聯網（the internet of things）的定義是：通過射頻識別（rfid）、紅外感應器、全球定位系統、激光掃描器等信息傳感設備，按約定的協議，把任何物品與互聯網連接起來，進行信息交換和通訊，以實現智能化識別、定位、跟蹤、監控和管理的一種網絡

gprs（general packet radio service）是通用分組無線服務技術的簡稱，它是gsm移動電話用戶可用的一種移動數據業務，屬于第二代移動通信中的數據傳輸技術。gprs可說是gsm的延續。gprs和以往連續在頻道傳輸的方式不同，是以封包（packet）式來傳輸，因此使用者所負擔的費用是以其傳輸資料單位計算，并非使用其整個頻道，理論上較為便宜。gprs的傳輸速率可提升至56甚至114kbps。

窄帶物聯網（narrow band internet of things, nb-iot）成為萬物互聯網絡的一個重要分支。nb-iot構建于蜂窩網絡，只消耗大約180khz的帶寬，可直接部署于gsm網絡、umts網絡或lte網絡，以降低部署成本、實現平滑升級。 [1]

nb-iot是iot領域一個新興的技術，支持低功耗設備在廣域網的蜂窩數據連接，也被叫作低功耗廣域網(lpwan)。nb-iot支持待機時間長、對網絡連接要求較高設備的高效連接。據說nb-iot設備電池壽命可以提高至至少10年，同時還能提供非常全面的室內蜂窩數據連接覆蓋。

中國lora應用聯盟(china lora application alliance，簡稱claa)是在lora alliance支持下，由中興通訊發起，各行業物聯網應用創新主體廣泛參與、合作共建的技術聯盟，旨在共同建立中國lora應用合作生態圈，推動lora產業鏈在中國的應用和發展，建設多業務共享、低成本、廣覆蓋、可運營的lora物聯網。
