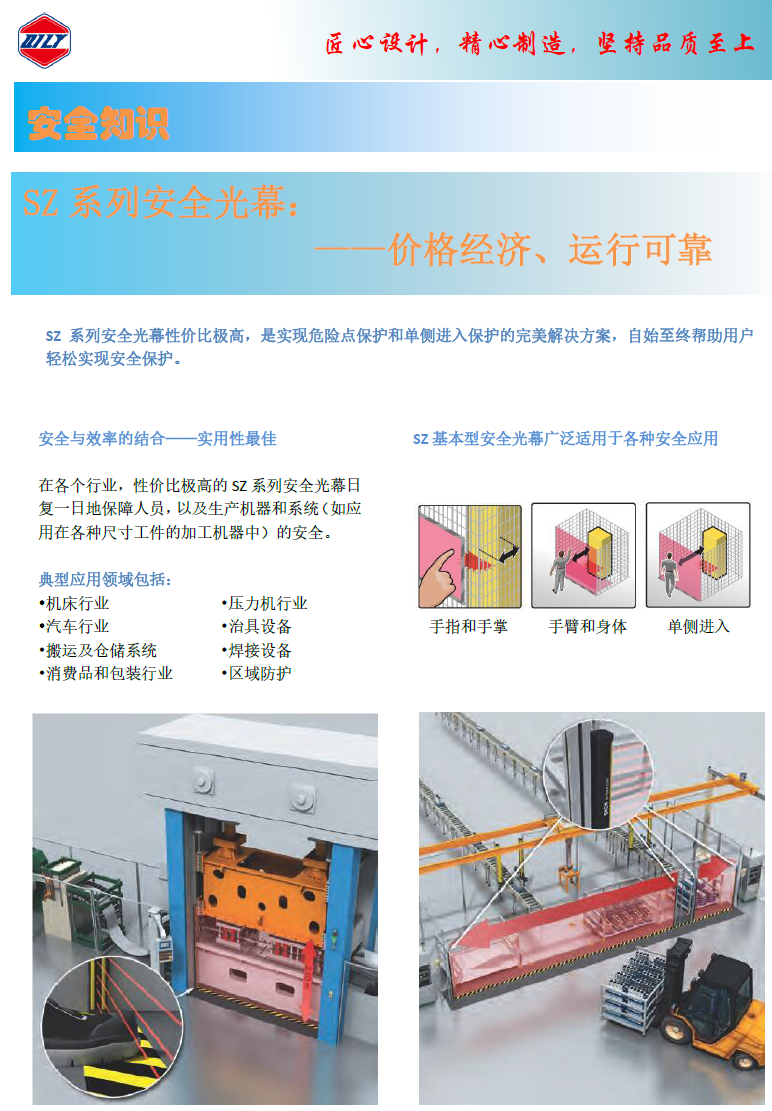

szb系列 安 全光幕 安 全光柵,橫截面積:30*29 mm概述sza系列安 全光幕性價比極高，是實現危險點保護和單側進入保護的完美解決方案，自始至終幫助用戶輕松實現安 全保護。

安 全與效率的結合——實用性最佳

在各個行業，性價比極高的sz系列安 全光幕日復一日地保障人員，以及生產機器和系統（如應用在各種尺寸工件的加工機器中）的安 全。

典型應用領域包括：■ 機床行業                        ■ 壓力機行業

■ 汽車行業                        ■ 治具設備

■ 搬運及倉儲系統              ■ 焊接設備

■ 消費品和包裝行業           ■ 區域防護

■ 測試設備                        ■ 食品制造業

■ 電子設備行業                  ■ 熱壓成型機行業

■ 醫 藥設備行業                  ■ 機器人制造行業

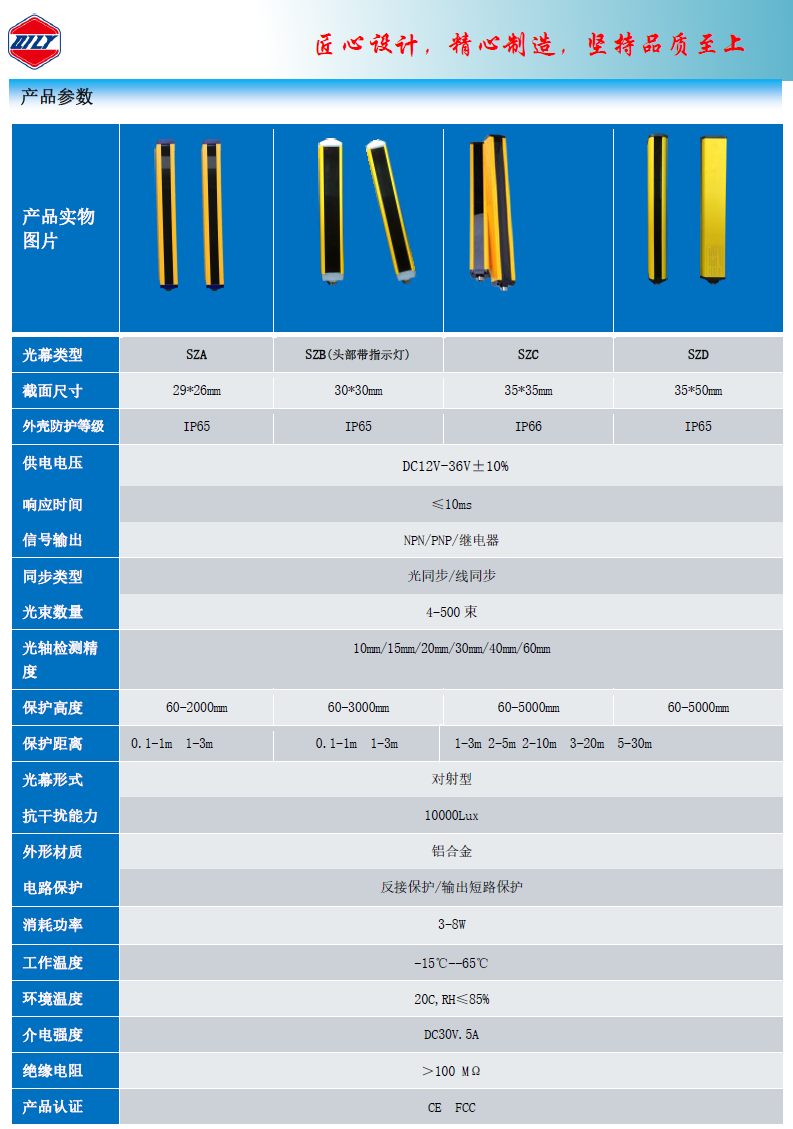

sza小巧型– 技術規格綜述■ 2級安 全保護

■ 無盲區/有盲區 可選

■ 分辨率：10/15/20/30/40/60 mm

■ 防護區域高度：60 mm至2000 mm

■ 在防護區域寬度的自動測距范圍達5m

■ 環境工作溫度：–30℃至+65℃

■ 外殼防護等級：ip 65

■ m12航空插頭

sza基本型安 全光幕廣泛適用于各種安 全應用

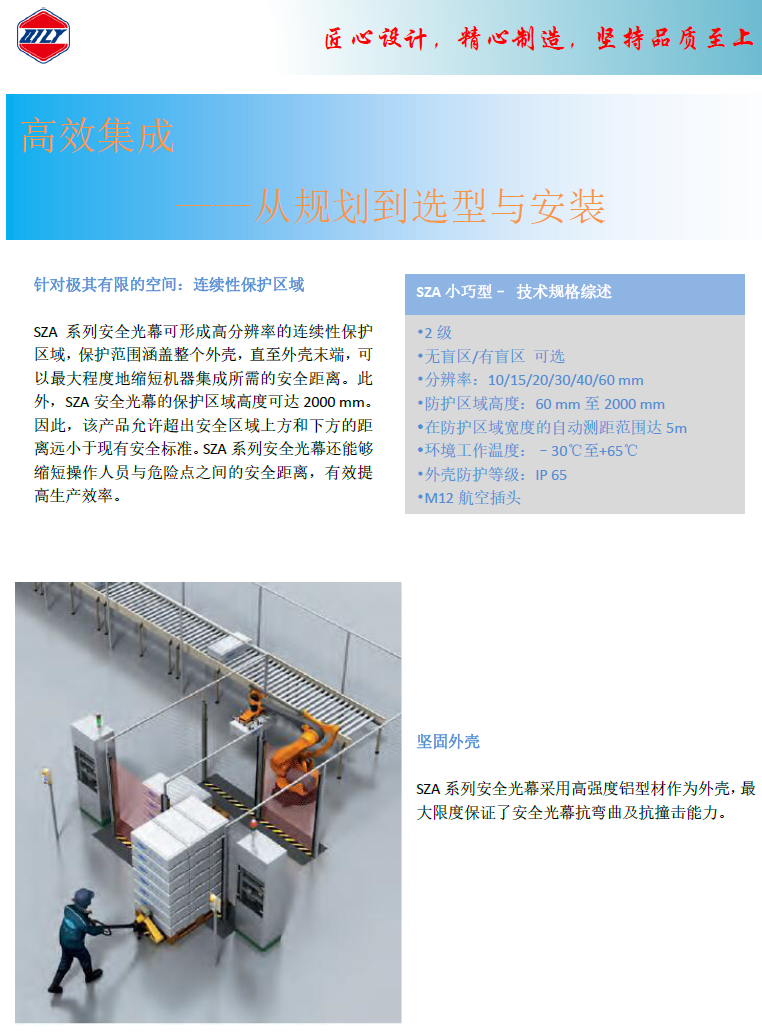

針對極其有限的空間：連續性保護區域

     sza系列安 全光幕可形成高分辨率的連續性保護區域，保護范圍涵蓋整個外殼，直至外殼末端，可以最大程度地縮短機器集成所需的安 全距離。此外，sza系列安 全光幕的保護區域高度可達2000 mm。因此，該產品允許超出安 全區域上方和下方的距離遠小于現有安 全標準。sza系列安 全光幕還能夠縮短操作人員與危險點之間的安 全距離，有效提高生產效率。

堅固外殼：sza系列安 全光幕采用高強度鋁型材作為外殼，最大限度保證了安 全光幕抗彎曲及抗撞擊能力。

只需上電：無需任何設置就可實現安 全防護，且工作和故障診斷非常快速。

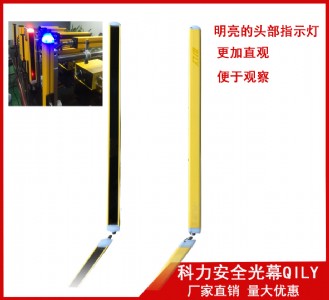

借助led指示燈實現快速調試： sz系列安 全光幕無需預先配置即可實現所有基本功能，而且無需軟件即可完成調試過程。此外，部分型號還配備集成led指示燈與診斷功能，有效縮短了調試時間。

即插即用式維護與更換：sz系列安 全光幕無需配置或接線即可快速進行維護。所有產品均采用精妙的支架設計與標準化的m12-4針插頭技術，簡化了各個設備的更換過程。此外，明亮的led可以連續提供所有過程的狀態信息。

安 全光幕安 裝須知

注意：安 裝位置是指安 全光幕相對于機床上下模口的位置，即在保證安 全距離的前提下，安 全光幕的最下一束光不得高于下模口的下邊緣，最上束光不得低于上模口的上邊緣。這就涉及到安 全光幕保護高度

安 全距離的計算

為確保操作者人身安 全，安 全光幕的安 裝位置必須符合安 全距離的規定要求。否則，仍存在發生事故的可能。

■ 安 全距離是指光幕與模具刃口間的最小距離，其計算方法應根據壓力機的制動方式依公式計算，或參照下表確定。

■ 對于滑塊能在行程的任意位置制動停止的壓力機，安 全距離：

ds=1.6（t1+t2）

式中：ds——安 全距離，單位米（m）

1.6——人手的伸展速度，單位米/秒（m/s）

t1——安 全光幕的響應時間，0.02秒（s）

t2——設備的制動時間，即從制動開始到滑塊停止的時間，單位秒（s），從實制動情況測定

■ 對于滑塊不能在行程的任意位置制動停止的壓力機，安 全距離：

ds=1.6ts

式中：ds——安 全距離，單位米（m）

1.6——人手的伸展速度，單位米/秒（m/s）

ts——從人手離開光幕（即允許起動滑塊）至設備滑塊到達下死點的時間，即滑塊的下行程時間，單位秒（s），可依下面公式計算或實際測定：

ts=（1/2+1/n）t

式中：n ——離合器的接合槽數

tn——曲軸回轉一周的時間，單位秒（s）
