es100rd系列羅氏線圈電流傳感器/柔性線圈電流傳感器（帶積分器）

一、產品簡介

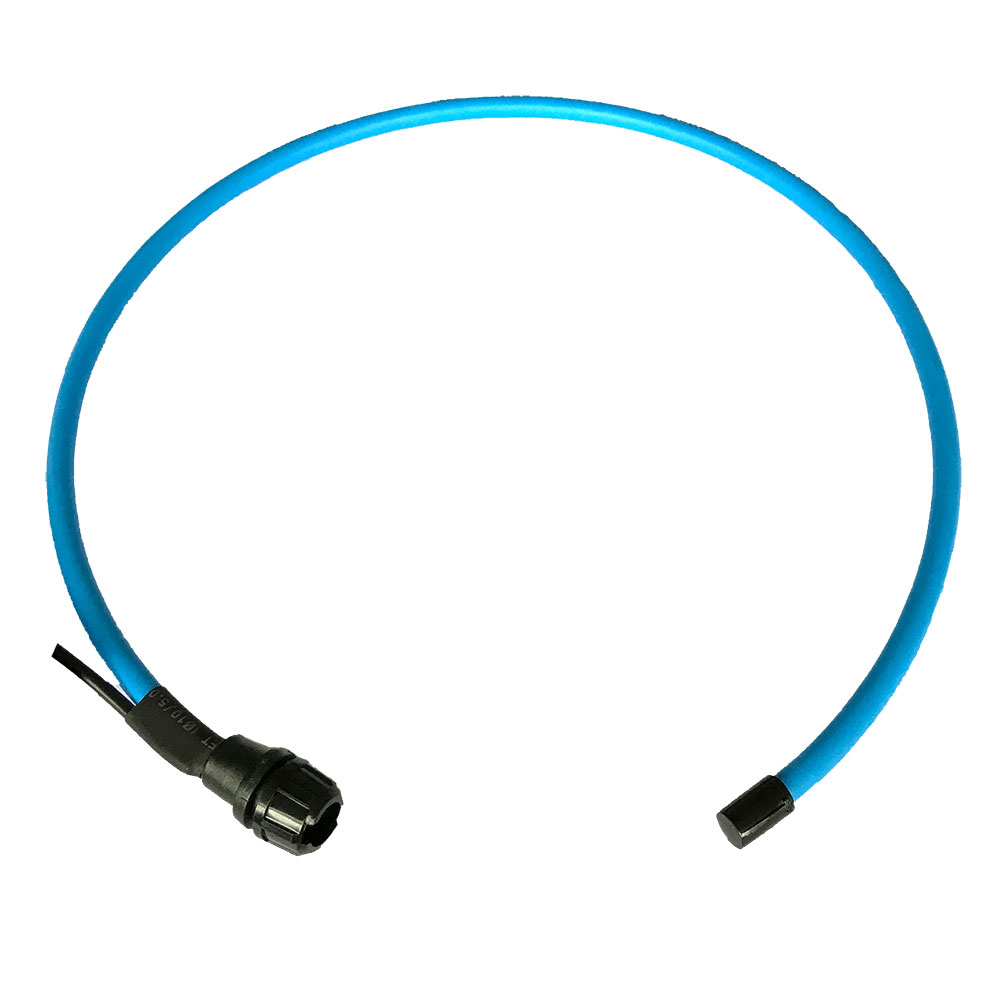

es100rd羅氏線圈電流傳感器，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安  級到上萬安  。主要用于交流漏電流、大電流、高次諧波電流、復雜波形電流、瞬態沖擊電流、相位、電能、功率、功率因數等檢測。搭配積分器，易于集成到其他設備， 如：電能表現場校驗儀、多功能電能表、示波器、數字萬用表、電纜識別儀、電纜故障檢測儀、雙鉗式接地電阻測試儀、雙鉗式相位伏安  表、數字式電流記錄儀等，可在不斷電的狀態下，對多種電參量進行測量和比對。

es100rd柔性線圈電流傳感器線圈部分無任何裸露金屬導體，非接觸測量，安  全可靠；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量范圍寬、精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境。

二、型號規格

型號 es100rd es200rd es300rd

線圈長度 315mm 630mm 950mm

線圈內徑 φ100mm φ200mm φ300mm

質量 約230g 約250g 約270g

二、技術規格

功    能 交流漏電流、大電流、高次諧波電流、復雜波形電流、瞬態沖擊電流、相位、電能、功率、功率因數等檢測

檢測方式 柔性ct：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流

線圈直徑 φ8mm

量    程 0a～10ka

分 辨 率 0.1a

輸    出 0.3mv/a  3mv/a  30mv/a  三檔(可訂制0-5v, 4-20ma 等輸出)

供電電源 9v  6f22電池

低電指示 有

功    耗 電壓輸出時為6 ma,一節堿  性干電池預計連續供電80小時

精度等級 ±1.0％fs (50hz/60hz)；23℃±2℃，70％rh以下，導線處于線圈中心位置)

相位誤差 ≤1°(50hz/60hz；23℃±2℃)

輸出接口 bnc接頭（選配音頻插頭、香蕉插頭、裸線）

輸出線長 2m

電場干擾 無磁滯效應，不受外電場干擾

導線位置 被測試導線處于線圈的中心位置，位置誤差影響≤±0.3％fs

響應頻率 0.1hz～10mhz

線路電壓 ac 1000v以下線路測試

工作溫濕度 -20℃～50℃；80％rh以下

存放溫濕度 -10℃～60℃；70％rh以下

絕緣強度 ac 2000v/rms(線圈兩端)

適合安  規 iec1010-1、iec1010-2-032、污染等級2、cat iv 1000v

隨機附件 傳感器：1件
