一、主要特點:

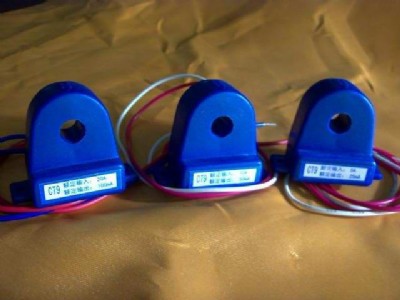

基于電磁互感隔離原理,按線性比例跟蹤檢測正弦波電流的無源交流隔離傳感器,主要功能在于擴程和隔離。通常在一個環形鐵芯上繞一定匝數的線圈構成,做成通孔形式,用于主回路大電流單匝穿孔通過互感器。設被測電流(一次電流)為i1,二次線圈匝數為n2,二次電流i2為:(一次線圈單匝n1=1)i2=i1/n2,可知,二次電流與被測電流成正比例關系。
二、測量優點:
紐線穿孔式使用方便,不用切斷主回路; 具有3kv~6kv高絕緣隔離作用; 主回路無插入損耗; 輸出電流信號傳輸遠、抗干擾強; 具有較高的二次負載,通過i/v轉換,非常容易與線性放大電路接口; 小電流測量時起始靈敏高、響應快; 優良的線性度和相交差; 次線圈匝數均在千匝至數千匝,調試后比值差(精度)高達0.1%;
無源交流隔離傳感器選用了高飽和磁密,高初始導磁率及低損耗的優質軟磁材料制造,使用了進口高速準確的環繞機,從而保證了測量起始的靈敏度、線性度、比值差(精度)和批量一致性。
由于鐵芯固有的磁飽和拐點,其過載能力在瞬態數十倍額定值電流沖擊時自保,所以在可靠性方面,它基本上是永久性元件。
目前,微型互感器已形成系列化產品,適用于1000v及以下電壓等級,5a~1ka電流等級的50hz~1khz正弦波測量,廣泛應用在電量變送器、電測儀器儀表、智能儀器儀表、智能開關柜、智能電機保護器、電力監控系統、電信監控系統中,作為數據采集中的隔離離、變換、傳送。又名:無源交流傳感器、無源交流采集器。
三、應用領域:
kvac及以下交流裝置與系統集成工程; 主回路與測量回路強弱電之間隔離采樣; 檢測、監視、控制; 動力起動過流過載保護;
四、技術性能指標:
頻率范圍 40hz~1khz; 安 全隔離(i1/i2殼體)沖擊電壓:4kvp 、1.2/50us; 工頻耐壓:3kvac、1ma、1min; 絕緣電阻: 》100mω,500vdc; 輸出浪涌限制(s1/s2)vr能力:65vac、205a、20us; 工作溫度:-25~+70℃; 儲存溫度:-40~+80℃; 工作濕度:10~90%(無凝露); 大氣壓力:860~1060mbar; 溫度系數:《50ppm/℃
五、型號與規格:
