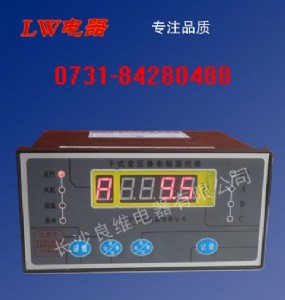

bwd-3k207干式變壓器溫度控制儀

湖南良維牌 bwd-3k207干式變壓器智能溫控儀產品特性  6

可檢測并顯示三相繞組溫度的對應值和各相最高溫度值。具有風機自動控制及手動控制功能。超溫跳閘、故障報警、系統故障自檢功能。參數可任意設定及掉電記憶功能。

國家標準bwd-3k207 干式變壓器電阻溫度計技術指標

該裝置按jb/t7631-94《變壓器用電阻溫度計》標準設計。

測量范圍： 0.0～200.0℃

測量精度： ±1℃(選用b級ptl00)

分辨力： 0.1℃

使用條件： 環境溫度—20℃～+50℃ 相對濕度≤95％rh

工作電源： 220vac±10％ 50hz

功 耗： ≤5w

抗干擾性能：對共模250v(ac，50hz)或串模200mv(ac，50hz)干擾電壓，顯示值變化小于基本誤差值。

自檢報警功能：儀表故障自檢報警；輸入超量程自檢報警

故障報警輸出：傳感器開路及短路報警，繼電器觸點輸出(觸點容量5a/250vac)

風機控制輸出：繼電器觸點輸出(觸點容量5a/250vac)

超溫報警輸出：繼電器觸點輸出(觸點容量5a/250vac)

跳閘報警輸出：繼電器觸點輸出(觸點容量5a/250vac)

質量穩定  bwd-3k207 干式變壓器溫度控制器工作原理     4000-731-428

   溫控儀有溫度監測系統和風機測控系統兩部分組成。溫度檢測系統以單片機作為中央處理單元。配合其它電路構成溫度控制監測系統，完成溫度的測量、顯示及相應信號輸出的功能。風機測控系統完成各種狀態報警和冷卻風機的控制輸出。溫度監測系統中，預埋在干式變壓器三相繞組中三支鉑熱電阻傳感器(ptl00)產生與繞組溫度值相對應的電阻信號，經濾波，放大和a/d模數轉換后輸入單片機。單片機根據輸入的測量資料以及由外部設定(包括廠家與用戶)的各種控制參數，經過計算與處理，顯示被測量繞組的溫度值并輸出相應的控制信號。測控系統中配有大容量eeprom芯片，可隨時存貯測量資料，能夠對所有的設定參數及測量資料進行掉電保護。

價格實惠 bwd-3k207 ,干式變壓器智能溫控儀,溫控儀,干式變壓器溫度控制器,干變溫控儀 干式變壓器冷卻風機。
