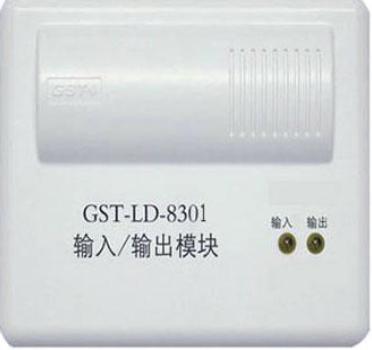

gst-ld-8301輸入輸出模塊gst-ld-8301(以下簡稱模塊)，主要用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。

一、gst-ld-8301輸入輸出模塊特點：

gst-ld-8301輸入輸出模塊模塊用于現場各種一次動作并有動作信號輸出的被動型設備如：排煙閥、送風閥、防火閥等接入到控制總線上。

本模塊采用電子編碼器進行編碼，模塊內有一對常開、常閉觸點。模塊具有直流24v電壓輸出，用于與繼電器觸點接成有源輸出，滿足現場的不同需求。另外模塊還設有開關信號輸入端，用來和現場設備的開關觸點連接，以便對現場設備是否動作進行確認。本模塊具有輸入、輸出具有檢線功能。應當注意的是，不應將模塊觸點直接接入交流控制回路，以防強交流干擾信號損壞模塊或控制設備。

二、海灣gst-ld-8301控制模塊主要技術指標

（1）工作電壓：

總線電壓：總線24v

電源電壓：dc24v

（2）監視電流：

總線電流≤1ma

電源電流≤5ma

（3）動作電流：

總線電流≤3ma

電源電流≤20ma

（4）線制：與控制器采用無極性信號二總線連接，與dc24v電源采用無極性電源二總線連接

（5）無源輸出觸點容量：dc24v/2a，正常時觸點阻值為100kω，啟動時閉合，適用于12v~48v直流或交流

（6）有源輸出容量：dc24v/1a

（7）輸出控制方式：脈沖、電平（繼電器常開觸點輸出或有源輸出，脈沖啟動時繼電器吸合時間為10s）

（8）出廠設置：常開檢線輸入、有源輸出方式

（9）使用環境：

溫度：-10℃～+55℃

        相對濕度≤95％，不結露

（10）外殼防護等級：ip30

（11）外形尺寸：

86mm×86mm×43mm（帶底殼）
