產品簡介

1、附帶frc連接器的clip connector主體

2、導向器套件/13-26pin用）

3、fpc/ffc壓板套件（正面用、背面用）

4、導向器和fpc/ffc壓板固定螺釘2個（一套共4件）

另外，使用的frc連接器是為廣大機電公司產的hif3ba-14pa-2.54ds（或同等品）26pin產品。

產品參數

1、間距：0.5mm間距

2、適合極數：13 ～26極

3、夾子幅度：24mm，適合極數13 ～26極

4、型號：ccnm-050-26-frcfrc扁平帶狀電纜插頭現成類型

產品細節

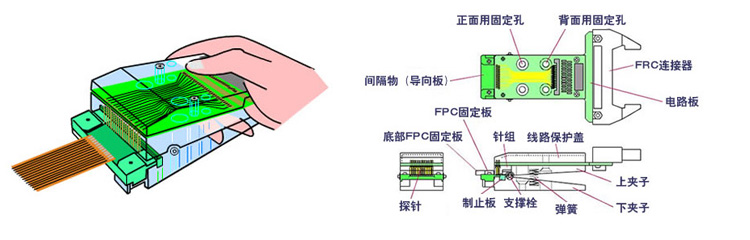

【1、yokowo測試夾ccnm-050-26-frc特征】                   【2、產品各個部分的名稱】

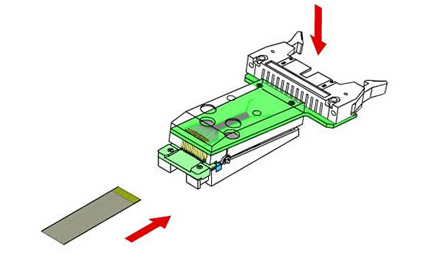

【3、連接形式】

因本產品采用夾式連接，極容易于fpc/ffc連接器進行裝卸。

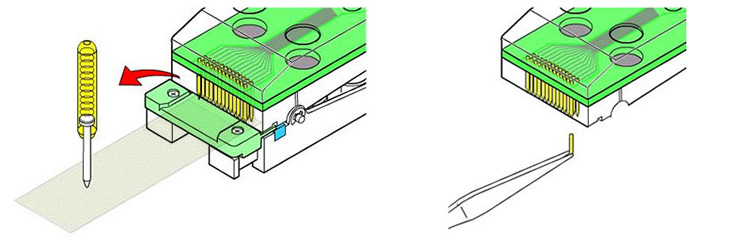

【4、彈簧探針】

1、由于連接點采用了彈簧探針的原因，所以耐用度特別持久。

2、更換損耗了的探針也很容易。維修用探針提供當天出貨。

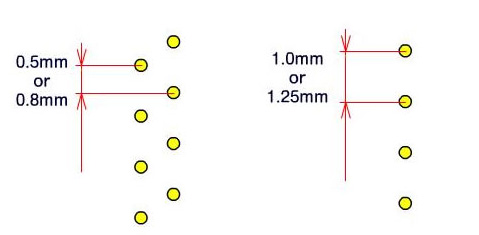

【5、適合間距】

yokowo測試夾適合的間距從0.5mm到1.25mm均準備著。

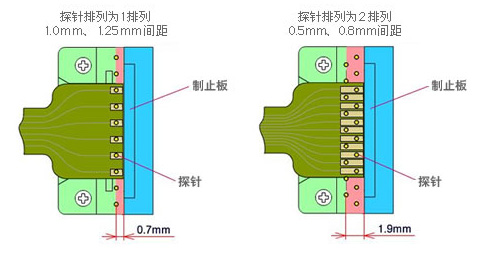

【6、導體接觸位置】

因為從制止板到探針的距離短，導體的露出部分短的fpc也可以使用。

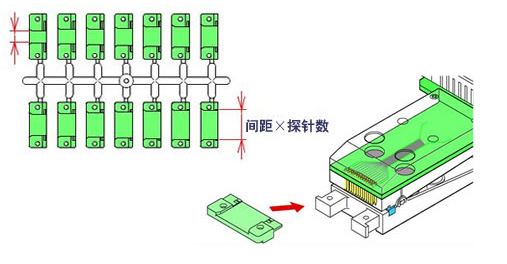

【7、適合極數】

夾式連接器，作為附屬品，各極點用的向?qū)�添上�?/p>

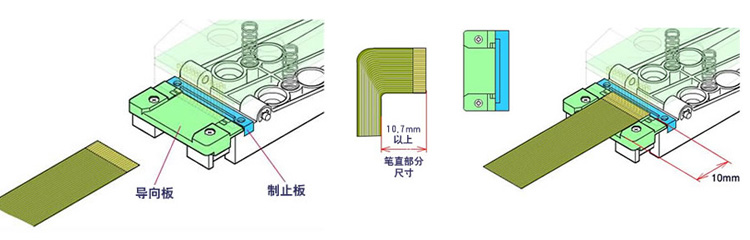

【8、關于導向板】

1、因為導向板是一直延伸到制止板，所以能確切地與fpc的連接位置接合一起。

2、導向板部分的長度是10.7mm。因此，如fpc處的筆直部分為10.7mm的時候，請使用標準品夾式連接器。

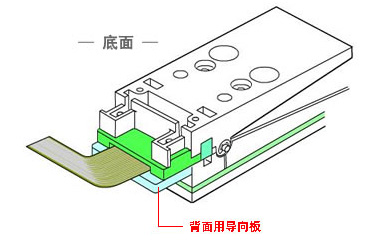

【9、翻背面也能使用】

為了使夾式y(tǒng)okowo測試夾可以于fpc翻背面時fpc也能使用，所以附上背面用導向板。(1.25mm間距的系列是沒有背面用導向板。)

底部固定板成為導向，方便把fpc插入。
