主要特點：

高效清洗（同時清洗24顆吸嘴）

先進的脈沖清洗方式，比傳統清洗機效果更佳

人性化設計，可一鍵啟停

主要部件選用smc日本原裝進口

相比傳統機型功耗減少一半。（清洗相同數量吸嘴，耗氣量減少一半）

低噪音工作（清洗時噪音低于70分貝）

可使用傳統機型的托盤托架

清洗劑  使用工業純凈水，對環境無污染，不會對吸嘴造成任何損傷

技術參數

項目 規格 參數

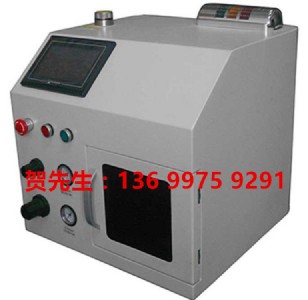

產品型號 hy-24 品牌：賀揚

重量 60kg

設備尺寸 長×寬×高 500mm×500mm×550mm

清 洗 液 液體類型 工業純凈水

消耗量 ≤200cc/小時

使用流體 氣源 壓縮空氣

使用壓力范圍 0.5 - 0.6mpa（清洗時

噴射壓力 0.4mpa

空氣消耗量 ≤280nl/分以下

電 源 電壓 220~240v

額定功率 最大200w

吸嘴托架 規格 默認24孔

對象吸嘴 貼裝吸嘴 0201 - 2512 (inch)

清 洗 機 分 析

一．電子制造業發展的需要

1．元件小型化：電子業的迅猛發展使得元件越來越小型化，0402，0201 元件越來越普遍

和大量使用，更小的元件也很快會出現。元件的小型化勢必要求對應的貼片機吸嘴也要小

型化，這就給吸嘴的清洗帶來難題，如果說大型的吸嘴還可以通過酒精搽洗，細針通孔

的方法進行，那現在小吸嘴的只有幾微米的孔徑就一籌莫展了。當堵塞現象發生，只好報

廢。

2．間距更細小：現在的電子設備要求體積更小巧，功能更強大，所以電路板上元件越來越

密集，間距越來越小，如果說過去貼片時稍有扁差還不會影響太大，但是現在則可能就踏

上了鄰居的地盤，造成產品的不良率的提高。

3．無鉛的影響：由于鉛的良好的活性，如果貼片時稍有偏差，過回流焊后還可以糾正過來，

可是無鉛過后，銅的活性大為減弱，如果貼片發生偏差，那就沒有修正的機會了。

綜上而言。要求貼片精度越來越高，差之毫厘，則可能謬以千里了。貼片機的設計精

度已經相當高了，但是由于各種因素  的影響，使得它的性能大打折扣，其中吸嘴的不干凈

也是一個重要因素  。

二．傳統的清洗方式

1．酒精+風槍

使用軟布沾酒精進行擦洗，然后用風槍吹。

缺點：使用大量的人工，而且不能清洗吸嘴管腔，如果酒精滲入反射板的膠水中去，

會導致反射板脫落,褪色。

2．超聲波清洗機

這是目前使用比較廣泛的一種方法，成本低廉，效率比較高，但是缺點也很明顯，很

多貼片機廠商明令禁止這種方法。

缺點：吸嘴之間會互相撞擊，導致表面的重要的黑色涂層受損。清洗液的滲透也會導

致反射板的脫落。吸嘴管腔也無法清洗。

三．hy-24清洗機

1．原理：m=1/2mv2

獨特的機械設計，可以將水碎化，產生極細小的水霧，以音速（v=340m/s）形成強大

的動能噴到吸嘴上，在待清洗的吸嘴上方形成一個持續的能量場，粉  碎表面和內部的污垢,

不需要任何溶劑  ，使用工業純凈水和壓縮空氣。

2．清洗范圍：吸嘴內徑￠0.033um-2.0mm

3．清洗劑  ：工業去離子水，對環境無污染，對吸嘴無任何損傷。

4．清洗效率：每次最多可清洗 24 只，設定好后自動清洗，節省人工。

5．適用對象：所有的貼片機型號。

四. 經濟效益

1．降低吸嘴的購置成本

吸嘴的報廢，很多時候是由于過于臟，以及因此而發生的相干事故產生。使用本機器后可以

從根本上解決問題。原裝吸嘴價格昂貴，大多在千元以上，長期算來，經濟效益相當可觀。

2.減少不必要的人工

傳統的清洗方式需要大量的人工進行處理，使用 hy-24清洗機后，從此不需要專人，全部

交給機器來完成。

3.降低產品不良率

吸嘴的不干凈吸力不強很容易造成元件的滑動和拋料現象的發生，造成產品不良率的提高。

4．提高 smt 生產效率

正確的清洗使得吸嘴保持全新的狀態進行工作，避免了識別錯誤，大大提高產能。

五. 使用概況：

1：本裝置使用壓縮空氣和工業用純凈水進行清洗。

氣體消耗量：小于 130nl/min

純水消耗量：1 升/10 小時

其它耗材：空氣過濾器每年更換一次

六．清洗范圍：

smt 設備生產廠家及型號系列

設備適用于各品牌不同類型的吸嘴，針對不同吸嘴，可定制專門的吸嘴托盤。

fuji：cp2&cp3 系列、cp4 系列、cp6 系列、cp7 系列、ip/ip2 系列、ip2（disk）系列、

ip3系列、qp242 系列、xp141/xp142 系列

nxt 系列。

panasert（大板松下）：mv 系列、mv2 系列、reflector 系列、mpa 系列、

mpav 系列、mk 系列、msh 系列、msh3 系列。

juki（佐奇）：750/760 系列、2000-2060 系列、700 系列、2000 系列。

yamaha（雅馬哈）：yvl88/yv100 系列、yv100x 系列、yv112 系列、yg200 系

列、ymh 系列、ym84 系列、ym51vmⅱ系列。

sanyo（三洋）：tcm-41 系列、tcm-60 系列、tdm 2-65 系列、v820/822 系列、

tcm-v1000 系列、tcm -3000 系列。

tenryu（天龍）：ma chine 系列。

samsung（三星）：cp30 系列、cp40 系列、cp45 系列、cp45neo（帶彈簧）系列。

kme（九州松下）：cm202d/cm402、cm20fcm202cm301、cm82 ma chine、cm85

ma chine、cm86 ma chine、cm92-mt 系列。

sony（索尼）：sony 系列、e-1000 系列、e-2000 系列。

tescon（泰士昆）系列。

suzuki(鈴木) 系列。

casio（卡西歐）：3300 系列、7000 系列。

mirae（未來）系列。

siemens(西門子) 系列。

總結：

引進本裝置進行日常的吸嘴保養清洗工作。可以在安  全的狀態下達到干凈徹底的清洗效果。

降低由于不良方式清洗所造成的吸嘴報廢成本，并對于貼片機的保養維護起關鍵的作用，延長機

器壽命，保證良好的運行狀態。由于是自動清洗，還可以減少人力成本。讓吸嘴隨時保持全新的

狀態運行。使您的貼裝效率得到大大提高，不良率得到降低。幫您創造更大的價值。
