sv-2400v系列網絡音頻模塊規格書

硬件開發規范

高級多格式音頻模塊,帶網絡、串行接口,為oem產品添加基于ip的流媒體和控制功能

摘要本文簡單介紹了sv-2400v系列網絡音頻模塊的一 般介紹,更多資料可以查看以下文檔：

《網絡音頻設備串口協議》

《網絡音頻設備網絡協議》

《網絡音頻設備動態庫說明》

《網絡音頻設備配置工具使用說明》

《網絡音頻系統軟件使用說明》

版權所有。所有資料如有更改,恕不另行通知。

目錄

1.模塊介紹.........................................................................................................................................................................3

2.模塊結構.........................................................................................................................................................................3

3.功能和特點.....................................................................................................................................................................4

4.技術參數.........................................................................................................................................................................5

5.硬件接口描述................................................................................... ..............................................................................6

5.1電源接口......................................................................................................................................................................6

5.2網絡接口......................................................................................................................................................................6

5.3音頻接口......................................................................................................................................................................7

5.4呼叫和應答端口（尋呼）.............................................................................................................................................8

5.5控制串口端口（uart1）................................................................................................................................................8

5.6通用io通用串口（gpio uart2）........................................................................................................................8

5.7功放接口.......................................................................................................................................................................9

6產品選型........................................................................................................................................................................10

7、應用場景 10

7.1. 播放應用 10

7.2. 對講應用 10

7.3. 監聽應用（現場聲音采集）.............................................................................................................................. pageref _toc535595383 \h 11

1. 模塊介紹sv-2400v網絡音頻模塊是一 款高性能的10/100m網絡音頻模塊,采用高性能處理器及專業codec,能接收網絡音頻數據流,轉換成音頻模擬信號輸出。亦能采樣本地的mic輸入或linein輸入,發送到網絡上,供其他網絡音頻模塊接收播放,具有cd級的播放音質。同時提供高性能的雙向音頻數據傳輸,便于構建網絡語音對講系統。

我們提供了namanager軟件用于模塊的ip地址等參數配置,提供二次開發動態庫用于網絡音頻廣播和網絡語音對講系統開發。

sv-2400v系列模塊具有非常齊備的接口,用戶幾乎不需任何電路就可以開發出自己專有的網絡音頻終端：自助銀行終端、礦井求助終端、網絡播放器、網絡點播終端、網絡尋呼話筒等等。

系統工作軟件環境特點：

l 簡單易用： 系統中的音頻設備可以直接和其他設備廣播、對講,不依賴軟件平臺支撐；

l 開發周期快： 直接利用我公司現有的廣播對講軟件系統平臺；

l 個性化強： 利用我公司sdk開發包開發出用戶自己的應用軟件平臺。

應用于以下領域：

l 網絡廣播系統： 校園公共廣播、交通廣播系統、平安 城市

l 網絡對講系統： 自助銀行對講系統,礦井應急廣播對講系統,列車地鐵車輛求助廣播系統,哨位對講系統

l 現場聲音采集： 鐵路軌道聲音采集系統、環境音頻監控

l 網絡音樂播放器：智能家居音樂播放,酒店背景音樂播放,酒店客房音樂系統

因為sv-2400v系列網絡音頻模塊的音頻流采用的是私有協議,整個系統中必須全部使用我公司的音頻設備（對講主機、終端等等）,或者是我公司開發的應用軟件,或者是用戶自己由dll動態庫開發的應用軟件,該動態庫只能運行在windows操作系統。我公司另外有sip-2700系列模塊,支持sip標準協議,可以方便地兼容其他應用軟件,包括用戶編寫自己的應用軟件運行在linux等操作系統中。

sv-2400v系列網絡音頻模塊支持單播、組播及廣播等多種通信方式,可以在局域網絡或者廣域網內搭建音頻系統。

2. 模塊結構

sv-2400v使用了at32f437vgt7處理器構架加專業的雙向音頻codec編解碼器,處理器負責數據的傳輸,用戶命令的解析執行以及功放接口的控制,專業音頻codec負責音頻的輸入及輸出。通過網絡接口,sv-2400v可直接接入以太網。

      3.功能和特點l 音頻工作方式：

音頻解碼：即音頻播放。接收來自網絡的音頻流,經過模塊解碼后通過線路輸出高質量音頻信號。目前支持可以播放以下音頻格式：mp3、wav (pcm +ima adpcm)、g.711、g.722等,可以播放最 高48k采樣率320kps的音頻流。

接收網絡中以廣播、組播、單播等方式發過來的音頻流,在本地解碼后播放。

音頻編碼： 以8/16/24/32/48k的采樣率采集線路輸入或者mic輸入的音頻信號,以adpcm/pcm編碼,送到網絡中。

音頻采集： 將本地聲音通過line in采集后送到其他音頻終端上播放或存儲

監聽： 通過網絡或者其他方式,控制模塊將本地聲音送到網絡的其他地方

音頻雙向傳輸：將線路輸入或者mic輸入的音頻信號以8k或16k的采樣率采樣,以adpcm編碼以單播等方式發送到網絡上,同時接收對方的adpcm音頻流,解碼后輸出。

雙向對講： 可以實現電腦與設備的對講,或者設備和設備的雙向對講。對講時,網絡音頻模塊提供高強度的回聲抑制（aec）。

雙向傳輸： 通過一 對網絡音頻設備,將兩個現場的聲音現場的聲音采集起來,分別傳送給對方解碼后還原

l 控制方式：

按鍵控制：直接通過模塊上的io口,控制模塊對講或者錄播

串口控制：通過模塊上的控制串口,控制模塊對講或者錄播

網絡控制：在網絡的其他設備上通過網絡命令,控制模塊對講或者錄播

l 系統狀態輸出：

音頻輸入、輸出狀態：可以連接指示燈或者控制繼電器。

服務器連接指示

l 擴展功能（以下功能不是所有型號均支持）：

poe供電：提供poe受電模塊接口

sd卡： 可以通過網絡將音頻文件下載到sd卡中,定時、或者通過網絡及串口控制播放

通用io： 控制擴展的電路或設備

通用串口： 控制擴展的電路或設備

實時時鐘： 模塊停電,或者不經服務器對時,提供精準的時間,通過串口或網絡獲得,或者定時播放音頻文件

•功耗低,由單個12～24伏直流電源供電4.技術參數l 電源輸入： 電壓dc12～24v

l 溫度： 使用溫度范圍   0～70℃（工業級：-40～85℃）

儲存溫度范圍 -40～85℃

l 網絡接口： 10/100m base 自適應以太網接口

l mic/linein輸入：線路輸入典型幅值1000mvrms,信噪比95db,mic典型幅值50mvrms

l line out輸出：負載10kω,典型1000vrms,信噪比95db（播放模式下）

l 功率：        2*15w或1*30w功率

l 解碼模式： 提供立體聲播放,最 大 最 高48khz,320kbps音頻流,支持 mp3、pcm、adpcm等格式。

最 小延時為50ms

l 編碼模式： 最 高48khz采樣頻率,adpcm/pcm編碼

最 小延時為30ms

l 雙向模式： 雙向對講,帶高性能回聲抑制算法,8khz采樣,adpcm編碼

最 小延時為80ms

l 控制串行接口：波特率115.2kbps

l gpio： 共4路通用io,其中2路輸入2路輸出

l 通用串口： 支持透明傳輸,波特率2400～115.2kbps,7,8數據位,1,2停止位,none,even,odd,space,mark校驗

l 模塊尺寸： 長×寬：5.7×5.7cm

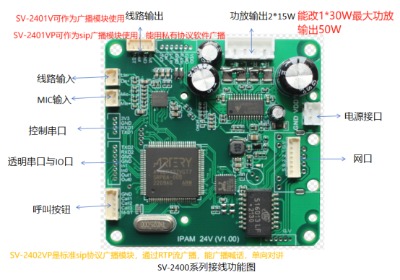

5.硬件接口描述

ip音頻模塊通過幾個接頭連接到外部部件。每個接頭都有不同的功能。所有連接器插腳都有不同的特性,分類如下：

p=功率,o=輸出,i=輸入,

ao=模擬輸出,ai=模擬輸入,r=參考電平

除非另有說明,所有輸出引腳均為3.3 dcv輸出,可驅動高達10毫安 。輸入引腳是一 個3.3v的輸入,帶有一 個內部上拉電阻,允許高達5 vdc的邏輯電平。

5.1電源接口

提供一 個連接器,從單個12~24伏直流電源為ip音頻模塊供電。

最 大 功耗取決于放大 器的輸出。12v輸入時,最 大 電流為1a,24v輸入時,最 大 電流可達2a。針接口類型描述1vddp音頻模塊輸入電壓12~14 vdc2dgndp數字接地類型：ph-2p（2pin*2.0mm）

如果在芯片內使用32768hz時鐘,bat連接器需要連接到外部3v電池。這只支持特殊應用。

gh1.25毫米xh2.5針接口類型描述1batp根據需要連接3v蓄電池正極2gndp數字接地類型：gh-2p（2pin*1.25毫米）

5.2網絡接口

ip音頻模塊配備一 個芯片物理層（phy）以太網接口（10/100mbit,全/半雙工,自動協商）,支持雙絞線端口。

網絡接口有兩種形式。一 個是標準rj45,另一 個是可以連接到非標準網絡電纜的插座。接口定義如下：針標記接口類型描述1vvddp音頻模塊輸入電壓12~14 vdc2gpgndp數字接地31tx+ophy電平正傳輸42tx-o phy電平負傳輸53rx+iphy電平正接收

66 rx-i phy電平負接收7sled o以太網狀態,可以將led直接連接到gnd（510歐姆的電阻已串聯）類型：gh-7p（7pin*1.25毫米）

5.3音頻接口

1 路立體聲輸出（l&r）,1 路麥 克風輸入和1 路線路輸入

ip音頻模塊上有三個模擬音頻接口,其中兩個可同時使用（音頻輸入可選擇為線路輸入或麥 克風輸入）。

線路輸入允許連接模擬音頻源和線路電平輸出。

麥 克風（差分輸入、自偏壓）支持使用電容式麥 克風。

線路輸出針接口類型描述1routao右聲道音頻輸出2gndp數字接地3loutao左聲道音頻輸出4p-sto當對講或者播放時,輸出高電平3.3v類型：gh-4p（4pin*1.25毫米）

線路輸入針接口類型描述1lin+ai音頻正輸入2lin-ai音頻負輸入（可連接至agnd）類型：gh-2p（2pin*1.25毫米）

麥 克風輸入針接口類型描述1mic+ai音頻正輸入2mic-ai音頻負輸入（可連接至agnd）類型：gh-2p（2pin*1.25毫米）

5.4呼叫和應答端口（尋呼）

ip音頻模塊有3個呼叫輸入插腳,可以連接到3個呼叫按鈕來呼叫3個不同的目標。每個呼叫輸入也可以用作應答輸入。

這些引腳可以設置為脈沖模式或保持模式。

還有一 個是對講或采播狀態指示的引腳。針接口類型描述1gndp數字接地2call1i第 一 路呼叫/采播控制3call2i第 二路呼叫/采播控制4call3i第 三路呼叫/采播控制5m-sto對講/采播工作指示,平時輸出低電平,當對講或者采播時,輸出高電平3.3v類型：gh-5p（5pin*1.25毫米）

5.5控制串口端口（uart1）

本網絡音頻模塊有一 個控制串口,利用控制串口可以查詢到網絡音頻模塊的工作信息及參數,也能控制網絡音頻模塊工作。甚至可以往網絡上的任意設備通信。一 般我們利用此端口做一 個鍵盤或者顯示器接口。我公司也提供顯示器及鍵盤套件,可以作為點播終端、尋呼話筒的配套使用。

具體參見【網絡音頻模塊串口】

接口描述：針接口類型描述1txd1o控制串口輸出,連接外部串口的輸入2rxd1i控制串口輸入,連接外部串口的輸出3gndp地線43v3p3.3v電源輸出。因為該電源直接連接到模塊的工作電源上,為了保證模塊性能,不建議3v3連接到外部電路類型：gh-4p（4pin*1.25毫米）5.6通用io通用串口（gpio uart2）通用io以及通用串口和網絡模塊的音頻工作沒有任何關系,只是網絡音頻模組將網絡和串口及gpio端口連接起來。一 般是用來控制外部設備,例如用這個端口控制另一 個電源控制器,或者連接現場的一 個紅外探測器。通用串口提供透明的傳輸方式,可以利用這個串口連接音頻模塊附件的一 個串口設備。用戶可以通過自己的軟件通過在網絡上的任何地方來控制這些端口。

接口描述：針接口類型描述1txd2o通用串口輸出,連接外部串口的輸入2rxd2i通用串口輸入,連接外部串口的輸出3gndp地線4gndp地線5in1i通用輸入16in0i通用輸入07out1o通用輸出18out0o通用輸出0類型：gh-4p（4pin*1.25毫米）

5.7功放接口

ip音頻模塊集成了功率芯片。對于20v電源,可提供2 x 15w或1 x 30w功率放大 器輸出。15w輸出連接到8歐姆阻抗揚聲器,30w輸出連接到4歐姆揚聲器。

1 x 30w輸出是oem版本,訂購前需要指定。針接口類型描述1r+o右聲道音頻輸出,連接揚聲器正極2r-o右聲道音頻輸出,連接揚聲器負極3l-o左聲道音頻輸出,連接揚聲器負極4l+o左聲道音頻輸出,連接揚聲器正極類型：xh-4p（4pin*2.54mm）

同時,功放接口具有輔助輸入。通過數字放大 器將外部音頻連接到揚聲器。例如,可以連接無線藍牙音頻接收器模塊。

針接口類型描述1vccp3.3v直流輸出2oni功放啟用引腳3linai輔助輸入（音頻左聲道）4gndp接地5rinai輔助輸入（音頻右聲道）6gndp接地7vddp電源輸入引腳類型：gh-7p（pin*1.25mm）

6.產品選型

sv-2400v系列模塊具有非常多的功能,但不是每個應用都需要所有的接口,型號及對應的功能如下： 播放對講錄播對講錄播控制接口line outline in

mic控制串口gpio

通用串口2×15w

功放sv-2401v√xxx√x√x√sv-2403v√√√√√√√x√sv-2403vc√√√√√√√√√（備注：如需sip協議與json協議模塊可以另外訂貨）7.應用場景不論使用于音頻廣播、雙向對講、環境聲音采集（監聽）,sv-2401v/sv-2403v網絡音頻模塊只需很少的外設就可以使用。例如,可以集成到有源音箱作為ip網絡音箱,集成到傳統定壓功放中作為網絡定壓功放；還可集成工業機器人中作增加播放、對講、監聽功能。7.1播放應用網絡音頻設備可以接受來自網絡上的音頻流,經過解碼后轉化為模擬音頻信號輸出。下圖是一 個標準播放應用場景。

sv-2401v/sv-2403v網絡音頻模塊作為播放終端使用,只需要增加電源及外部功放。可以單獨作為一 個設備,或者集成在其他音頻設備中（功放、或有源音箱等）,使之成為一 個網絡音頻播放終端。

播放主機可以采用我公司的廣播系統控制軟件、采播設備、網絡話筒等,也可以是用戶根據我公司的dll動態庫開發自己的廣播軟件。網絡音頻模塊作為播放終端。事實上,網絡音頻模塊也可以作為主機應用,請看對講應用或者采播應用。

網絡音頻模塊作為播放終端在局域網使用,也可以在互聯網中使用。7.2對講應用網絡音頻設備可以用在一 個雙向對講系統中。

sv-2403v網絡音頻模塊作為對講廣播終端使用,只需要增加電源、外部功放、揚聲器及麥 克風。例如：停車場系統、教學中控、機器人等設備中增加對講監聽功能。

sv-2403v網絡音頻模塊也可以作為對講廣播主機使用,除了需要增加電源、外部功放、揚聲器及麥 克風,還要增加一 個串口控制的鍵盤顯示器。

對講廣播主機可以采用我公司的廣播系統控制軟件、網絡話筒等,也可以是用戶根據我公司的dll動態庫開發自己的對講廣播軟件。

我們的網絡音頻模塊作為廣播對講可以在局域網使用,也可以在互聯網中使用。7.3監聽應用（現場聲音采集）網絡音頻設備可以用在一 個現場聲音采集中,最 高的采樣率可以達到48khz。可以監聽一 個局域網內或者一 個廣域網內終端周圍的聲音。

sv-2403v網絡音頻模塊作為監聽終端使用,只需要增加電源、麥 克風。

我公司有網絡話筒作為監聽主機使用。事實上,用戶可以非常容易地使用我公司的dll動態庫開發自己的應用軟件。

以上功能/特性/規格僅提供客戶參考, 在未來可能有所變動, 我司無事先通知義務, 所有功能/特性/規格均須以實際出貨商品為準 。
