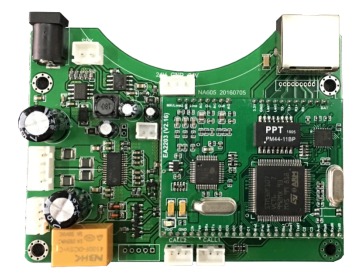

sv-6005tp 雙鍵網絡對講求助模塊一、描述

sv-6005tp模塊是我司的一款壁掛式sip雙按鍵求助對講模塊,具有10/100m以太網接口,其接收網絡的音頻數據,實時解碼播放,還配置了麥 克風輸入和揚聲器輸出。sv-6005tp模塊可實現對講、廣播、監聽等功能,可用于需要對講求助、緊急報警以及環境監聽的場所,例如自助銀行、審訊室、教室、醫 院,包括停車場出入口等。

sv-6005tp作為對講終端模塊,支持全雙工的雙向對講,并有很好的回音抑制功能。我們提供自有的對講協議,保證系統的安 全性。同時我們也提供標準的sip方式,可以極好的和其它系統相連。

二、產品特點及功能

l 全脫機： 我們的廣播對講系統,可以完全其它任何軟件及設備,直接和sv-8003vp網絡對講主機雙向通話,廣播喊話,以及實時監聽。

l 對講功能： 可以通過按鍵呼叫指定的主機（最 多同時呼叫4個主機）,或者通過網絡中的任意主機呼叫終端。對講時采用全雙工方式,并帶有回音消除功能。

l 廣播功能： 可以接受來自中心廣播的廣播數據播放,可以通過sv-6005tp的自帶的大 功率功放輸出。最 大 可以驅動兩個8歐20w的無源喇叭或者號角。廣播對講分別通過不同的喇叭輸出。

也可以通過把按鍵設置成緊急功能,這樣可以把終端配置成一個緊急終端,可以把本地的音頻送到所有其它終端上。

廣播支持255個優先級,高的優先級音頻可以打斷低的優先級

l 監聽功能： 可以在中心監聽終端本地的聲音。

l 易擴展： 完全兼容sv-6002tp對講終端,以及兼容我司其它廣播對講終端,可以自由選擇搭建一個復雜的廣播對講系統。

其他可選功能

l 繼電器控制： 自動控制（有聲音即閉合）

定時控制（由軟件定時控制閉合）

遠程話筒控制（可以連接電鎖控制端）

l 視頻聯動： 配合我們的管理軟件,可以控制主流廠家的攝像機,在通話時電腦上實時顯示遠端現場的高清視頻

l 錄音： 通過上位機軟件,可以錄制對講或者監聽的音頻

三、接口參數

電源接口： dc 12-24v

mic輸入： 接無源麥 克風,頻域70～12.k5hz；典型幅值50mvpp,信噪比68db

對講輸出： 支持3w功放輸出

廣播輸出： 支持2路8歐20w功放輸出,r+ r-和l+l-各為一組,對講時該功放無輸出

對講按鍵：   觸發對講,引腳按從左到右分別為：gnd、提示燈正極、對講觸發。也可設置成廣播觸發功能

對講方式： 支持安 靜模式及嘈雜模式、按鍵接聽及自動接聽、現場掛斷及遠端掛斷等多種模式

繼電器輸出： 輸出開關量,支持聲音控制及遠程控制兩種方式

i o輸入：    預留備用

功 耗： 靜態<300mw

工作溫度： 0℃～55℃（寬溫版本：-40℃～80℃）

規格尺寸： 94×70×11mm

以上功能/特性/規格僅提供客戶參考, 在未來可能有所變動, 我司無事先通知義務, 所有功能/特性/規格均須以實際出貨商品為準 。
