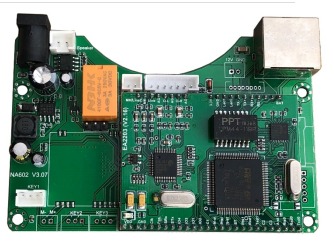

sv-6002 網絡對講求助模塊

一、描述

sv-6002模塊是我司的一款壁掛式一鍵求助對講模塊,具有10/100m以太網接口,其接收網絡的音頻數據,實時解碼播放,還配置了麥 克風輸入和揚聲器功放輸出。sv-6002模塊可實現對講、廣播、監聽等功能,作為網絡廣播對講系統的終端模塊,可用于需要對講求助、緊急報警以及環境監聽的場所,例如自助銀行、審訊室、教室、醫 院,包括停車場出入口等。

sv-6002模塊作為對講終端,支持全雙工的雙向對講,并有很好的回音抑制功能。我們提供自有的對講協議,保證系統的安 全性。同時我們也提供標準的sip方式,可以極好的和其它系統相連。

二、產品特點及功能

l 全脫機： 我們的廣播對講系統,可以完全不需要服務器軟件支撐,直接和sv-8003s網絡對講主機雙向通話,廣播喊話,以及實時監聽。

l 對講功能： 可以通過按鍵呼叫指定的主機（最多同時呼叫4個主機）,或者通過網絡中的任意主機呼叫終端。對講時采用全雙工方式,并帶有回音消除功能。

l 廣播功能： 可以接受來自中心廣播的廣播數據播放,可以通過sv-6002的喇叭或者線路輸出送出。

也可以通過把按鍵設置成緊急功能,這樣可以把終端配置成一個緊急終端,可以把本地的音頻送到所有其它終端上。

廣播支持255個優先級,高的優先級音頻可以打斷低的優先級

l 監聽功能： 可以在中心監聽終端本地的聲音。

l 易擴展： 完全兼容sv-6005對講廣播終端,以及兼容我司其它廣播對講終端,可以自由選擇搭建一個復雜的廣播對講系統。

其他可選功能

l 繼電器控制： 自動控制（有聲音即閉合）

定時控制（由軟件定時控制閉合）

遠程話筒控制（可以連接電鎖控制端）

l 視頻聯動： 配合我們的管理軟件,可以控制主流廠家的攝像機,在通話時電腦上實時顯示遠端現場的高清視頻

l 錄音： 通過上位機軟件,可以錄制對講或者監聽的音頻

三、技術參數

網絡接口： 10/100base-tx自適應網絡,rj45接口,收發數據指示

網絡協議： 支持tcp、udp、arp、icmp,dhcp,dns,igmp等

mic輸入： 可帶高性能麥 克風,頻域70～12.k5hz；典型幅值50mvpp,信噪比68db

對講輸出： 自帶有2w功放輸出

音頻輸出： 廣播以及對講線路輸出

對講方式： 支持安 靜模式及嘈雜模式、按鍵接聽及自動接聽、現場掛斷及遠端掛斷等多種模式

繼電器輸出： 支持聲音控制及遠程控制兩種方式

輸入電壓： dc 9~24v

功 耗： 靜態<300mw

工作溫度： 0℃～55℃（寬溫版本：-40℃～80℃）

規格尺寸： 86×60×5mm

重 量： 0.1kg

四、接口信息

繼電器及音頻接口（7pin）

relay（1、2pin）:  繼電器輸出,開關量輸出              input（3、4pin）:  io輸入,開關量輸入

ao1（5pin）：  對講音頻輸出        g（6pin）：  音頻地        ao2（7pin）：  廣播音頻輸出

電源接口  ：  dc 12v

麥 克風接口：  頻域70～12.k5hz；典型幅值50mvpp,信噪比68db

揚聲器接口：  3w功放輸出

按 鍵 1：     從左至右 gnd、對講觸發、按鍵燈 （同按鍵2、按鍵3）

五、訂貨信息

上述型號均為普通型,其他特殊需說明：

l 寬溫： -40℃～80℃

l 支持sip對講
