一．概述

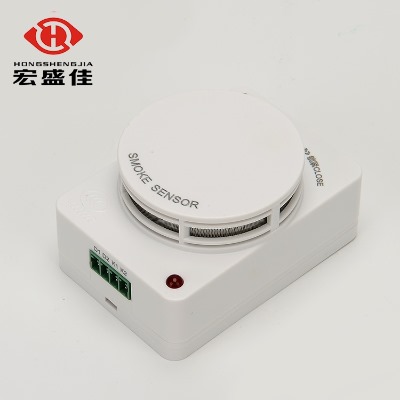

jty-gd-s832 點型光電感煙火災探測器（以下簡稱探測器，外觀如圖 1 所示）采用無極性電源輸入，能夠探測火災時產生的煙霧及時發出報警信號。。探測器處于監視 狀態時，紅色指示燈閃爍，工作電流小；當現場煙霧濃度超過設定的報警閾值時， 探測器進入報警狀態，紅色指示燈常亮，同時繼電器動作。探測器帶有繼電器干 接點輸出，報警信號以繼電器觸點動作變化的形式給出，且具有報警鎖定功能， 報警的復位只能通過短暫斷電來實現。探測器具有灰塵積累自動補償功能，能減 少灰塵對探測器靈敏度的影響。
產品特點
探 測器采用了 cpu控制，能夠智能判斷火災時產生的煙霧濃度
產品通過國家消防部門檢驗并取得ccc認證

二．特點及技術指標
1．執行標準：gb4715-2005
2．工作電壓：dc12v/24v（允許范圍 9v~30v）
3．工作電流：監視狀態 ＜1ma @dc12v   ＜5ma @dc24v 火災報警 ＜30ma@dc12v   ＜35ma @dc24v
4．繼電器輸出：常開（火警后閉合）， 觸 點 容 量 1 a 30vdc
5．工作指示：監視狀態 紅色指示燈約每 6 秒閃爍 1 次； 報警狀態 紅色指示燈常亮； 故障狀態 紅色指示燈約每 6 秒連續閃爍 2 次
6．使用環境：溫度：-10℃～+65℃，
相對濕度：≤95％(40℃±2℃ 無凝露)
7．外形尺寸：75mm×51.8mm×38.5mm (帶底座)，

感煙探測器產品外形尺寸圖


，感煙探測器的安裝與調試
按照**標準 gb50116-98 中的相關規定和要求確定保護區域中探測器的 安裝位置、安裝間距和數量。
探測器的安裝需要使用配套底座。配套底座如圖 3 所示，外型尺寸為 75mm ×51.8mm×5mm (長×寬×高)，固定孔為 5mm×10mm，固定孔間距為52mm～66mm。探測器通過 4pin 插拔式端子（見圖 4）與外界接線，其中 d1、
d2 腳為電源輸入端口；k1、k2 腳為繼電器輸出端口。
廣泛應用于配電柜、集裝箱、逆變器、機房、機柜、戶外開關箱  、戶外開關站、   戶外開關電箱、   室外箱變、   戶外箱式變電站、  戶外箱式變壓器、   戶外通信機房、   戶外通信機柜、   基站通信機柜等場所。
