分線盒是工業連接器的一個種類。分線盒是將接入的一條電源或者數據通過分流轉換,可以輸出多條電流或數據信號的設備。那么,一般我們所說的m8、m12分線盒指的就是線路插口為m8或者m12規格的分線盒。它與普通插座的不同之處在于,普通插座的電源輸出只有正負兩級,或者再有一條地線,而工業用的分線盒,電源輸出是針狀 i/o 端口的。
m12分線盒

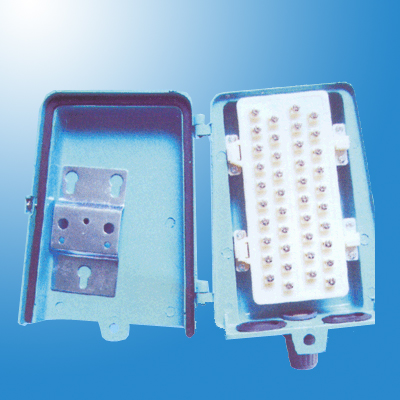

分線盒的型式規格
1.型式
按其接續方式不同可分為壓接式和卡接式兩大類。按其安 裝方式不同可分為掛式和嵌式兩種。
2.規格
分線盒產品按其容量可分為5、10、20、30、50、100回線等規格。
分線盒的使用環境
(1)室外分線盒使用環境
環境溫度:-55~+55℃;
相對濕度:<95%
大氣壓力:70~106kpa
(2)室內分線盒使用環境
環境溫度:-25~+40℃;
相對濕度:<95%
大氣壓力:70~106kpa
分線盒的性能要求
分線盒的電氣性能
(1)絕緣電阻
①在試驗的標準大氣條件下,任意兩端之間及任一端子與金屬盒體之間的絕緣電阻不應小于5×104mω。
②在條件試驗后,任意兩端之間及任一端子與金屬盒體之間的絕緣電阻不應小于5×103mω。
(2)分線盒的接觸電阻
①在試驗的標準大氣條件下,導線與接線端子之間的接觸電阻不應大于5×10-3ω。
②在條件試驗后,導線與接線端子之間的接觸電阻的增值不應大于3×10-3ω。
(3)抗電強度
①在試驗的標準大氣條件下,任意兩端子之間及任一端子與金屬盒體之間承受ac有效值500v時,1min內應無擊穿和飛弧現象。
②在條件試驗后,任意兩端子之間及任一端子與金屬盒體之間承受ac有效值500v時,30s內應無擊穿和飛弧現象。
科迎法公司研制生產的:m8 傳感器連接器用的多端口輸入/輸出
接線盒。代替傳統的中繼端子,現有八口座型產品,并實現批量化生產。可以按用戶要
求定制4 口、6 口、12 口、16 口型產品,產品技術沒有任何障礙,只要有一定的數量就
可以直接投入生產。并可實現雙通道、其它技術要求方案的產品開發。
8 口座分線盒產品內部線路結構分npn、pnp 兩種common 類型,led 指示燈方便
確認io 狀態。配線作業簡單,配線工程時間縮短,有效避免配錯線,維護時間短,降低
配線成本,節省空間,簡化設計。
8 口座分線盒采用m8 三孔式插座,pur 或pvc 電纜引出,外皮黑色、黃色、灰色
等可選,環保材料預制方式,防護性能ip67,插座可選配金屬防塵帽。
分線盒的機械物理性能
(1)室內分線盒盒體及各式接續器件的塑料主體應采用阻燃材料制造。
(2)盒蓋開啟靈活,開啟角不應小于1000,以保證不影響接續操作。
(3)掛式分線盒的安 裝腳應具有足夠的抗沖擊強度。
(4)盒蓋處于關閉狀態時,其密封性能應符合gb2408中規定的ip43的要求。
(5)接線端子的焊接部位掛錫應均勻,其長度不應小于5mm。
(6)接續好的接線端子與導線的拉脫力應符合表7-6的要求。
導線線徑(mm) 最小拉脫力(n)導線線徑(mm) 最小拉脫力(n)
0.4 24 0.8 96
0.5 38 1.2 120
0.6 52
分線盒的安 裝
1.各種室外分線盒的安 裝
(1)分線盒在水泥桿上安 裝(采用金屬背架)如圖1所示。
(2)墻式室外分線盒的安 裝如圖2所示。
2.室內分線設備的安 裝
(1)墻式室內分線盒的安 裝
①安 裝在走道墻面的分線盒,其安 裝高度在畫鏡線上方或盒底部距地坪2500mm。
②安 裝在室內墻壁的分線盒,可安 裝在踢腳線的上方,盒底距踢腳線50mm。
③安 裝在電纜上升房內的分線盒,應采取豎裝,其下部距地坪1500mm。
④墻式室內分線盒安 裝采用鉛榫、木螺絲。
3.壁龕式分線箱安 裝分為箱體安 裝和箱內接續部件安 裝兩部分。
① 箱體安 裝由房屋建筑施工部門按設計要求進行。
② 箱體下沿離地坪1000~1300mm,箱邊距墻角≥1000mm。
③ 進入箱內的電纜管,用戶線長度不得大于15mm。管口倒鈍并鉸牙,再用螺母將管子與箱體連接
④ 箱內接續部件安 裝包括穿線板、模板安 裝,模塊宜安 裝在箱內居中位置。
產品組成
一般來說,一個分線盒由以下幾個部分組成:
1. 電源接入口。分線盒是為了把一條電源信號轉換為多條輸出,所以首要條件是能夠接入一條電源。
2. 電纜線。此電纜線的插頭為一般的電源插頭,用來連接外部電源。
3.輸出端口。用來輸出電源,其他需要電源的設備插在此端口上。
4. led指示燈。用來標識電源是否接通。
5. 外殼。根據不同工業應用的需要材料也可能不相同。比如要求防爆、防水等性能。
產品規格
分線盒的規格在一定范圍內是可選的。可根據自己的需要進行定制。
電源接入口風格:可選擇在分線盒頂部或側邊。
電纜線規格:pur電纜(標準),m8插頭,m12插頭,m16的連接器,m12插頭,m23插頭
電纜線長度:一般為5米到10米,有特殊需求也可自定義長度。
端口數量:一般是成對出現的,比如4端口,6端口,8端口,10端口
輸出線路配置:5針/ 3線接口,5針/ 4線接,5針/ 5線連接器,3針單一i/o端口,4針雙i/o端口
外殼:標準外殼,防爆外殼。
