光纖跳線

分類

光纖跳線按傳輸媒介的不同可分為常見的硅基光纖的單模、多模跳線，；按連接頭結構形式可分為：fc跳線、sc跳線、st跳線、lc跳線、比較常見的光纖跳線有fc-fc、fc-sc、fc-lc、fc-st、sc-sc、sc-st等。

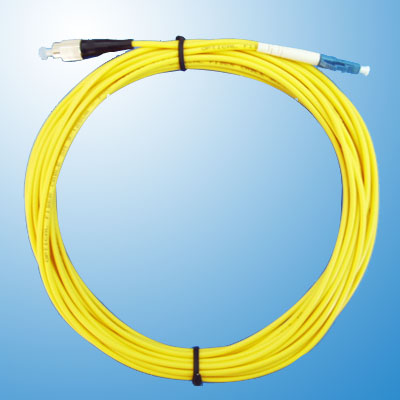

單模光纖(single-mode fiber)：一般光纖跳線用黃色表示，接頭和保護套為藍色；傳輸距離較長。

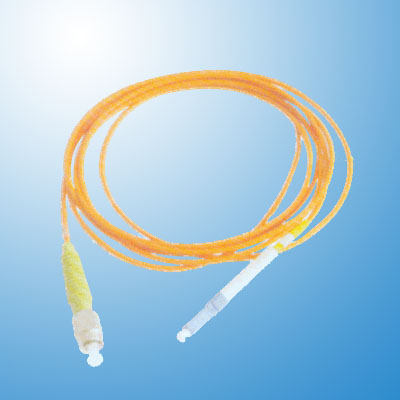

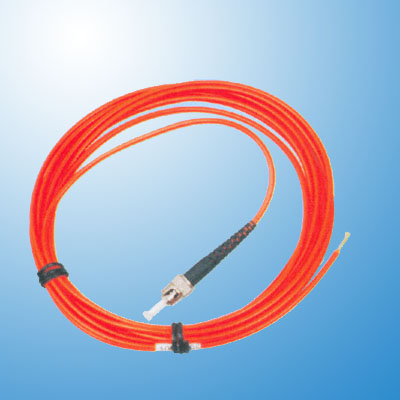

多模光纖(multi-mode fiber)：一般光纖跳線用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短。

使用注意：

光纖跳線兩端的光模塊的收發波長必須一致，也就是說光纖的兩端必須是相同波長的光模塊，簡單的區分方法是光模塊的顏色要一致。一般的情況下，短波光模塊使用多模光纖（橙色 的光纖），長波光模塊使用單模光纖（黃色光纖），以保證數據傳輸的準確性。

光纖在使用中不要過度彎曲和繞環，這樣會增加光在傳輸過程的衰減。

光纖跳線使用后一定要用保護套將光纖接頭保護起來，灰塵和油污會損害光纖的耦合。

如果光纖接頭被弄臟了的話，可以用棉簽 蘸酒精清潔，否則會影響通信質量。

光纖標準技術資料：

插入損耗 ≤0.10db

反射損耗 ≥52.0db

曲率半徑(mm) 10≤r≤20 fiber

光纖高度(μm) -0.05≤x≤0.05

拋光點偏移(μm) 0≤x≤20

apc技術指標：插入損耗 ≤0.10db

反射損耗 ≥65.0db

曲率半徑(mm) 5≤r≤20

光纖高度(μm) -0.05≤x≤0.05

 拋光點偏移(μm) 0≤x≤20

1.插入損耗低

2.重復性好

3.回波損耗大

4.互插性能好

5.溫度穩定性好

6.抗拉性能強

適用范圍:

光纖跳線產品廣泛運用到：通信機房、光纖到戶、局域網絡、光纖傳感器、光纖通信系統、光纖連接傳輸設備、國防戰備等。適用于有線電視網、電信網、計算機光纖網絡及光測試設備。細分下來主要應用于幾個方面。

1.光纖通信系統

2.光纖接入網

3.光纖數據傳輸

4.光纖catv

5.局域網(lan)

6.測試設備

7.光纖傳感器
