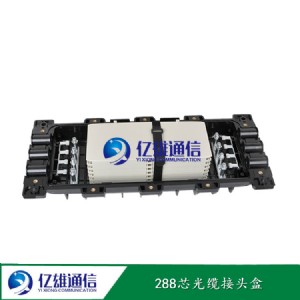

簡介：

光纜接頭盒是通俗的叫法，學名叫光纜接續盒，又稱光纜接續包、光纜接頭包和炮筒,主要是在適用于各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連接。盒體采用進口增強塑料，強度高，耐腐蝕，終端盒適用于結構光纜的終端機房內的接續，結構成熟，密封可靠，施工方便

。 廣泛用于通信、網絡系統，catv有線電視、光纜網絡系統等等。

用于兩根或多根光纜之間的保護性連接、光纖分配，是用戶接入點常用設備之一，主要完成配線光纜與入戶線光纜在室外的連接作用，并可根據fttx接入需要安  裝盒式或簡式光分路器；

產品特性

·產品的盒體采用優質工程塑料。

·產品采用2次壓纜技術，確保盒內光纖無附加衰耗。

·產品具有多次復用和擴容功能。

技術特性

·尺寸：高度430mm 內徑φ135mm 最大外徑φ210mm

·入纜孔頸：φ20mm

·單盤芯數：12/24

·最大熔纖盤：最小容量4芯最大容量144芯.

·最大熔纖盤數：6

·拉伸密封性：2000n軸向拉力，不漏氣。

·耐電壓強度：15kv(dc)。

·拉伸密封：產品充氣后，能承受2000n的軸向拉力，不漏氣。

·沖擊密封：產品充氣后，能承受沖擊能量16n*m（牛頓*米）的沖擊三次，產品無裂痕，不漏氣。

·其它各項性能要求均符合yd/t814.1-2004標準要求。

光纜接頭盒的安  裝方法

光纖準備

1. 去除光纜外皮，（如果有，請去除屏蔽及鎧裝）然后去除各繞包層至露出松套管，具體方法，請按光纜廠家推薦的標準方法步驟進行，預備長度3m。

2、 用清潔劑  清潔松套管及加強芯護套，去除多余的填充套管，用所提供的砂紙打磨光纜外皮150mm長。

光纜安  裝

1 、按光纜外徑選取最小內徑的密封環，并將兩個密封環套在光纜上。

2、將光纜放入相應的入孔內。

3、連接屏蔽及接地。

4、在兩個密封環之間纏繞上自粘密封膠帶，使密封帶繞到與密封環外徑平齊，以形成一個光纜密封端。

5、將光纜密封端按入光纜入孔內。

6、用喉箍穿過光纜加強筋固定座和纜芯支架，將光纜固定在接頭盒底座上，旋緊喉箍螺釘，直至喉箍抽緊為止。

7、 在光纜上扎上尼龍?jiān)鷰�，剪斷余長。

8、其余不用的光纜孔，請用堵頭密封。堵頭上同樣纏繞上密封膠帶，要求與5.2.4相同。

9、 將加強構件纏繞在熔接盤支座的沉頭螺釘上，并壓緊。

光纖接續

1 、預備上盤后盤繞1.5圈的光纖，隨后將余纖全部盤繞在盒體內。

2、 單芯光纖上盤請用單芯緩沖管，帶狀光纖上盤請用帶狀緩沖管。在熔接盤的進口處用尼龍?jiān)鷰г�緊。

3、按規定方法對接兩根（帶）光纖，接頭卡入熔接單元卡槽中，余長請?jiān)诒P內盤繞。

4、將熔接盤蓋上，請壓使其卡到位。

5、按接頭盒需要的容量不同，決定熔接盤疊加的盤數，將熔接盤的疊加型式必須符合光纖接頭的卡入熔接單元并檢查和維護要求。

熔接盤每兩只疊加，可以將橡膠折頁上六個孔，分別卡住上下兩個盤上的各三個凸扭；四只橡膠折頁，盤兩邊對稱位置各兩只，如疊加五個熔接盤，依照上述方法將二層盤與三層扣住，三層盤和四層盤扣住，四層盤和五層盤扣住，以此類推，五個盤就穩定地疊加在一起了。

當需察看或維護某一層盤熔接情況時，只要將該盤單面的上層扣住的兩片折頁拆下，熔接盤即可如翻書頁一樣打開。

盒體密封

1 、盒體封裝：在盒體封裝前先將氣門咀與接地螺釘并緊。 ? 將密封條嵌入盒體四周的密封槽內； ? 在接頭盒兩端“u”槽處也分別用密封條嵌入槽內。 注意：使用密封條，切勿人為拉動密封條，以免泄漏。

2 、將接頭盒上蓋輕輕合上，旋入緊固螺栓，緊固順序按和蓋上標明的數字順序旋緊，用力矩扳手禁固，力矩達到25n·m。

3、待5分鐘后，再用力矩扳手順序擰緊，力矩仍達到25n·m。

盒蓋的拆卸

1、按順序松開10只緊固螺栓，此時蓋和座仍在一起。

2、取四只緊固螺栓分別插入盒體四角，對稱、均勻地旋入在四角頂蓋，使蓋和座分離高達6mm。

3、待5分鐘后再均勻頂蓋使蓋和座分離>6mm，直至可輕易地用手分離蓋和座。 注意：分離時必須輕輕地移開蓋，以免熔接光纖受損。

4、 如增容或檢查結束，需重新合蓋，必須清除舊的密封條，重新敷設密封條到密封槽，包括“u”槽電纜入口端處的密封。
