此產品尺寸：260*220*113

需要滿配的客戶請聯系客服詳談具體配置和型號

能安  裝24個適配器如sc,fc,st,lc和2條12芯束狀尾纖

光纖分纖箱，光纖分線箱，光纖配線箱，光纖樓道箱，樓道配線箱，光纜分纖盒

可以壁掛 抱桿 塑料abs+pc材質室外防水性強 ，防老化 防曬 防雨

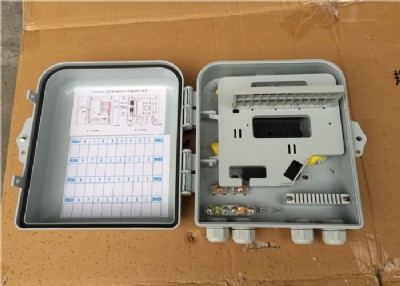

一、gpx-24型光纖配線箱是ftth光網絡中的客戶端配線設備，主要用于光傳輸終端的成端熔接、分光、配線輸出等功能，能有效的對光纜進行終接、保護及管理，為光網絡傳輸過程中的必需設備。

二、產品特點

2.1本產品由阻燃abs工程塑料和聚碳酸  脂材料混合經造粒后高溫注塑成型，有塑料中的“合金鋼”美稱，產品外形線條流暢，抗沖擊能力強，防護能力可達ip55級。

2.2本產品為多用途配線設備，既能當光分線箱使用也能當光分路器箱使用，操作方便靈活。

2.3采用獨特的防盜鎖設計，箱體開閉靈活，防護性能良好。

2.4采用獨特的活動鉸鏈結構，施工時能方便的將箱蓋卸下、裝上以利于熔接配線工作。

2.5采用翻板式結構，能高密度的配置端口和分光設施。

使用方式

3.1分線箱式使用：當不用分光方式工作時，采用24只sc型適配器作為連接器使用，輸入輸出光纜每邊成端24個sc插頭完成光路連通和分配工作。

3.2光分路器箱使用方式一：當需要使用盒式光分路器時，可將

1分16或1分32的盒式光分路器置放于盒底的盤纖系統中央固定，

即可作為光分路器箱使用。

3.3光分路器箱使用方式二：當需要使用插片式光分路器時，可將1分8的插片式光分路器1個或2個插入翻板正面的卡盒中固定，即可作為光分路箱使用。

3.4光分路器箱使用方式三：當同時需要使用盒式、插片式光分路器時，可將盒式光分路器置放在下層而將插片式光分路器置放于上層使用。

安  裝和使用

4.1安  裝方法：，在指定位置打好墻孔，放入螺栓，從底盒正面用3個螺釘擰緊即可。

4.2布放光纜：

a,尾纖與室外光纜開剝50mm左右后熱熔接;

b,將熱熔接后的熱熔管放置在翻板反面熔接卡槽上；

c,將室外光纜鋼芯線固定在盒底加強芯固定位上，將防水鎖頭鎖緊;

d,將適配器放置在中間翻板適配器卡位上，尾纖熔接室外光纜后，插頭卡在適配器內；

e,用戶皮線光纜采用快速連接器連接時，拉出皮線光纜黑色進纜堵頭，把皮線光纜穿入箱體，箱內皮線光纜預留一定的長度盤在盒底盤纖掛耳內，裝上快速連接頭即可。

f,，未布纜的進纜孔用光纜孔堵頭封住，防止灰塵進入盒體。

五、環境條件：

1，工作溫度：-40°c+60°c；

2，相對濕度: ≤93％(at +40°c)；

3，大氣壓力：62kpa~101kpa（近似海拔0～5000米）；

4，插入損耗：≤0.35db；

5，回波損耗：≥50 db；

6，插拔耐久性能：>1000次；

7，絕緣電阻：≥1000mω/500v(dc)；

8，耐壓：>3000v (dc)/1min不擊穿，無飛弧。
