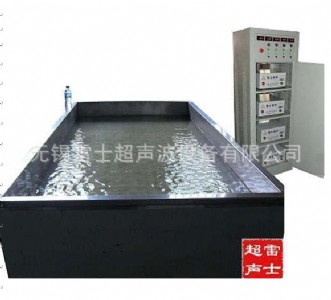

一、系統構成

組合電器控制柜       一只

超聲波發生器         六臺

超聲波清洗槽         一臺

轉動結構裝置         一套

清洗定時裝置         一套

二、技術參數

整機總重量：  0.55t

輸入電壓：    ac220v/50hz

外型尺寸：    2500*1300*550mm

內槽尺寸：    2400*1200*250mm

超聲波功率：  10.5kw

超聲波頻率:  25khz

調速電機：    1.5kw

時間控制：    0s~99h

三、工藝流程

四、操作指南

 1.在超聲波槽內加水至指定液位，按比例在超聲波清洗機槽內加入清洗劑  。

 2.開啟電源，設置好清洗時間。

 3.將噴絲板平放超聲波清洗槽（每批次可放18塊），清洗時間通常為50分鐘，具體視噴絲板孔內堵塞臟污程度而定。

 4.開啟超聲波按鈕，功率頻率已設置默認，開始進行超聲波清洗。

 5.清洗完畢，取出噴絲板，可視情況進行沖洗。

 6.下班之前，關閉電源，放出超聲波槽內液體，清水沖洗保養設備。

五、性能特點

 1.超聲波控制器采用獨特的掃頻驅動電路，該電路有效的消除了超聲波盲區，故噴絲板表面及細孔無清洗死點，極大提高了清洗效果。

 2.超聲強度大，超聲密度高，該超聲波清洗機在化纖行業應用廣泛，對去除噴絲板污垢效果極佳。

 3.超聲波控制器性能優越，不會出現信號互相干擾，以及頻率不諧振現象。

 4.設計了過壓、過溫、過流保護線路，安  全可靠有保障。

 5.配置了定時開關，清洗時間可自行設定。

 6.清洗過程中無需人工職守，批量操作，節約人工成本。
