【直插式盤、子框式、odf單元箱】

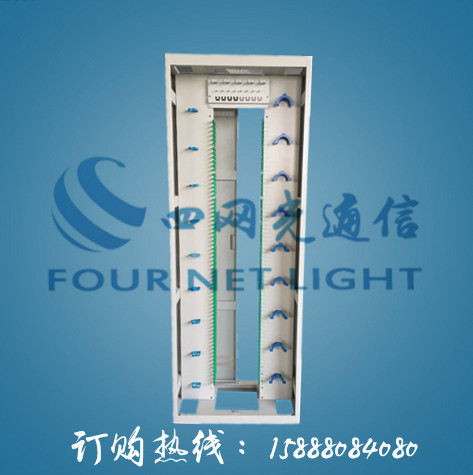

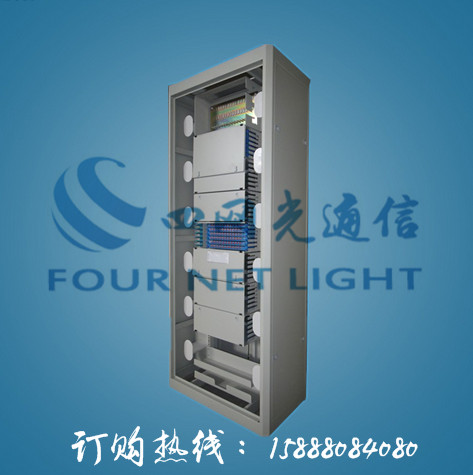

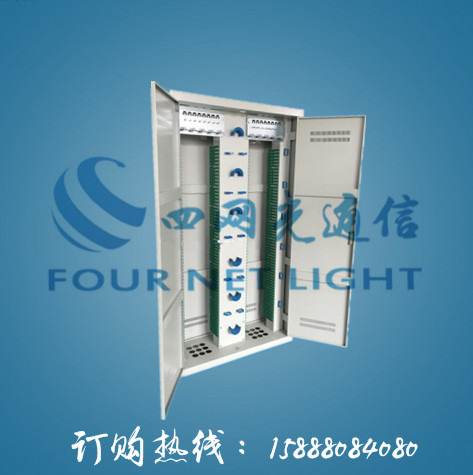

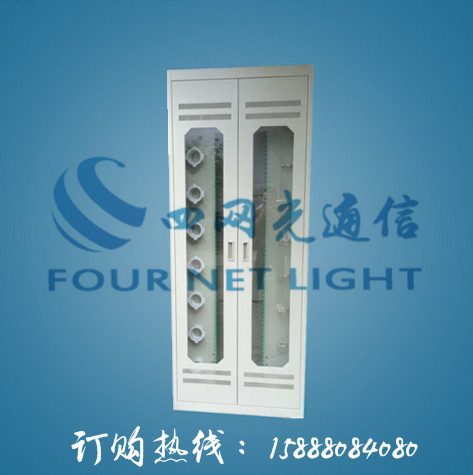

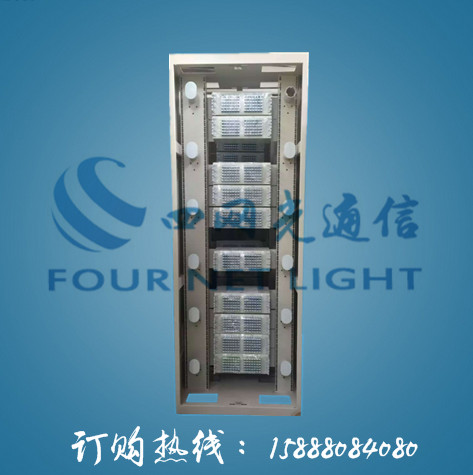

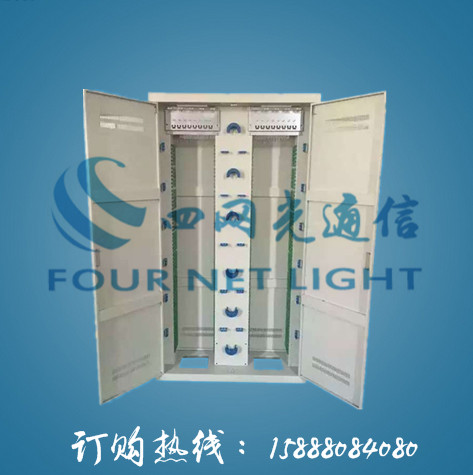

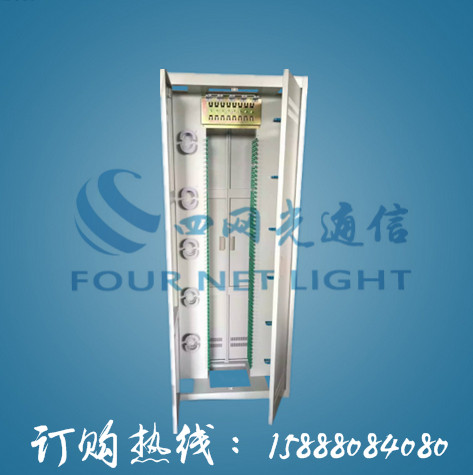

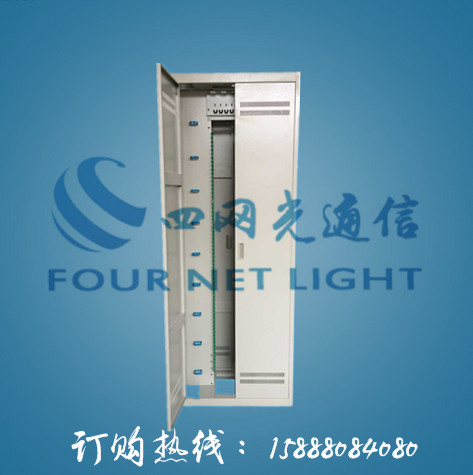

sw-2000型光纖配線架（直插式）  sw-2000型光纖配線架（子框式）

sw-2200型光纖配線架（直插式）  sw-2200型光纖配線架（子框式）

sw-2600型光纖配線架（直插式）  sw-2600型光纖配線架（子框式）

【2米、2.2米、2.6米】其它尺寸可定做

【96芯—2160芯】其它芯數可定做

【無跳接、免跳接、免跳纖】可定做

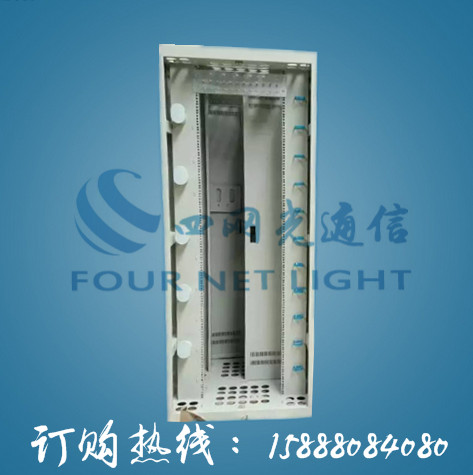

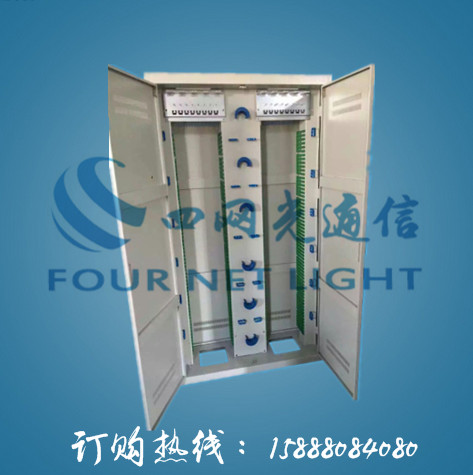

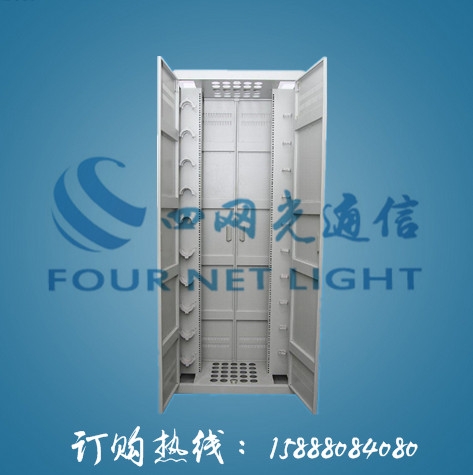

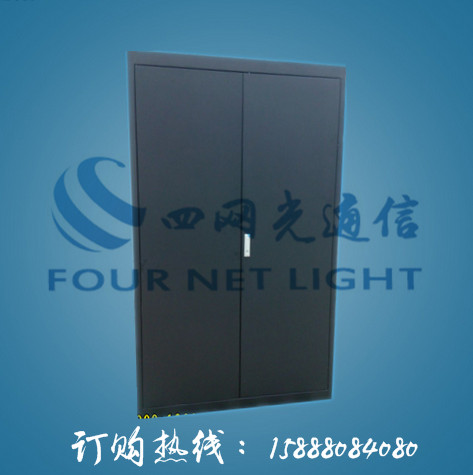

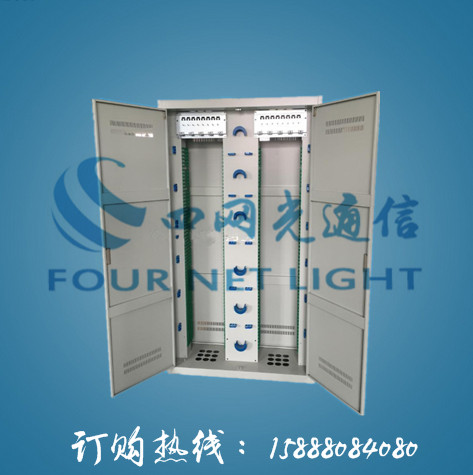

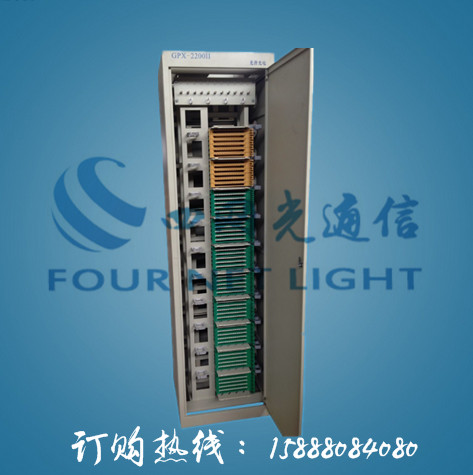

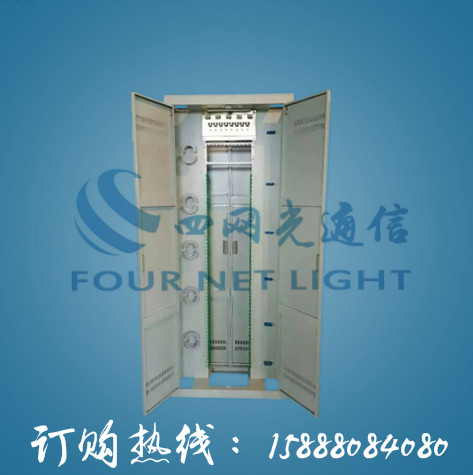

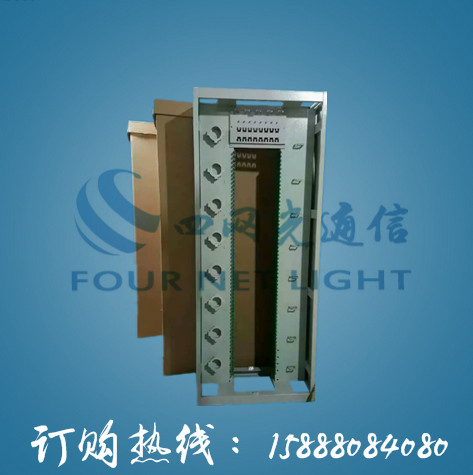

odf光纖配線架詳情：

四網光通信制造odf光纖配線架是專為光纖通信機房設計的光纖配線設備,具有光纜固定和保護功能光纜終接功能、調線功能、 光纜纖芯和尾纖保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安  裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安  裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安  全運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

odf光纖配線架特點：

1.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。

2.采用鍍鋅處理冷軋鋼板和表面噴涂的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量

3.模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容。

4.易升級：可用作傳統的odf，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信。

5.易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；全正面操作，支持前后及左右并柜安  裝或靠墻安  裝，易于安  裝與維護。

odf光纖配線架在綜合布線系統中的應用：

綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易于安  裝的設計，減少安  裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安  裝標準。目前，該產品已在全球多個國家和地區獲得規模商用，為運營商帶來多項價值：

1.大容量，高密度，減少機柜布放數量，節約機房空間，增加機房的利用率；

2.實時監控端口，可提高故障定位效率，減少人力成本；

3.智能施工確保路由信息準確，減少沉沒端口，節約運維成本；

4.eid電子標識減少紙質標簽  帶來的信息泄露隱患；

5.智能中間配線柜配合智能光纖配線架，可實現機房智能化和電子化，易于部署和維護。

odf光纖配線架

光纖配線架用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集odf、ddf、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

產品特點：

●模塊化：部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號產品的組件具有通用性和互換性；

●系統化：擁有滿足室內、室外各種環境要求的、不同容量的產品，并配有全系列高品質的光器件產品，并能提供系統的解決方案；

●人性化：強調人性化操作、管理等，全正面化操作，對工程施工有深厚的理解，對細節的處理一直堅持精益求精；

●標準化：嚴格遵循行業相關各種標準，并且積極參與行業的各種技術規范的修訂；

●專業化：專業技術人員和生產、檢測設備保障產品性能優越性和可靠性；

依據標準：

●yd/t778-2006《光纖配線架》

使用條件：

●工作溫度：-10℃~+40℃

●貯存溫度：-25℃~+55℃

●相對溫度：≤85％(+30℃)

●大氣壓力：70kpa~106kpa

適用性指標：

●標稱工作波長：850nm、1310nm、1550nm；

●光纖活動連接器：符合gb12507及相關標準的規定；

●光纖光纜符合gb/t11818和gb/t7424的規定。

功能：

●具有光纜固定和保護功能；

●具有光纜終接功能；

●調線功能；

●光纜纖芯和尾纖的保護功能。

機架高度：

●滿足行標規定三種標準尺寸：2600mm、2200mm、2000mm。

●可根據需方不同要求訂做不同規格的產品。

光電性能：

●機架高壓防護地與機架絕緣,絕緣電阻1000mω/500v(dc)無飛弧。

●機架高壓防護地與機架間耐壓不小于3000v（dc）/1min不擊穿，無飛弧。

●光纖連接器損耗≤0.5db

●插入損耗≤0.2db

●回波損耗：fc/pc>40db、fc/upc>50db、fc/apc>60db

●插拔性壽命：>1000次

機械性能：

●塑料件燃燒性能符合gb51697-85的規定。

●光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm。

●光纜進入機箱，曲率半徑大于光纜直徑的15倍。

說明：

●所用鋼板均采用優質冷軋板；

●所用緊固件采用不銹鋼或不銹鋼板電鍍處理；

●所有外觀為金屬的結構件均采用靜電環氧粉  末噴涂。
