三網合一光纜交接箱簡介：

一、概述：

光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及cat二、主要特點：

1.箱體采用高強度的國際航空材料smc（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能。

2.箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結

3.箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安  全可靠，密封性好。

4.采用12芯熔接配線一體化模塊。

5.適合fc、sc光纖適配器的安  裝。

6.有可靠的光纜固定和接地保護裝置。

7.適合于單芯和帶狀光纜的成端。

【寧波嘉鑫愿為您提供優質的產品，良好的的服務！愿與您共同打造通信行業的未來。感謝您對浙江嘉鑫的信任和支持。謝謝您的參與。】

嘉鑫通信自2004年創建以來，堅持深化改革，強化企業管理，積極采用新技術開發新產品。目前公司凝聚了一批高素質的技術、管理人才，配備有先進的研發、生產及檢測設備，全面貫徹iso9001質量管理體系、iso14001環境管理體系認證。

（電信、移動、聯通、廣電、網通）的供應商、嘉鑫通信共同打造的優質產品

直銷地區：華東地區-華南地區-華北地區-東北地區-華中地區-西部地區

ct-gxf09t室外光交箱、ct-gxf11d無跳纖光纜交接箱、三網共建光纜交接箱、免跳纖光纜交接箱、無跳接交接箱、三網合一光纜交接箱、三網融合光交箱、四網合一光纜交接箱、無跳接光纜交接箱、免跳接光交箱、smc光纜交接箱、不銹鋼光纜交接箱

三網合一光纜交接箱：288芯三網合一光纜交接箱、360芯三網合一光纜交接箱、432芯三網合一光纜交接箱、576芯三網合一光纜交接箱、648芯三網合一光纜交接箱、720芯三網合一光纜交接箱、864芯三網合一光纜交接箱、960芯三網合一光纜交接箱、1152芯三網合一光纜交接箱

免跳纖光纜交接箱：96芯免跳纖光纜交接箱、144芯免跳纖光纜交接箱、288芯免跳纖光纜交接箱、360芯免跳纖光纜交接箱、576芯免跳纖光纜交接箱

免跳接光纜交接箱：96芯免跳接光纜交接箱、144芯免跳接光纜交接箱、288芯免跳接光纜交接箱、576芯免跳接光纜交接箱

無跳纖光纜交接箱：96芯無跳接光纜交接箱、144芯無跳纖光纜交接箱、288芯無跳纖光纜交接箱、576芯無跳纖光纜交接箱

不銹鋼光纜交接箱：96芯不銹鋼光纜交接箱、144芯不銹鋼光纜交接箱、360芯不銹鋼光纜交接箱、576芯不銹鋼光纜交接箱、720芯不銹鋼光纜交接箱、1152芯不銹鋼光纜交接箱

smc光纜交接箱：96芯光纜交接箱、144芯光纜交接箱、288芯光纜交接箱、576芯光纜交接箱、720芯光纜交接箱、1152芯光纜交接箱

【hm-gxf05型光纜交接箱】

一、工作環境：

1.環境溫度：-40℃～+60℃

2.相對濕度：40℃時小于95％

3.大氣壓力：70～106kpa

二、產品特點

1.采用熔配一體化抽拉式模塊，使交接箱容量大，密度高。

2.箱體采用高強度smc聚脂箱體，具有良好抗腐蝕、耐老化性能，能抵受劇烈的氣候變化以及適應惡劣的工作環境

3.箱體具有良好的密封性能，防護等級達到gb/t4208ip65級。

4.具有很好的安裝性能及防破壞功能。

5.箱體具有安全可靠的光纜固定與接地保護裝置。

6.高壓防護接地與機箱絕緣電阻：≥2×104mω/500v(dc)

7.箱高壓防護接地與機箱間耐壓≥3000v(dc)/1min，不擊穿，無飛弧

8.箱體靜負荷能力：殼蓋≥980n，側表面≥980n，門鉸鏈≥200n

9.機箱的密封防護等級：達到gb4208標準中ip65級

10.阻燃性能：達到gb4609/fv-0級

11.密封性能：達到gb4208/ip53要求

12.負荷值：殼蓋≥980n，側表面≥400n，支撐件≥200n

13.最小拉脫力：φ0.4-1.2mm導線分別為24-120n

三、用途

1.光纜交接箱是用于室外的主干光纜與配線光纜連接的接口設備，能夠實現光纖的接續，配線有直接連接和交叉連接的功能。

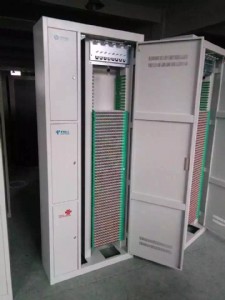

三網合一光纜交接箱介紹

一、概述

光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及catv網線路工程。

二、主要特點

1.箱體采用高強度的國際材料smc（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能。

2.箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結

3.箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好。

4.采用12芯熔接配線一體化模塊。

5.適合fc、sc、lc、st光纖適配器的安裝。

6.有可靠的光纜固定和接地保護裝置。

7.適合于單芯和帶狀光纜的成端。

8.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。

9.箱體防護等級達到gb/t4208-1993標準中ip65等級要求。

10.美觀大方，線條清晰，防腐防水性能好，使用壽命長。

11.光纜交接箱規格：144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。

三.功能要求：

1． 光纜固定與保護功能

應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。

2． 光纜終接功能

應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。

3．調線功能

通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

4．光纜纖芯和尾纖的保護功能

光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。

5．容量

每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。

omdf光纖總配線架、三網合一光總配線架、odf光纖配線柜、三網合一配線柜、三網合一光纜交接箱、免跳纖光交箱、不銹鋼光交箱、三網合一分纖箱、光纜分光箱、光纖分纖箱、光分路器箱、光纖配線箱、onu綜合配線箱、odf單元箱、監控箱、戶外機柜、ddf數字配線架、光纜終端盒、光纜接頭盒、網絡機柜、光纖快速連接器、光纖冷接子、束狀尾纖、跳線、法蘭、光纖桌面盒、光纖信息面板、熔接盤、一體化托盤、皮線光纜開剝器等光纖網絡產品……

【嘉鑫通信產品售后服務承諾書】

為創造名牌，提高企業知名度，樹立企業形象，我公司本著“一切追求高質量，用戶滿意為宗旨”的精神，以“最優惠的價格、最周到的服務、最可靠的產品質量”的原則向您鄭重承諾：

產品質量承諾：

產品的制造和檢測均有質量記錄和檢測資料。

對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

產品價格承諾：

為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。

在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的礎上，真誠以最優惠的價格提供給貴方。

交貨期承諾：

產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

售后服務承諾：

服務宗旨：快速、果斷、準確、周到、徹底

服務目標：服務質量贏得用戶滿意

【嘉鑫通信產品】omdf光纖總配線架、三網合一光總配線架、odf光纖配線柜、三網合一配線柜、三網合一光纜交接箱、免跳纖光交箱、不銹鋼光交箱、三網合一分纖箱、光纜分光箱、光纖分纖箱、光分路器箱、光纖配線箱、onu綜合配線箱、odf單元箱、監控箱、戶外機柜、ddf數字配線架、光纜終端盒、光纜接頭盒、網絡機柜、光纖快速連接器、光纖冷接子、束狀尾纖、跳線、法蘭、光纖桌面盒、光纖信息面板、熔接盤、一體化托盤、皮線光纜開剝器等光纖網絡產品……

8.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。

9.箱體防護等級達到gb/t4208-1993標準中ip65等級要求。

10.美觀大方，線條清晰，防腐防水性能好，使用壽命長。

11.光纜交接箱規格：144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。

三.功能要求：

1． 光纜固定與保護功能

應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。

2． 光纜終接功能

應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安  裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。

3．調線功能

通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

4．光纜纖芯和尾纖的保護功能

光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。

5．容量

每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
