32芯48芯64芯72芯96芯144芯不銹鋼304室內外壁掛三網合一光纜分纖箱是針對ftth建設中采用一級分光或二級分光等不同的場景需求而開發設計的新一款產品，該產品用于配線光纜通過光分路器與蝶形入戶光纜實現連接，從而滿足用戶高速率帶寬業務開通的需求，是odn網絡中重要的光接入點設備。

一、特點

1.適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。

2.模塑箱體，安  裝背板設計，造型美觀小巧，安  裝方便快捷，便于大規模施工。

3.分路器模塊端口傾斜15°設計，走線路由順暢。

4.系列化插片可積木化組合，擴容方便，投資節省。

5.皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。

6.工廠化皮線尾纖，實現高質量低成本快速部署。配線光纜熔接

7.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；

8.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；

9.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；

10.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；

11.熔接后的sc尾纖連接器插入分路器輸入端口，如暫不開通將其停放在“停泊區”；

12.進行光纜加強芯接地，將接地線從光纜入口引出接地；

13.固定好光纜穿線滑塊，將箱體重新安  裝于墻體背板上。

三、特點及結構說明:

1:箱體采用pc/abs合徑材料制作,使用壽命達到20年以上.

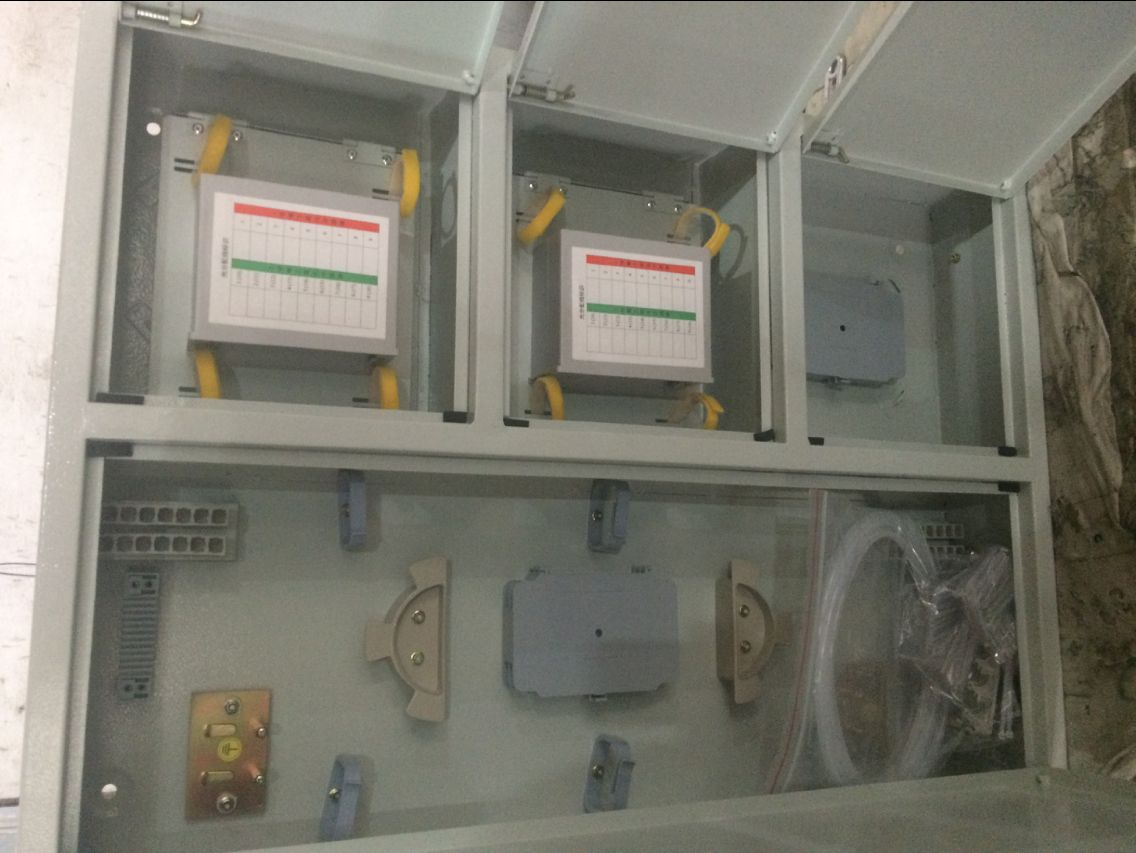

2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.

3:光分器模塊采用抽屜式模塊化設計,具有很強的互換性和通用性.

四、主要技術參數32芯48芯64芯72芯96芯144芯不銹鋼304室內外壁掛三網合一光纜分纖箱

連接器插拔耐久性壽命>1000次。

1. 全程曲率半徑控制，保證在任何位置光纖的曲率半徑大于 30mm。

2. 對每一路光纖均作出明確的標識，從而避免了維護過程中拆卸可能導致的混亂。

3. 阻燃：符合 gb5169.7 實驗a 要求。

五、電氣性能

1. 連接器衰減（插入、互換、重復）≤0.3db；

2. 回波損耗:apc型≥60db，upc 型≥50db，pc型≥40db；

3. 高壓防護接地裝置：

4. 絕緣電阻：≥1000mω/500v（直流）。

5. 耐電壓：≥3000v（直流）/1min，不擊穿、無飛弧。

6. 接地線截面積：>6mm2 ，接地處有明顯的接地標志。

六、優勢  32芯48芯64芯72芯96芯144芯不銹鋼304室內外壁掛三網合一光纜分纖箱

1. 各種接頭端接方便，安  裝靈活。

2. 有抽屜式和固定式等多種規格；

3. 模塊化光纖配線箱端接更方便，使用更靈活；

4. 支持各種光纖連接頭的管理，如sc、lc、st、mt-rj等；

5. 在1u的空間最多可端接48芯lc或mt-rj（24個雙口lc或24個mt-rj）光纖連接頭；

6. 密閉管理；

7. 前面操作，安  裝迅速方便；

8. 高度1u，內置兩組光纖盤繞環；

9. 凹入隱藏式或者齊平鑲嵌式安  裝。

七、32芯48芯64芯72芯96芯144芯不銹鋼304室內外壁掛三網合一光纜分纖箱應用范圍

1.光纜的引入、固定及開剝保護、光纖的熔接及保護、尾纖的儲存、跳纖的儲存及管理、光纖的固定連接及交叉連接等功能； 同時能根據客戶的要求安  裝光分路器、波分復用器等增值模塊單元。
