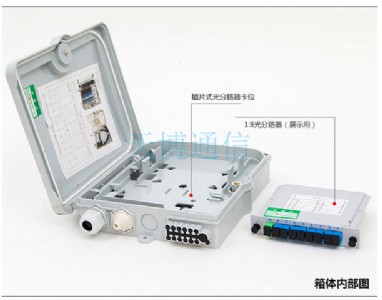

1分8光分路器箱
本廠自開廠多年來，以專業的技術，一流的品質，合理的價格。自主生產光纖網絡通信產品，以質量為前提，能對客戶按時交貨。在中國移動，聯通，電信，鐵通公司贏得了一定的市場。本廠會為每個客戶生產出、滿意實用的產品。
塑料光纖分線箱
12芯塑料光纖分線箱，16芯塑料光纖分線箱，24芯塑料光纖分線箱，32芯塑料光纖分線箱，48芯塑料光纖分線箱，光纖樓道箱，光纖配線箱，光分路器箱。
ty-gfx07系列光纜分纖箱適合于光纖接入網中的鎧裝光纜與入戶皮線光纜交接點使用。箱體采用壁掛或抱桿安 裝方式，適用于室內和室外兩種場景使用；通過sc型光纖適配器及快速連接器對外線鎧裝光纜與入戶皮線光纜之間進行連接與調度。
二、性能指標
工作溫度：-40℃~+70℃；
儲存溫度：-40℃~+70℃；
工作濕度：≤90％（+30℃時）；
大氣壓力：62kpa～106kpa；
絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2x104mω/500v(dc)；
耐電壓：接地裝置與箱體金工件之間的耐電壓不小于3000v（dc）/1min；
插入損耗：il≤0.3db (pc型)； il≤0.3db (apc型)；
回波損耗：rl≥40db (pc型)；rl≥50db (upc型)；rl≥60db (apc型)；
互換性：≤0.2db。
三、 功能說明
箱體采用優質阻燃工程塑料，具有良好的密封性能和耐候性能，適合戶內外壁掛、抱桿安 裝使用，防護等級達ip55級；
專用皮線光纜固定位，保證皮線光纜固定后拉脫力不小于20n；
有專門的快速連接器過路孔，皮線光纜端接快速連接器可在箱體外進行，端接快速連接器操作更方便；
可靠的鎧裝光纜引入、固定、開剝保護及接地裝置，最多固定4根戶外鎧裝光纜，相當于集成了2進2出的光纜接頭盒；
多功能熔接保護座，可滿足48芯熔接保護套管安 放或24芯冷接子的安 放需求；
翻板結構設計，充分合理利用箱體空間，全程保證光纖足夠的彎曲半徑，更方便用戶預留合適的冗余光纖及合理走纖路由；
ty-gfx07系列產品采用相同的箱體，通過配置的調整，從而滿足不同的功能要求。
四、產品列表
序號
名稱
型號
產品特點
1
光纜分纖箱
ty-gfx07a
光纜分纖功能，最多成端24芯，熔接48芯，不裝光分路器
2
光纜分纖箱
ty-gfx07b
分光功能，裝1個1x16插片式光分路器或2個1x8插片式光分路器
一、光分路箱（光纖分線箱）適合于樓道壁掛式安 裝；箱體采用優質冷軋鋼板，smc，塑料制造；箱體設計輕巧靈便，特別適用于pon技術無源光分配網大樓的使用；適用于sc，fc適配器的安 裝與使用；可安 裝各種分光比的plc光分路器。 二、產品的構造 每一個跳接型掛壁式光分纖箱是由箱體、熔接盤、適配器安 裝模塊及光分路器固定模塊四部分組成。 a)、箱體 箱體由優質鋼板制作，結構合理且堅固耐用，采用靜電噴塑防腐；光纜引入口由雙孔進入，配置螺旋接頭可固定光纜，可調配多余光纖的引出，并配置接地防護板加強芯固定。 b)、熔接盤 位于箱體內部，采用平面操作設計，安 全可靠，每盤可收容12芯，光纖芯線并可收容保護余留光纖以免受損；且余留光纖盤放的曲率半徑不小于30mm。 c)、適配器安 裝模塊 固定適配器用，活動連接器可直接拔插。 d)光分路器固定模塊 光分路器可直接放入固定模塊內即可。
室外用smc抱桿式光分路箱/塑料合金光纖分線箱
室內外冷扎板光分路箱/樓道多媒體分線箱/光纖分線盒
一分16光分路箱/一分32光分路器箱/光纖分線箱
smc光分路器箱/abs光分路器箱/冷扎板光分路器箱/塑料合金光分路器箱
塑料插片式光分路器箱一分16和1分32，抱桿式1分16abs光分路器箱，abs塑料分纖箱分線箱光分路器箱，16芯32芯abs插片式光分路器箱，
塑料12芯16芯微型光分路器配線箱，abs壁掛式插片光分路器箱,
abs抱箍式光分路器箱，塑料抱桿式1分16一分32光分路器箱。
1分16抱箍式光分路器箱塑料合金材質，一分16/32光纖分纖箱abs塑料合金。
室外abs壁掛式或抱箍光分路器樓道箱應用于ftth接入系統中的終端接入環節中
特點及結構說明:
1:箱體采用abs合金材料制作,使用壽命達到20年以上.
2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.
應用范圍為ftth的終端光分器用戶接入設備，實現光纖的熔接、分配調度、光分器的配接、用戶端皮纖的接入和分配，實現端接主干光纜與配線皮纖光纜的配接，放置光分路器的功能。本標準對gpx41-xs系列室外光分器配線箱中的分光、熔纖、配線各種性能、技術指標等方面提出了具體的要求。
