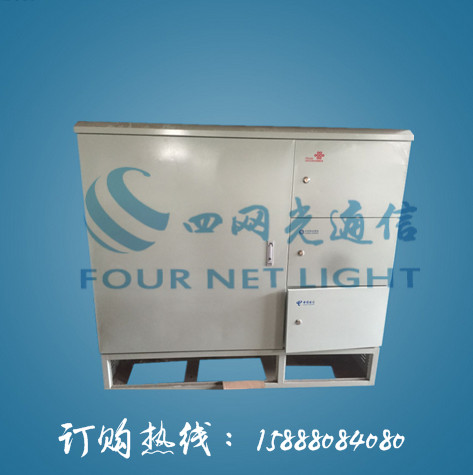

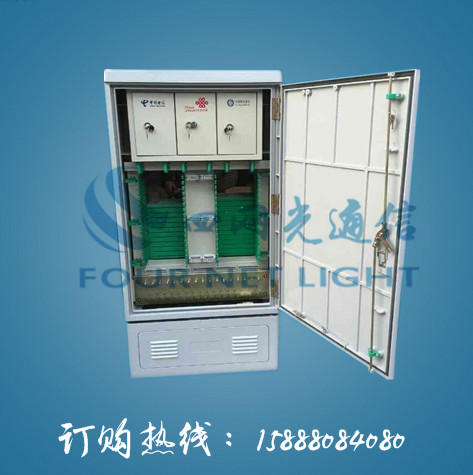

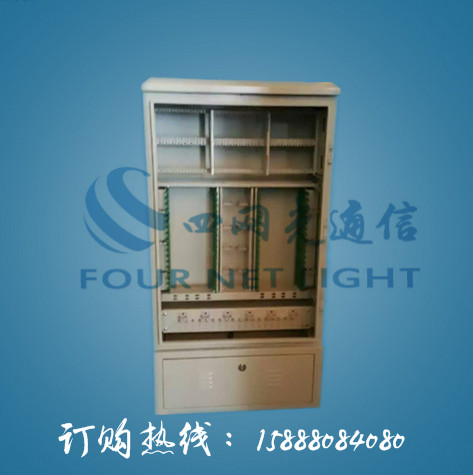

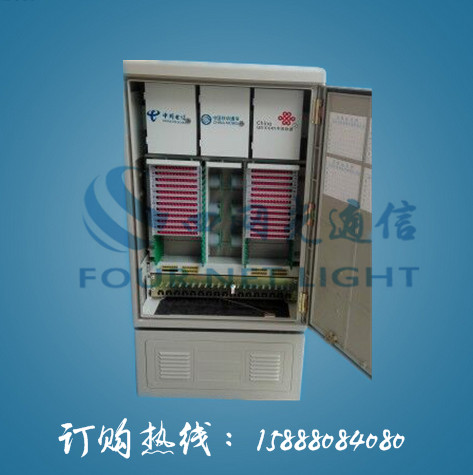

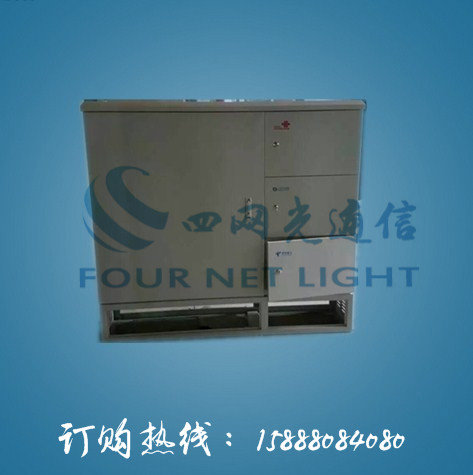

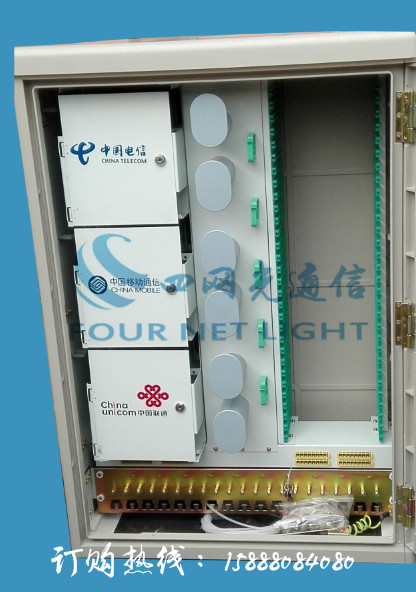

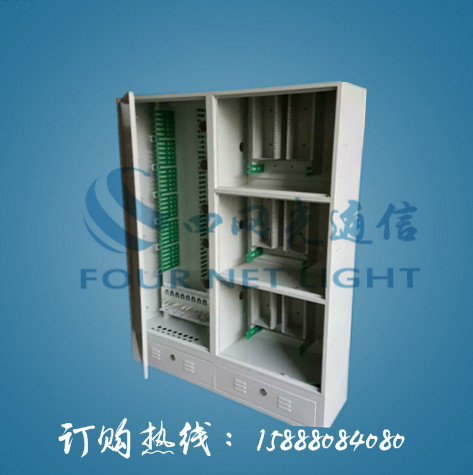

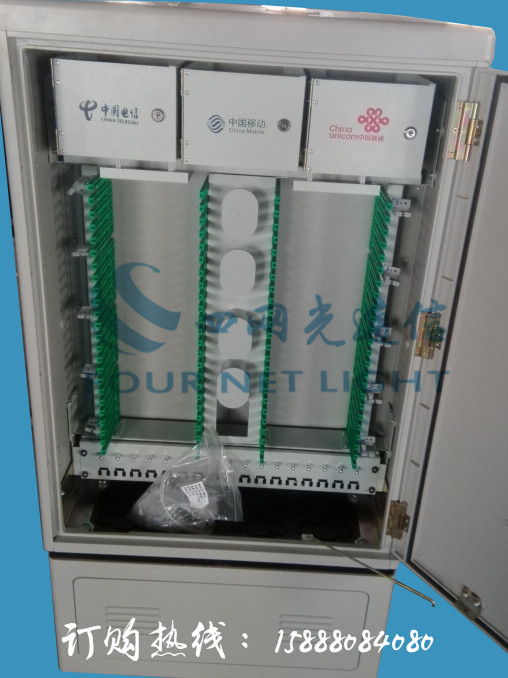

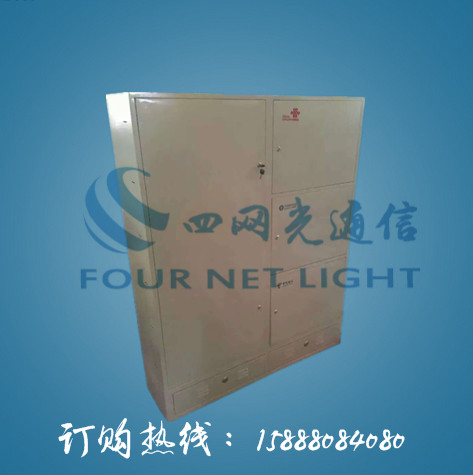

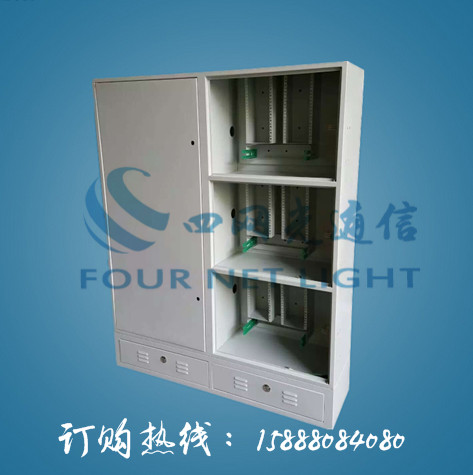

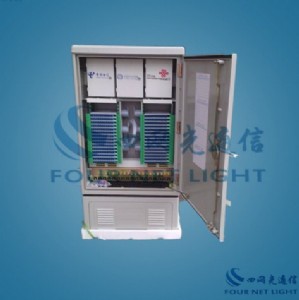

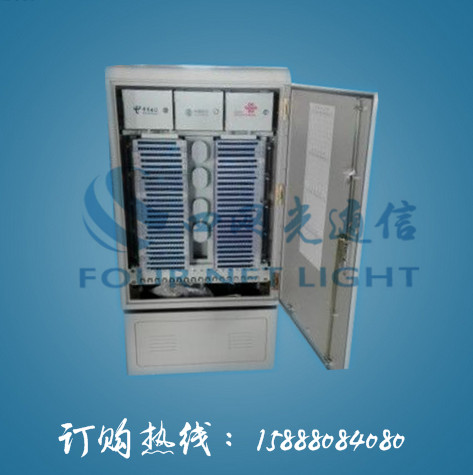

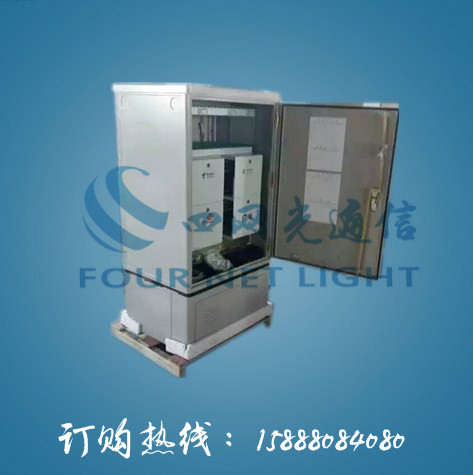

【產品名稱】：swg-576芯三網合一光纜交接箱

【產品型號】：48芯、72芯、96芯、144芯、216芯、288芯、360芯432芯

504芯、576芯、684芯、720芯、792芯、864芯、960芯、1152芯

【產品顏色】：電腦灰

【生產廠商】：四網光通信

【產品材質】：smc復合材質、不銹鋼材質、冷軋鋼板材質

【產品規格】：落地式、壁掛式、三網合一、四網合一、插片式、盒式、無跳接、免跳接、（戶外防水型）

【產品配置】：常規可配sc、fc、lc、st束狀（帶狀）尾纖

【免費印字】：中國電信、移動、聯通、聯通、廣電、鐵通、長城寬帶、可定制

廠家直銷、質量保證、量大優惠、長期大量庫存現貨

一、三網合一光纜交接箱是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與ftth小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。

箱體采用smc材料制造，抗腐蝕耐老化，使用壽命超過20年。

殼體門框四周采用凹槽結構，硅橡膠密封 ，密封性能達到gb4208--1993中ip 級要求。

箱體內部夾以隔熱材料，能有效防止箱內凝露的產生。

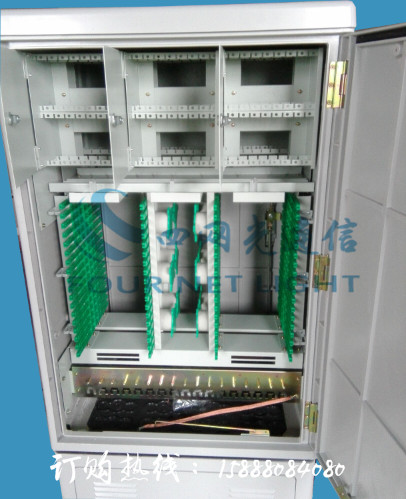

采用12芯熔配一體化模塊，大幅度利用有效空間，大容量為864芯。

卡接式安  裝fc、sc適配器。

前后設通道，可方便跳線靈活跳接

12芯熔配一體化模塊可抽出至箱外，全面正面操作。

有可靠的光纜固定、開剝和接地裝置。

各部件位置和按排，確保光纜在任何位置時彎曲半徑大于40mm。

光纜進殼體接口處，突破傳統方式防水接頭處理光纜密封問題

二、產品詳細說明

1、采用smc材料高潮模壓成型，表面光潔美觀，是光纖接入網中主干光纜節點的接口設備

2、箱體采用雙層結構，中間填充有高性能隔熱材料，具有良好的隔熱效果，能有效防止箱內水氣凝結。

3、箱門采用特種密封門封，防水門鎖及三點式門銷鎖定，安  全可*，密封性好。

4、采用12芯熔接配線一體化模塊，模塊導軌設計，便于模塊的抽拉取放。

5、可安  裝fc、sc、st三種光纖適配器。適配器與接續單元正面呈30°即保證跳線的彎曲曲率半徑，又可避免激光灼傷人眼，卡接式安  裝。

6、有可*的光纜固定和接地保護裝置。

7、防護等級ip65，

8、箱體可配套底座落地、架空、壁掛三種安  裝方式供用戶選擇。

9、產品規格有，144芯，288芯,576芯

使用條件：

工作溫度：-40℃∽+60℃

相對濕度：≤95％ （+40℃時）

大氣壓力：70∽106kpa

貯運溫度：-40℃∽+60℃

防潮防雨防塵防盜符合 yd/t988-1998標準

主要技術參數：

插入損耗：1.31,1.55um ld 光源。單模≤0.18db 多模≤0.30db

回波損耗：1.31,1.55um ld 光源。單模pc≥45db upc≥50db apc≥60db

絕緣電阻：≥2×104mω/500vdc

耐電壓：3kvdc/1min不擊穿，無飛弧

箱體各表面能承受與表面垂直的壓力大于980n，箱門打開后，在外端應能承受的垂直壓力大于200n

三、箱體規格表

外形尺寸

高（*）x寬x深

12芯熔配一體化托盤（只）

12芯直熔盤（只）

大容量（芯）

可外掛光分（1/2分32）數量（個）

安  裝孔距

（axb）

熔配

直熔

1461（1111）x750x580

60

12

720

144

20

614x426（落地）

注：1、12芯熔配一體化托盤尺寸:25x288x180(高)x(寬)x(深)；顏色：蘋果綠。

2、12芯熔配一體化托盤可用適配器類型：sc、fc長條形。

 3、*為不含底座的尺寸。

四、包裝運輸和貯存

1、包裝

本機架包裝箱按gb3873-83中木箱包裝規定要求執行，具有防潮、防震措施。箱內附有裝箱單、備附件、合格證、使用說明書等技術文件，整機用塑料袋封裝。箱內裝有防震、防潮材料、箱外刷有防雨、防潮、疊放防數量及方向等標志。

2、運輸

本機架能適應各種交通工具的運輸，經包裝的產品在運輸過程中，要求環境溫度在-30℃~+55℃，相對濕度≤90％（+30℃時），應有遮蓬，以免直接受雨淋襲和日光暴曬；裝卸和搬運按包裝箱上刷制的運輸作業標志進行。

3、貯存

經包裝的光纜交接箱的箱體疊放數量不應超過包裝箱上刷制的疊放數字。產品應貯存在通風良好、干燥的倉庫中，其周圍不應有腐蝕性氣體存在，貯存溫度為-25℃～+55℃。
