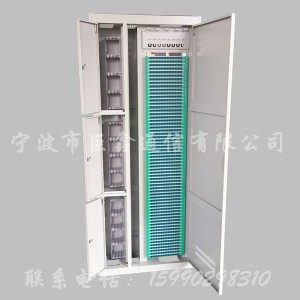

光纖配線柜

1概述 1  本規范書適用于 nsfo 系列光纖配線柜的結構設計、性能及技術指標、安  裝和調試等方面的技術要求。

1.2 本規范書未對一切技術指標及細節作出規定，也未充分引述有關標準和規范的條文。

2產品說明與技術參數

2.1產品名稱：光纖配線柜

2.2產品組成：鈑金柜體、光纜引入固定開剝裝置、熔配單元、皮線光纜引入固定裝置、適配器、集成尾纖等附件

2.3結構特點說明：  光纖配線柜外形尺寸為 2200*840*400 ,2000*840*400,   2000*600*300▲   模塊化設計，容量大，密度高；

▲  足夠的光纜引入空間及固定位置，滿足多根、小芯數光纜引入的要求；

▲  適配器安  裝傾斜 30°角，避免弧光直射入眼并保證光纖彎曲半徑；

▲  可滿足不同環境的安  裝要求；

▲  完善的接地裝置、安  全可靠；

▲  走纖路由標識清晰、完善，方便維護與管理

2.4進纜方式：可采用上進上出，上進下出，下進下出，下進上出。

2.5依據標準：產品應嚴格遵循以下行業標準

▲  yd/t778-2006 《光纖配線架》

▲  yd/t895-1997  《sc/pc 型單模光纖活動連接器技術條件》

▲  yd/t826-1996  《fc/pc 型單模光纖活動連接器技術條件》

2.6技術參數   使用環境要求：

 工作溫度：-40℃～+85℃

 儲藏溫度： -40℃～+85℃

 工作相對濕度：≤85％（+30℃ ）

 大氣壓力：70kpa～106kpa

b) 外觀：  涂覆層表面光潔、色澤均勻、無流掛、無露底，鈑金件表面無毛刺、銹蝕等缺陷
