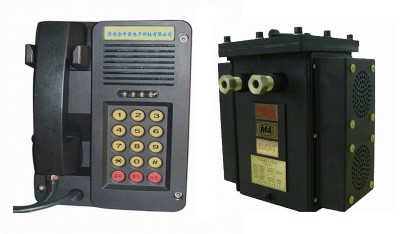

礦用廣播煤礦防爆擴音電話廣播音箱yxj127(d)

礦用型yxj127(d)防爆擴音電話廣播音箱概述
　　隨著地面通信技術的飛速發展，交換機的功能日益增加，通信終端設備的功能和靈活性也不斷得到提高，但在有些場合，如碼頭、煤場、發電廠輸煤系統等場合，環境噪音大，而且只需單方向發布廣播指令,普通自動電話機無法滿足這種要求。鑒于上述原因，濟南金豐源電子科技有限公司通過對現有通信終端設備的調研和多年來一直從事煤礦廣播通信系統和各種通信終端設備研究的技術經驗，研制開發了適合地面各種環境條件需要的高性能、高可靠的yxj127(d)防爆擴音電話廣播音箱。
一、yxj127(d)防爆擴音電話廣播音箱工作站的特點
　　1、yxj127(d)防爆擴音電話廣播音箱是與交換機或調度機配套使用的擴音裝置，彌補自動電話機無擴音功能的不足，該終端具有極佳的高保真擴音性能，特別適用于高噪聲場所如煤礦井下皮帶沿線，煤場、碼頭、發電廠等，作為調度擴音通信及報警通信終端使用。
　　2、通用電話擴音工作站具有功放輸出端子，可外接揚聲器，特別適用于大型廣場使用。
　　3、主要技術參數
       1)防爆形式：礦用本質安全型
       2)撥號方式：dtmf（雙音多頻）
       3)本質安全參數
         *最高輸入直流電壓≤60v
         *最多輸入鈴流電壓≤60v
         *最大輸入直流電流≤35ma
         *最大輸入鈴流電流≤38ma
       4)擴音功率：20w
       5)最遠的通信距離：10km
       6)外箱尺寸：296×182×92（mm）
       7)重量：13kg　　

    4、通用電話擴音終端使用條件：
　　　　溫度： -25—+40℃
　　　　相對濕度： 不大于95％（+25℃）
　　　　大氣壓力：86—106kpa
　　　　環境噪聲：不大于110db
二、yxj127(d)防爆擴音電話站組成
　　擴音話站由kt232煤礦廣播系統、yxj127(c)防爆音箱和yxj127(d)防爆擴音電話組成。
三、主要技術參數和性能
1 、 配接調度機或交換機的適應性
　　a. 用戶線直流開路電壓： 40—60v
　　b. 用戶線直流饋電電流： 23—28ma
　　c. 鈴流電壓： 75±15v 25hz±3hz
　　d. 忙音信號
　　　　頻 率： 450hz±20hz
　　　　斷續比： （0.3—0.4）s：（0.3—0.4）s
　　　　電 平： -8 — -12db
2 供電方式
　　交流：127v±10％。
3 降噪性能 在120分貝噪聲環境下，通話清晰度100％。
四、安裝及使用說明
　　1 、 yxj127(c)煤礦廣播防爆音箱四個接線嘴，一個是127v電源進線，另兩個分別是電話用戶線進線和接電話機，如果連接獨立的功放工作（不接電話機），第四個接線嘴可輸出音頻信號。安裝擴音裝置前，先檢查各主要性能是否正常。電源線接上127v交流，按照接線板對應的接線要求接線，話機手柄不摘，主叫振鈴三聲后，被叫擴音自動打開，開始擴音。
　　2、對方掛機，喇叭輸出忙音四聲后，擴音自動關閉。
　　3、擴音功率調整
　　由另一用戶撥號呼叫該擴音裝置，振鈴或擴音擴播時，根據現場需要調節音量電位器（ 在線接線端子板上，50k線性精密電位器 ），可調整功放輸出功率。順時針方向旋轉，輸出功率增大；逆時針方向旋轉，輸出功率減小。功率5w～10w調（出廠調在5w）。
　　4 、擴音裝置本身無任何操作，工作過程為：交換機或調度機向該裝置發送振鈴信號，擴音裝置接收該振鈴信號，并記錄振鈴次數，當振鈴次數達到設定次數后，擴音裝置自動打開擴音電路，呼叫用戶聽到“叮咚”提示音，提示此時裝置處于擴音狀態，同時擴音指示燈亮。若在擴音時主叫掛機，擴音裝置得忙音，并通過對忙音信號的檢測來關斷擴音電路，使擴音裝置恢復等待狀態。
