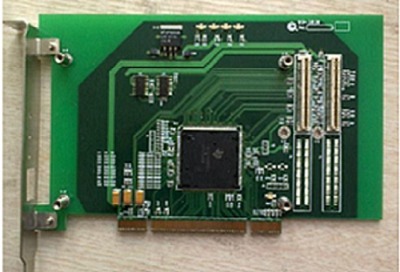

功能型號                                                                                                                 pxiebpmcx4   本板卡可以使標準的pmc板卡安 裝于帶有pxie插槽的pc機上使用,安 裝后占一個4hp槽位,安 裝后工作在pcie x4模式。pcie支持x4 v2.0,板載pcie to pci橋,實現pmc模塊和pc機通信。

功能描述

接口：pci,pci-x接口,支持pxie。

時鐘：133,100,66,50,33,25mhz pci(x)時鐘頻率

總線寬度支持： 32位或64位

電源：pxi提供12v電源,板上提供12v轉5v供給pmc模塊

軟件接口：透明傳輸,寄存器在配置空間,無需寄存器操作,pmc子卡安 裝到本接口卡后驅動無需做任何改動。

初始化：通過撥碼開關出廠配置為自動識別模式,不需要軟件操作

vio:vio電平設置為3.3v

尺寸：3u,4hp

結構：多層fr4 pcb板,

撥碼開關設置：默認1,4 on,其它為off,此為最 優 設置。如需要了解其它使用方法請聯系我們。

idsel:idsel連接到pmc接口的ad16。

pmc接口其它說明：j2管腳58,60,64均為斷開。

特殊需求

如需要了解其它使用方法請聯系我們。

配件

無任何配件

軟件

使用透明橋芯片,本卡不需要安 裝任何驅動程序。

軟件接口：透明傳輸,寄存器在配置空間,無需寄存器操作,pmc子卡安 裝到本接口卡后驅動無需做任何改動。
