一、zigbee模塊,智能燈控zigbee wifi,zigbee轉wifi模塊介紹

1、概述

   本demo板用于實現zigbee網絡與wifi網絡的相互轉化。及zigbee模塊如cc2530通過串口通訊與wifi模塊，實現互聯網訪問zigbee網絡。

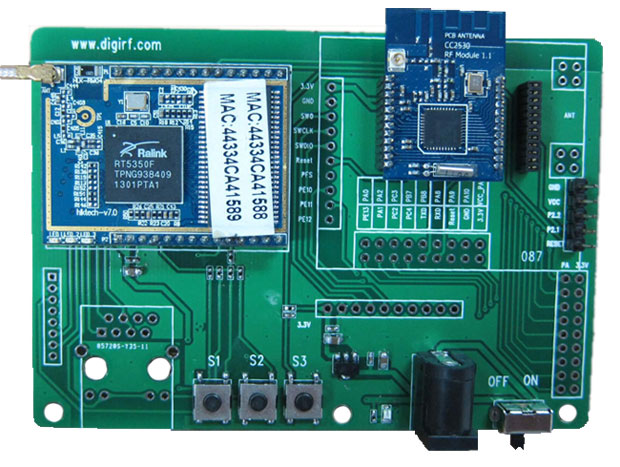

2、demo board外觀介紹

s2：用于將wifi模塊恢復出廠設置，用戶設置的參數將全部清空。

s3：為cc2530復位按鈕

二、demo board操作

1、wifi模塊操作

   wifi模塊可以支持兩種工作方式，即wifi模塊做wifi client連接到路由器、作為無限ap允許其他無線設備接入。

wifi client用法：

第一步：wifi模塊使用5v電源供電，正常供電后，等待一定時間后，在手機或者筆記本的wifi列表里面查找到wifi模塊的wifi網絡：serial-wifi.

第二步:鏈接該網絡，在瀏覽器輸入192.168.16.254，進入路由器配置web頁面，wifi網絡的默認密碼是12345678，

登錄賬戶:admin

登錄密碼:admin

進圖配置頁面

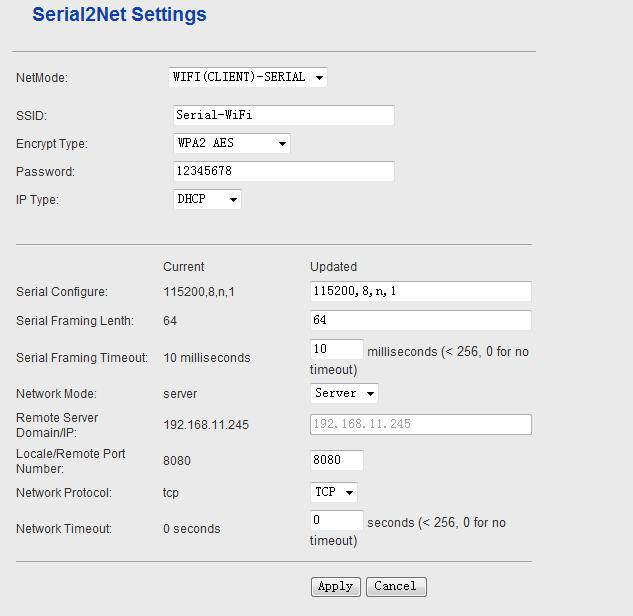

第三步：設置wifi模塊工作在wifi client模式，配置參照下圖

注意：

ssid：該wifi模塊希望加入路由器的ssid(目標路由器)；

encrypt type:加密方式，選擇與目標路由器設置相同，一般默認

password：目標路由器的wifi密碼。

ip type：選擇是否動態獲取ip.,如果設置為動態獲取ip，則繼續往下設置。

serial configure:串口配置，只要保證與cc2530的工作狀態一致即可。

最后點擊 apply。

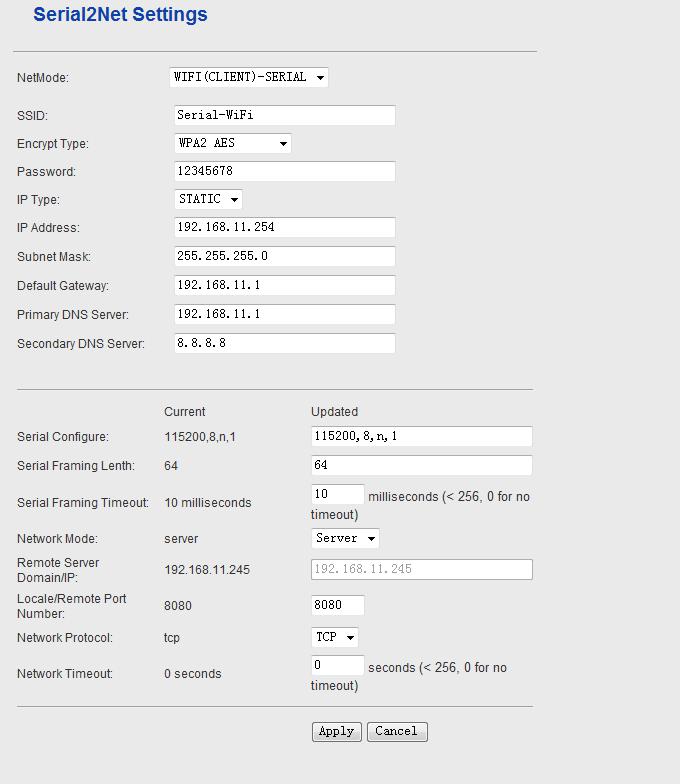

如果設置為靜態ip：

ip address:設置為目標路由器ip地址池內的有效ip

defaultgateway:默認網關，設置為目標路由器的默認網關。

其他參數默認即可。最后點擊apply。

注意，如果設置為動態ip方式，那么wifi模塊的ip地址不可預知，但可以根據wifi模塊的mac地址在目標路由器的dhcp服務器列表里面查找。wifi模塊地址格式：

44334cb1b896  為64位mac地址。

第四步：使用tcp_udp軟件測試通訊。

先將筆記本或者手機連接目標路由器wifi網絡。

然后將demo board的tx,rx引腳短路，然后利用tcp_udp工具連接模塊，通過收發數據進行測試。
