產品介紹 obd是英文on-board diagnostics的縮寫，中文翻譯為“車載自動診斷系統”。這個系統將從發動機的運行狀況隨時監控汽車是否尾氣超標，一旦超標，會馬上發出警示。當系統出現故障時，故障燈或檢查發動機(check engine)警告燈亮，同時動力總成控制模塊將故障信息存入存儲器，通過一定的程序可以將故障碼從pcm中讀出。根據故障碼的提示，維修人員能迅速準確地確定故障的性質和部位。

obd車輛診斷可以實時監控車輛的運行，實時發現車輛故障，解決故障于未然，確保人車安  全，同時體積小巧、穩定性能好，價格適中、可靠性高，特別適合家用轎車、公司車輛、政府單位車輛、租賃車輛等。具有安  裝方便（不破壞原車電路），使用操作簡單、隱蔽性好、實用性強。

全內置產品，安  裝方便，隱蔽性好！

車輛obd遠程診斷系統典型應用

1﹑4s店

實時統計車輛行駛里程，實時監控發動機狀況；

方便客戶及時保養車輛以及車輛故障及時發現處理，gps輔助準確救援

2、環保部門

實時檢測車輛尾氣排放，一旦發現異常，立即處理，減少環境污染

3、保險公司

實時檢測統計司機的駕駛行為，保險公司可以針對統計報表進行駕駛行為和保費掛鉤，同時建議司機有針對性的改善駕駛習慣，減少事故發生。

4、公司車輛里程補貼

準確統計車輛行駛里程，為公司提供方便準確快捷的結算支持；同時配備了掉主電報警，防止司機的不良行為。

5、基本定位需求

不破壞原車電路，安  裝快捷、方便！同時具備實時定位、軌跡回放、超速報警等功能。

功能說明

obd功能：

1. 精確里程統計：方便客戶及時保養車輛，確保車輛使用安  全

2. 油耗統計：瞬時油耗、百公里平均油耗、油耗使用累加

3. 故障碼實時上報：實時上報發動機ecu故障碼，小問題早發現早處理，防患事故于未然，減小人員財產損失

4. 行駛時間統計：統計行駛時間，防止疲勞駕駛

5. 4s店遠程實時監控：全天24小時實時檢測，愛車貼心服務

6. 其它數據：實時車速、最高車速、發動機動力負荷、節氣門開度、發動機轉速、蓄電池電壓等：讓車主實時了解車輛狀況。

7. 保護隱私：為了保護車主隱私，可以關閉gps功能，只保留obd功能（需定制）

8. 駕駛行為統計：統計急加速和急減速來評估車主駕駛行為，為車主駕駛行為規范以及保險公司投保提供數據支持。

gps定位功能：

1、 短信密碼保護（可以修改）

2、 授權電話號碼的設置（系統可設置3個授權電話號碼）

3、 車主手機定位

4、 設置自動上傳信息

5、 自動上傳信息間隔設置

6、 acc狀態自動檢測

7、 超速報警

8、 電瓶拆除報警

9、 電子圍欄越界報警（禁止駛?cè)搿⒔�止駛出�?

10、支持盲區補報,保存超過3000個位置點

11、支持中文位置短信（需要平臺支持）

12、支持gps 基站雙定位（基站定位需要平臺支持）

13、支持北斗gps雙模（選配定制）

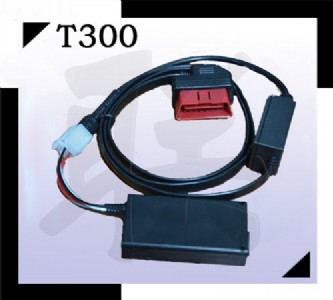

產品配件                         gps 主機（內置高溫鋰電池）1臺obd轉換線1條雙面膠貼一對sim卡托盤1個保修卡1張說明書1本

整機主要技術參數

工作電壓：   9～40v/dc  （支持12v車輛）

電源抗反接特性： ≥80v

功   耗：  40ma@12v

休眠功耗：  <30ma@12v

內置高溫鋰電池：500ma

后備電源待機：6 ~ 10小時

終端尺寸：

產品介紹

一、產品設計特點

★  采用工業級cdma模塊

★  工業級cdma模塊設計

★  工業級arm單片優化設計

★  高可靠性供電保護電路，確保設備不被正負高脈沖電壓沖擊壞，最高沖擊電壓175v三重復位保護電路，確保設備永不死機

★  gps、北斗雙優化設計，選擇不同的配件即可靈活實現gps定位，或者gps北斗雙模定位

★  強大的研發團隊，支持客戶的個性化需求設計

★  嚴格的產品采購生產機制，確保產品品質和一致性

★

體積小巧、功能強大、穩定性能好，價格適中、可靠性高，特別適合家用轎車、公司車輛、政府單位車輛、租賃車輛、貨運車輛等。具有安裝方便，使用操作簡單、隱蔽性好、實用性強。

二、功能說明

1、 短信設置監控手機號碼

2、 短信密碼保護（可以修改）

3、 授權電話號碼的設置（系統可設置3個授權電話號碼）

4、 車主手機定位

6、 設置自動上傳信息

7、 自動上傳信息間隔設置

8、 acc狀態檢測

9、 一路a/d轉換，電壓范圍0 ~ 24v（可作油量檢測用，需要平臺支持）

10、 斷油斷電(/恢復油路電路)

11、超速報警

12、電瓶拆除報警

13、gps故障報警

14、電子圍欄越界報警（禁止駛?cè)�、禁止駛出�?

15、外接攝像頭拍照

16、支持遠程升級（方便客戶更改各種平臺協議，以及軟件功能修改）

17、支持盲區補報

三、3g對講系統介紹

通過電信的cdma優質網絡，使用快速的internet網絡和多級并行服務器構架方案，把辦公室的調度員、移動人員、以及車輛，進行一個完整的整合，實現多放實時不限區域的對講。

不限區域，只要有cdma信號的區域就能實現對講。

同時能實時查看車輛的位置和狀態，包括歷史軌跡，超速，里程，油耗，通過拍照獲得現場圖片。

五、整機技術參數

整機主要技術參數

設備性能指標

工作電壓

9～32v/dc  （可以直接接12v或者24v車輛）

電源抗反接特性

≥80v

功   耗

40ma@24v

后備電源待機

4~8小時

終端尺寸

80 x 62 x 33（厚）mm

重  量

600g

cdma

cdma2000 1x 800mhz頻段

工作溫度

-20℃～+65℃

工作濕度

5％-95％

存儲溫度

-40℃～+85℃

gps性能比較

靈敏度

捕獲靈敏度：-160db

廠家

ublox 7代

通道數

并行50通道

gps定位時間

冷啟動小于48秒；熱啟動小于8秒；溫啟動小于38秒，重捕獲時間1.0秒

定位精度

<5米

速度精度

0.1米/秒

北斗性能指標

靈敏度

捕獲靈敏度：-165db

頻率

l1 c/a code

通道數

并行66通道

北斗定位時間

冷啟動小于35秒；熱啟動小于2秒；重捕獲時間小于1.0秒

定位精度

≤5.0米水平（北斗）

速度精度

0.1米/秒

重  量：    120g

工作溫度：    -20℃～+70℃

工作濕度：   5％-95％

存儲溫度：  -40℃～+85℃

gsm頻段：   四頻 850mhz/900mhz/1800 mhz/1900 mhz

gps性能指標：

靈敏度：    -162db

接收板結構：    車載機模組 48通道

定位精度：    < 5米（95％）；

冷啟動時間：    < 48秒（平均）

溫啟動時間：    < 38秒（平均）

熱啟動時間：    < 8 秒（平均）

天  線：    內置gps高靈敏度天線

obd參數：1.  小轎車專用obd接口2.  支持12v電壓3.  支持多種汽車協議：can11_500k，can29_500k， can11_250k， can29_250k，kwp2000，iso14230     iso91414.  工作電流：30ma5.  休眠電流：8ma6.  里程統計：誤差<1％一、 故障分析1. 指示燈狀態綠燈：gps工作指示燈綠燈閃一下，表示gps定位正常；綠燈閃兩下，表示gps不定位；綠燈閃三下，表示gps模塊故障，沒有數據輸出（可能gps故障）；紅燈：gsm工作指示燈紅燈閃一下，表示gprs連接服務器正常；紅燈閃兩下，表示沒有連接服務器；紅燈閃三下，表示沒有插sim卡或者沒有注冊網絡；
