產品介紹

一、 產品概述

智聯控三年超長待機gps定位設備zlk-gl500采用全內置天線（內置gps，內置gsm天線），超低功耗，采用進口一次性超低自放電電池而設計的gps定位終端。設備不工作時完全關機休眠，內部高精度計時器確保下一個工作周期準時啟動上報定位數據，一天上報一條數據可以滿足最多3年的定位需求，可以滿足長期的位置監管需求，同時支持基站定位，滿足gps沒有信號時的輔助使用。

二、 功能說明

1.  短信修改上報間隔

2.  最長24小時上報一條，最長待機3年

3.  1小時上報一條，最長待機一個月

4.  5分鐘上報一條，可以工作一個禮拜

3.  使用中可以通過短信修改上報間隔

4.  設備上報電池的電量信息

5.  gps、基站輔助定位（需要平臺支持）

6.  最小工作模式5分鐘一次

8.  短期監控建議使用可充電式電池（客戶自己購買，可充電電池可以重復使用）

9.  長期監控建議使用一次性鋰離子電池（標配2節）

10. 強磁（選配）

11. ip56級防水防塵設計

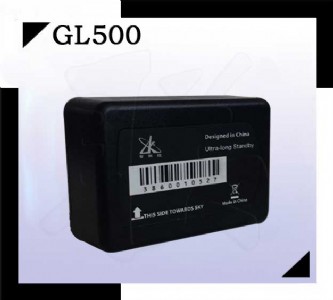

三、 產品圖片

開始使用前，請檢查下面部件是否完全，如有遺失，請聯系供應商。

體積：83mmx62mmx30mm（厚度）

四、 電  池

 日本松下 panasonic 一次性鋰電池 cr123a

松下panasonic 一次性鋰電池cr123a，擁有最先進的li-mno2一次性鋰電池生產工藝，性能優異，優良的放電曲線和低內阻，技術成熟性能穩定，性價比高，自放電率極低，第一品牌，質量保證！

★ 鋰亞硫酰氯  電池額定電壓為 3.0v，電池容量：1400mah，

★ 工作電壓隨負荷而變化，一般在2.8v~3.2v之間，是目前所有單體電池當中最高的。

★ 更為寬闊的工作溫度范圍（儲存：-60/100℃ ，工作：-60/85℃）

★ 更少的自放電，更長地貯存、使用壽命（小于1％，6~15年）

★ 更突出的安  全性能（無運輸限制，ul認證，符合en50020“歐洲防爆電氣標準”要求，可以在爆炸性環境下使用）

五、 主要技術參數

工作電壓：   3.0v dc  （不管是用一次性電池還是可充電電池，都要選擇3v的）

功   耗：   <100ma（3.0v時 平均電流）

電    池：  3.0v 一次性電池或者充電電池

終端尺寸：   83 x 62 x 30（厚）mm

重    量：    110g（含2節電池）；160g（帶強磁和2節電池）

工作溫度：    -20℃～+70℃

工作濕度：   5％-95％

存儲溫度：   -40℃～+85℃

gsm指標：

頻段：   四頻 850mhz/900mhz/1800 mhz/1900 mhz

gps性能指標

靈敏度：    -163db

接收靈敏度：    車載機模組 24通道

定位精度：    < 10米（95％）；

冷啟動時間：    < 48秒（平均）

熱啟動時間：    < 8 秒（平均）

天  線：    高性能gps陶瓷天線

六、 安  裝注意事項

1.  sim卡裝好后，卡扣卡牢，防止使用過程中因震動導致sim卡松動或脫落

2.  電池安  裝需注意方向，嚴格按照設備上的指示進行安  裝

3． 電池裝好后，藍綠指示燈會閃爍一下，表示電源正常設備開始工作

4.  放置時正面朝上，保證gps天線信號接收正常

七、 指示燈

 藍色：gps （一秒鐘閃一下，表示定位成功）

 綠色：gsm （一秒鐘閃一下，表示上線正常；閃兩下表示沒有注冊網絡；閃三線表示沒有檢測到sim）

設備第一次上電后，指示燈會有序的閃動一下，表示設備開始正常工作，在裝電池時注意觀察；第一次裝電池的5分鐘設備會正常工作，并且通過指示燈來指示工作狀態，5分鐘后進入休眠模式，并關閉指示燈（以后指示燈再也不會亮了）。
