kt258(b)礦用人員定位系統

一、kt258(b)礦用人員定位系統功能

1．監測

（1）具有攜卡人員出/入井時刻、出/入重點區域時刻、出/入限制區域時刻等監測功能。

（2）具有識別攜卡人員出/入巷道分支方向等功能。

（3）具有識別卡工作是否正常和每位下井人員攜帶一張唯一性檢測功能。

（4）系統能對乘坐電機車等各種運輸工具的攜卡人員進行準確識別。

（5）能識別多個同時進入識別區域的識別卡。

2．管理

（1）系統具有攜卡人員入井總數及人員、出/入井時刻、下井工作時間等顯示、打印、查詢等功能。

（2）具有超時人員總數及人員、超員人員總數及人員報警、顯示、打印、查詢等功能。

（3）具有攜卡人員出/入重點區域總數及人員、出/入重點區域時刻、工作時間等顯示、打印、查詢等功能。

（4）具有超時人員總數及人員、超員人員總數及人員報警、顯示、打印、查詢等功能。

（5）具有攜卡人員出/入限制區域總數及人員、出/入限制區域時刻、滯留時間等顯示、打印、查詢、報警等功能。

（6）具有特種作業人員等下井、進入重點區域總數及人員、出/入時刻、工作時間顯示、打印、查詢等功能。

（7）具有工作異常人員總數及人員、出/入時刻及工作時間等顯示、打印、查詢、報警等功能。

（8）具有攜卡人員下井活動路線顯示、打印、查詢、異常報警等功能。

（9）具有攜卡人員卡號、姓名、身份證號、年齡、職務或工種、所在區隊班組、主要工作地點、每月下井次數、下井時間、每天下井情況等顯示、打印、查詢等功能。

3．存儲和顯示

（1）系統具有按部門、地域、時間、分站、人員等分類查詢、顯示、打印等功能。

（2）具有存儲功能、具有漢字報表、初始化參數召喚打印功能；具有漢字顯示和提示功能。

（3）具有列表顯示功能；具有模擬動畫顯示功能；具有系統設備布置圖顯示功能。

4．人機對話

礦用人員定位系統具有人機對話、操作權限管理以及自診斷功能；系統主機具有手動雙機切換功能。

5．備用電源

礦用人員定位系統采用在不同的硬盤上進行自動數據備份；有備用電源。

6．系統功能

礦用人員定位系統具有軟件自監視、軟件容錯功能，同時具有實時多任務功能，對參數傳輸、處理存儲和顯示等能周期地循環運行而不中斷。

◆實時井下人員動態顯示功能：

 任一時間井下某個地點究竟有多少人，這些人都是誰

 查詢一個或多個人員現在的井下實際位置

 記錄有關人員在任一地點的到/離時間和總工作時間等一系列信息，可以督促和落實重要巡查人員（如：瓦斯檢測人員）是否按時、到點的進行實地查看，或進行各項數據的檢測和處理，從根本上盡量杜  絕因人為因素  而造成的相關事

 緊急呼救功能

◆網絡共享功能

 可實現多點共享，供多個領導同時在不同地點查看人員數據。

◆豐富的地圖功能：

 具有放大、縮小、移動、標尺測距、視野控制、中心移動、土層控制、地圖打印等功能

◆禁區報警功能：

 對于指定的禁區，如果有人員進入，實時聲音報警，并顯示進入禁區的人員

◆人員軌跡查詢：

 可查找某個人在某個時間段內所經歷的路徑，并在圖中畫出線路軌跡

◆豐富的人員下井考勤能力：

 可對出入井人員進行統計，實現下井人員考勤記錄，建立人員出入井的各種信息報表（如：下井時間報表、出勤月報表、加班報表、缺勤報表等等）

◆災后急救信息：

 一旦發生各類事故，上位機上立即能顯示出事故地點的人員數量、人員信息，人員位置等信息，大大提高搶險效率和救護效果

◆車輛及設備管理：

 車輛的出入統計、定位以及其他重要設備的具體位置

◆聲光報警

 120db高分貝蜂鳴器和φ10高亮度發光二極管閃爍報警。

    ◆雙向通訊

 128*64的藍屏液晶，顯示直觀。可顯示此服務區內的人數、時間。并可接收井上管理人員下傳的文字信息。如提醒、通知等.

 識別卡具有求救功能，可通過讀卡分站向地面主機發送求救信號

二、kt258(b)礦用人員定位系統軟件介紹

1．系統登陸

輸入你的管理或瀏覽賬號和密碼登陸系統：

在登陸界面中有3個選項， 可進入井下人員定位的主界面， 可進入地圖編輯的主頁面， 可進入配置和注冊的頁面。

（1） 選擇井下人員定位系統如下圖：

（2） 選擇地圖編輯如下圖進入圖片編輯頁面：

（3） 登陸設置界面：

一般設置串口端口號為1，也可設置其他端口號（根據端口占用情況），點擊設置即可。注冊所需要的礦名（把注冊文件考入制定目錄下），點擊設置即可。

2、系統的管理設置

（1）用戶的管理：

在這里可設置系統管理員（最高權限）、操作員、以及瀏覽者的賬號和密碼。并提供修改和刪除功能菜單。

（2）系統查詢操作日志：

提供查詢所有賬號的登陸時間，修改、保存，退出所有動作等重要信息。

（3）井下實時地圖：

顯示井下地點安  裝的分站和分站周圍的人員實時信息。

3．應用環境的設置

包括了區域類別、區域、分站等管理項。

（1）區域類別管理 區域類別的添加、修改和刪除等信息：

（2）區域管理 區域的添加、修改和刪除：

（3）分站的設置  分站的添加、修改和刪除：

4．人力資源設置

包括單位部門、班組、職務、工種設置、人員管理:

（1） 單位與部門的添加、修改和刪除：

（2） 班組的添加、修改和刪除：

（3） 職務的添加、修改和刪除：

（4） 工種的設置：

（5） 人員的添加、修改和刪除：

5．查詢和打印

  包括按部門、區域、工種、出/入井、下井超時、記錄超時、超員報警、區域報警、工作異常報警、限制區域報警、重點區域報警、人員軌跡、緊急求助報警的查詢。

（1）按部門查詢及打印：

（2）按區域查詢及打印

（4） 按工種查詢及打印：

（5） 按出/入井查詢及打印：

（6） 按下井超時報警查詢及打印：

（7） 按記錄超時報警查詢及打印：

（8） 按超員報警設置、查詢及打印：

（9） 按區域報警查詢及打印：按工作異常報警查詢及打印：

（10）按限制區域報警查詢及打印：

（11）按重點區域報警查詢及打印：

（12）按人員軌跡查詢：

（13）按緊急求助查詢及打印：

6．考勤管理

系包括考勤時值、時間提前量的設置以及日報表月報表的查詢和打印。

（1）工作時制的設置：

（2）設置工作實間的提前量：

(3)考勤日報表的查詢和打印：

(4)考勤月報表的查詢和打印：

7、系統的退出

系統退出必須輸入用戶名和密碼

三、kt258(b)礦用人員定位系統技術指標

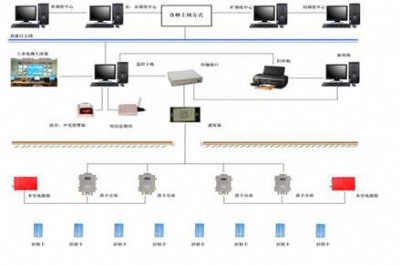

為達到并滿足煤礦井下人員管理的要求，通過井下各分站監測，并經分站將監測信息傳送到地面中心站，經處理后顯示、傳輸，供有關人員及時全面掌握井下人員狀況。濟南金豐源電子科技有限公司根據礦用人員定位管理系統設備匯總表中列出并提供工控機、 數據傳輸接口、礦用本安  型讀卡分站kt258-f和礦用識別卡kt258-k組成的礦用人員定位管理系統。

kt258(b)礦用人員定位系統主要產品的具體技術參數如下：

☆通信方式

 系統通訊方式為主從雙向半雙工

 地面傳輸接口與上位計算機有線傳輸：rs232信號

 地面傳輸接口與井下分站之間有線傳輸：can信號

☆讀卡容量

 系統讀卡容量最多9999個。

☆帶載能力

 系統帶載分站的能力不小于250個。

☆誤碼率

 系統的誤碼率應小于10-8

☆傳輸介質

 接口與井下分站之間的傳輸介質是在安  標證有效期內的礦用阻燃通訊電纜。

 單（多）模光纖

工作波長：多模820nm；單模：1310nm、1550nm

光纖接口：st、sc、fc接頭可選

☆ 接口至分站之間的最遠傳輸距離

 電纜：10km。

 單模光纖:10-120 km

 多模光纖:2 km
