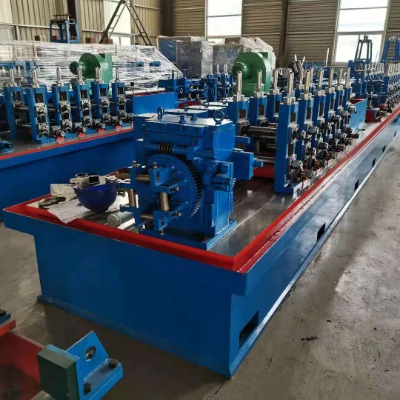

方管加工機器圓管機

工藝流程

開卷→立式活套→校平→軋制成型→高頻焊接→刮刀→冷卻 →定徑→矯直→飛鋸切料→下料

ghg32擴63高精度高頻焊管生產線用于生產直徑為φ12-φ63mm,壁厚為0.5-2.0mm的高頻焊鋼管,還可以生產相應的方矩型管20x20-50x50mm、異型管。

二、原材料、成品、工藝、及用戶配置簡介

1、適應材料：

（1） 熱軋或冷軋帶鋼（符合gb700-88或gb1591-88）

（2） 材質：低碳鋼、低合金鋼δs≤345mpa   δb≤610mpa

   （3） 帶鋼厚度：0.5-2.0mm（符合gb708-88）

   （4）鋼帶寬度：40-200mm（±0.2mm）

   （5）鋼帶內徑：φ280-φ460mm

   （6）鋼卷外徑：φ600-φ1000mm

   （7）最 大 卷重：2000kg

2、加工鋼管尺寸范圍：

（1）外徑：φ12-φ63mm

   （2）壁厚：0.5-2.0mm

   （3）長度：4-8m

3、產品（鋼管）生產工藝流程

原料（帶鋼卷）→放料→鋼帶首尾剪切及對焊→儲料倉→被動矯平→成型軋制→高頻焊接→去除焊縫毛刺→冷卻→定徑→粗矯直→定尺切斷→收集

4、產品精度：外徑公差±0.05mm

5、配置高頻設備：150kw

高頻焊管機是以帶鋼為原料,經開卷、成型、高頻焊接、解決焊瘤、定徑、校直、切斷等一系列制管工序制造出圓鋼管或各樣式一行鋼管的成套設備。采用輥式成型將帶鋼冷彎加工成圓坯,通過高頻感應加熱將焊縫擠壓形成圓管,在經過定徑加工生產出各樣式標準規格的圓管、方矩形管。

高頻焊管用途：

焊管,直縫高頻焊接鋼管具有工藝相對簡單,速度快連續生產的特點,在民用建筑、石化、輕工等部門有許多用途。多用于輸送低壓流體或做成各樣式工程構件及輕工產品。
