yk-60搖擺式顆粒機產品介紹

    yk-60是根據藥品生產gmp的要求而設計制造的新機型，整機外型全用優質不銹鋼板封閉。使整機外型整潔美觀，特別是篩網采用金屬絲網或不銹鋼板網。使顆粒的質量和經濟效率有較大的提高。

    搖擺式顆粒機用以將潮濕的粉料研制成所需的顆粒，也可將塊狀的干料粉碎到所需的顆粒。主要特點是篩網裝拆簡易，還可適當調節松緊。七角滾筒拆卸方便、容易清洗。機械傳動系統全部封閉在機體內，并附有潤滑系統，整機運轉平穩。

yk-60搖擺式顆粒機使用范圍

1、本機是一種用旋轉滾筒的搖擺作用，通過鐵絲篩子可以將潮濕的粉末 原料研成顆粒，亦可廣泛的用作粉碎已成了塊子而成為現成的顆粒用。

2、在化學藥品方面用作濕合的粉末研成顆粒，烘干后供壓制片劑，又可以粉碎在儲藏期間而凝結成塊的或在化學加工過程中所結塊的塊子，在食品工業上用作處理糖果及糖混合物和麥芽牛乳等品，在其他工業上如陶瓷、塑料等混合料成為成型顆粒。

3、它不適用于半固體、流體、漿狀或磨損之用。

yk-60搖擺式顆粒機基本特征

1、機器結實有力，操作簡易，運轉平穩，有容積大的斗。旋轉滾筒用不銹鋼制出，保證處理料的質量清潔和不致變色。

2、網眼篩子的目數多少，應根據顆粒大小要求，由用戶自備，它的裝置用兩根鋼管夾牢，裝拆簡易，緊松由細牙齒輪撐住，可以適當?shù)恼{(diào)節。

yk-60搖擺式顆粒機主要技術參數

滾筒直徑：φ60mm

生產能力：20-30kg/h

往返次數：46r/min

搖擺幅度：﹥360度

料口尺寸：212×209mm

配用電機：0.25kw

所需電壓：380v/220v

機器尺寸：460×550×570mm

整機重量：55kg

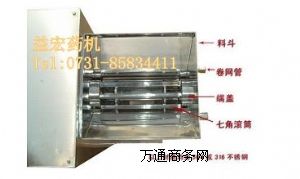

yk-60搖擺式顆粒機構造說明

 1、主體：機身為一獨立長方柱體，其上裝置封閉軸承座與粉斗連接，粉斗伸向機體外，其下裝有v形底盤，著地面廣而平，因此下須安裝，可任意放置室內使用。

 2、顆粒制造裝置：旋轉滾筒橫臥置在粉斗的下面，前后有軸承支座，它通過齒條的傳動，作倒順回轉，端面的前軸承蓋為活動式，裝拆時，只要旋下一個翼形螺母，軸承蓋和旋轉滾筒即可抽出，放置滾筒的兩端制有凸形的方環，嵌入軸承室內，這樣可不使油污滲入粉子和不致粘結塞住。

 3、減速箱：采用蝸輪傳動，速比來1：12，箱內可儲機油，保證齒輪潤滑良好及無雜音，箱上有視鏡可觀察，觀察運轉情況及儲油量，蝸輪外端，裝有偏心軸，帶動齒條作往復運動。

 4、篩網夾管：裝置在旋轉滾筒的兩旁，用鋼管制造，中間開有一條長槽，篩網的兩端嵌入槽內，轉動花形手輪將篩網包在旋轉滾筒的外圓上，手輪內有齒輪撐住，松緊可以進行調節。

 5、電機架：一條與螺桿栓牢，電動機裝在鐵板上，當轉動螺桿栓，電動機上下運動，供調節皮帶。
