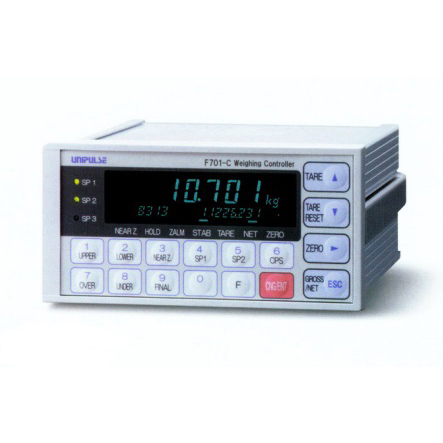

日本進口unipulse 尤尼帕斯 f701-c儀表 f701-c稱重控制器

一、產品概要

適用于各種稱重系統的型高性能數據統計稱重儀表

f701-c是一款通用型的數據統計稱重儀表。具有高精度的充填、排料計量控制功能，定量包裝不可或缺的數據統計及累計功能也是這款儀表的一個特色。而且可以同bcd輸出、rs-232c等plc及外圍設備直接連接。

二、技術參數

（1）模擬部分

激勵電壓：dc10v±5％ 輸出電流120ma以內，長線補償方式（可并聯4個350ω的傳感器）

零點調整范圍：0～2mv/v，粗調：根據粗調整回路的數字控制；微調：根據數字演算的自動調整方式

量程調整范圍：0.3～3.2mv/v，粗調：根據粗調整回路的數字控制；微調：根據數字演算的自動調整方式

小輸入分度：0.3μv/分度count

精度：非線性：0.01％/fs以內；零點漂移：0.2μv/℃ rti以內；量程漂移：15ppm/℃以內

模擬濾波：貝塞爾低通濾波(-12db/oct.) 2hz，4hz，6hz，8hz可選

a/d轉換器：速度：200次/秒；分辨率：24bit（二進制）

（2）設定部分

設定項目：上限/下限/零點附近/大投料/定量前/落差/過量/不足/定量

比較禁止時間/判斷時間/終了輸出時間/補償投料時間/az次數/判斷次數/自動落差補償值/

模擬濾波/皮重

         計量功能1/計量功能2/計量功能3/序列模式/功能鍵禁止/數字濾波/動態追蹤/零點跟蹤時間/

零點跟蹤幅度

砝碼重量值/稱量值/小分度/凈重載/毛重載/dz限制值/功能選擇/

重力加速度補償（地區號碼輸入）/設定值lock/去皮重功能限制

輸入選擇/輸出選擇/占有局數/波特率/局號碼

平均重量/值/小值/總體標準偏差/樣本標準偏差/數據數（n）/新累計數據/

-小（r）/選購件板

量程校正/等效輸入校正/密碼輸入/零點校正

（3）輸入/輸出部分

外部輸入信號：毛重?凈重切換/數字零點/皮重on/皮重off/保持※/判斷※/投料?排出切換※/

開始※/停止※/累計命令※/累計清零※

接點（繼電器，開關等）或者是（晶體管，集電極開關輸出的ttl等）

同com端子短路的時候為on，※信號是選擇式的，多可以選擇4個。

外部輸出信號：零點附近/大投料/中投料/小投料/不足/過量/上限/下限/穩定/重量異常或者是異常/

適量或者是終了/run或者是累計異常

晶體管的集電極開關輸出 晶體管on的時候輸出為lo

接口：sif:2線式串口（標配）…尤尼帕斯制的打印機，外部顯示器等連接用的接口

232:rs232c通訊接口（標配）…根據主機的指令進行重量數據，各種狀態，設定值的讀取，

寫入（變更）等工作

bco:bcd輸出接口（選購件）…將重量數數據傳輸到打印機，外圍設備或者是電腦，plc等的通訊接口

485:rs-485通訊接口（選購件）…比rs232c能夠長距離通訊，而且將id號碼設定好后

可以連接復數的f701-c

dac:d/a轉換接口（選購件）…重量數據變換為電壓?電流信號的輸出接口

ccl:cc-link通訊接口（選購件）…plc直接連接f701-c的接口

（4）顯示部分

顯示器：字高10.4mm熒光顯示管的數字顯示（7位）；副顯示：字高4.0mm（18位）

顯示值：5位， 符號：前一位是負號顯示

計量單位：t,kg,g,n,lb,無單位，可選擇

狀態顯示：sp1，sp2，sp3，零點附近，保持，零點異常，穩定，去皮重，凈重，零點，鋰電池電壓監視

（5）一般性能

電源電壓：ac100～240v(+10％ -15％)(自由電源50/60hz)

消耗功率：約15va

使用條件：溫度…使用溫度范圍：-10～＋40℃，　保存溫度范圍： －20～＋85℃

濕度…85％rh以下(無凝霜)

外形尺寸：144(w)×72(h)×160(d) mm（不含凸起部分）

重量：約1.0kg

（5）隨機附屬品

ac輸入電源線（額定電壓125v）3 m：1

端子臺連接用小型螺絲刀：1

fcn系列i/o接頭（帶罩）：1

跳線：2

使用說明書：1

bcd輸出用接頭（bcd輸出選購件安  裝時）：1

rs-485用接頭（rs-485選購件安  裝時）：1

d/a轉換用接頭（d/a轉換用選購件安  裝時）：1

cc-link用接頭（cc-link選購件安  裝時）：1

三、選購件

bco：bcd輸出接口

485：rs-485通訊接口

dac：d/a轉換接口

ccl：cc-link通訊接口

選購件只能安  裝：1

四、其他選購件

caac2p-b3：ac輸入電源線3m

caac3p-cee7/7-b2：ac輸入電源線（耐壓250v）2m

cn34：rs-232c用d-sub9p接頭

cn50：fcn系列i/o接頭（帶罩）

cn55：fcn系列i/o接頭（帶斜罩）

cn70：d/a轉換用接頭

cn71：rs-485?cc-link用接頭

cn80：傳感器輸入接頭端子

f720安  裝面板：f252/f280→f701-c轉換用的安  裝面板

lb01-xh：鋰電池（帶xh接頭）
