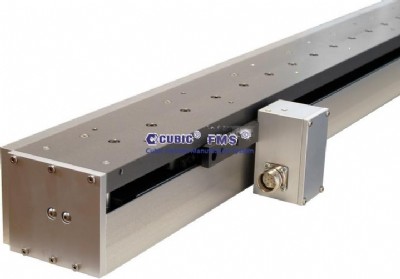

棒狀馬達平臺

通過直線電機和球保持器型的靜音直線導軌組合，實現了低噪音、低發塵。 通過采用球保持器型靜音直線導軌，實現了長期免維護。

高加減速、隨動性直線電機運動平臺可將電磁力轉換為直線運動，即使在長行程下也能發揮高速度性能。    滑臺座采用鋁制部件，減輕了重量，實現了2g的加減速度。    而且，滑座的輕量化和高剛性也確保了高隨動性。

線電機平臺-cls使用鋁擠出型材，一次成型。輕量化，高剛性。 采用帶球保持器lm靜音型直線導軌。 適用于中、大型搬送機構。

可實現最高速度每秒1.8-4m/s；

標準品采用棒狀直線馬達，定子（磁桿）直徑為25mm；直線電機平臺最大極限行程為1600mm；

型號表示：cls-1-800-j-c-q-s1

1、cls：棒狀直線電機平臺型號；

2、1：1個工作滑座，2是指2個滑座；

4、800：平臺底座總長；

5、c：帶鋁防護罩；無記號無防護罩；

6、j：磁極傳感器，

7、q：帶拖鏈，無記號無托鏈；

8、光電傳感器s1：ee-sx671；s2：ee-sx674。

備注：

伺服on輸入時進行功率因數檢測時會發生約10數秒鐘的數mm的左右搖動。要避免這種搖動，請選擇帶磁極傳感器。

使用磁力式線性編碼器時：重復定位精度（正負10微米）；  分辨率（10微米）

使用光學式線性編碼器時：重復定位精度（正負1微米）； 分辨率（0.1-1微米）

cubic公司標準配備拖鏈可選

易格斯：e6.29.040.055.0

使用案例：

晶元堆放機械

膠合板材制造設備

大型噴墨打印機械

dna芯片制造裝置

玻璃基板搬運裝置

玻璃基板檢測裝置

玻璃基板制造裝置

玻璃基板曝光裝置

印刷電路板檢測裝置

汽車零部件測量設備

直線電機直接驅動的運動平臺系統，以其快速的響應、正確的定位和高可靠性而廣泛應用于高速自動化設備、精密測試系統、電子和半導體加工設備，激光加工設備等領域。

產品特點：

直線電機驅動、光柵反饋、全閉環控制

響應快

定位和重復精度高

適合精密檢測控制和加工

可以提供定制服務
