產品特征

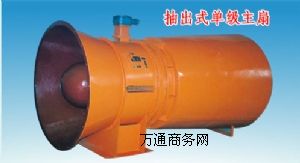

fbcz型煤礦地面用隔爆型抽出式軸流
通風機具有結構簡單、緊湊、安裝、維護 方便等特點，電動機與葉輪直接聯接，通風機可直接浮放在礦井風井口，接通電 源，即可長期穩定運行，除電動機需定期加油外，不需任何維護。 本產品屬節能產品，其效率高、機翼型葉片安裝角可以根據礦井所需風量、風 壓來調整葉片安裝角，使通風機能適應礦井管網阻力的變化。 適用范圍 fbcz型煤礦用隔爆抽出式流通風機是根據我國中、小煤礦的生產條件而設計制 造的新型煤礦用通風機。適用于煤礦地面用抽出式通風機或井下用抽壓式輔助通 風機用。
適用范圍
fbcz型煤礦用隔爆抽出式流通風機是根據我國中、小煤礦的生產條件而設計制造的新型煤礦用通風機。適用于煤礦地面用抽出式通風機或井下用抽壓式輔助通風機用。
結構特征
本型通風機主要由葉輪、電動機、筒體、底座、集流器和擴散器主要部件組成 ，№10以上機號的內機擴散器帶消聲材料，風機運行時噪聲小。
fbcz型煤礦地面用隔爆抽出式軸流通風機主要技術參數
規格型號 轉速r/min 風量m3/s 風壓pa 功率kw 效率％ 噪聲lsadb
fbcz№10/15 1470 400～900 160～850 15 ≥70 ≤35
fbcz№10/18.5 1470 450～980 200～940 18.5 ≥70 ≤35
fbcz№10/22 1470 500～1020 310～1050 22 ≥70 ≤35
fbcz№11/22 1470 540～1250 200～1040 22 ≥75 ≤35
fbcz№11/30 1470 560～1400 250～1100 30 ≥75 ≤35
fbcz№11/37 1470 650～1500 290～1150 37 ≥75 ≤35
fbcz№12/37 1480 650～1550 300～1200 37 ≥75 ≤35
fbcz№12/45 1480 710～1700 350～1350 45 ≥75 ≤35
fbcz№13/45 1480 800～1900 400～1350 45 ≥75 ≤35
fbcz№13/55 1480 850～2100 450～1460 55 ≥75 ≤35
fbcz№14/55 1480 850～2300 500～1450 55 ≥75 ≤35
fbcz№14/75 1480 1500～2500 600～1570 75 ≥75 ≤35
fbcz№15/75 990 850～3250 280～1100 75 ≥75 ≤35
fbcz№15/90 990 930～3400 320～1240 90 ≥75 ≤35
fbcz№16/75 990 950～3100 250～1150 75 ≥75 ≤35
fbcz№16/90 990 1130～3500 350～1250 90 ≥75 ≤35
fbcz№16/110 990 1280～3760 500～1400 110 ≥75 ≤35
通風機外型及安裝尺
型號 dmm d1mm d2mm d3mm hmm lmm l2mm l3mm l4mm 4-φ mm
№10 1000 1280 1350 1440 730 2679 415 500 800 4-φ22
№11 1100 1400 1480 1580 880 2989 455 600 820 4-φ22
№12 1200 1500 1660 1700 930 3149 485 570 870 4-φ24
№13 1300 1620 1810 1850 980 3369 515 600 920 4-φ24
№14 1400 1772 1950 1990 1080 3819 560 770 1020 4-φ24
№15 1500 1886 2060 2100 1130 4059 610 780 1120 4-φ24
№16 1600 2020 2220 2270 1180 4419 640 930 1180 4-φ24
