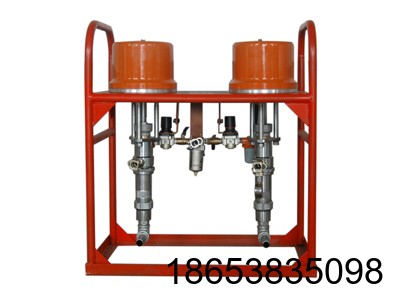

zbq15/12煤礦用氣動注漿泵設計先進合理，簡單易操作

 zbq15/12煤礦用氣動注漿泵應用于堵水、縫隙充填、破碎巖層加工、粘稠液體、泡沫材料輸送。具有防爆耐腐蝕方防沉淀、低噪音、節能等功能，能在大淋水、高瓦斯等惡劣的條件下安 全使用。該設備結構緊湊、設計先進合理，利用工作介質傳遞壓力信號，組成閉環自動調控性能，無超壓問題，使用維護方便簡單，體積小，便于攜帶，能夠快速移動至各個工作地點。

zbq15/12煤礦用氣動注漿泵利用工作介質（漿液，壓縮空氣）傳遞壓力信號，組成閉環自動調控性能，結構簡單可靠。自動無極調控準確，無超壓問題。zbq15/12煤礦用氣動注漿泵換向機構具有氣壓自動定位性能，使用安 全可靠，具有按照預定的注漿壓力自動調節排漿量的性能。可注單液漿、雙液漿以及化學漿。

型號表示

z：注漿     b：泵      q：氣動        15：額定流量l/min        12：額定壓力mpa

zbq15/12氣動注漿泵參數：

壓縮空氣量：1.0m3/min

額定流量：15l/min 0.9m3/h

額定壓力：12mpa

外形尺寸：970*200mm

重量：18kg

型式：單缸雙作用活塞式

結構以及原理

  zbq15/12煤礦用氣動注漿泵是由進氣管，進氣二連件，壓力表總成，泵支架，護罩，往復式氣動馬達，注漿缸總成，鋼絲膠管，直通閥，吸漿頭，高壓直通閥，混漿器等組成。依靠壓縮空氣為動力源，因為氣缸和注漿缸具有較大的作用面積比，從而以較小的氣壓便可使注漿缸產生較高的注漿壓力。

 zbq15/12煤礦用氣動注漿泵技術特點

1、突出優點：結構先進、效率高、額定出漿壓力大，移動維護方便，壓力高，排量大，是一種多功能注漿泵。

2、功能全，既可以注單組份漿液，也可以注雙組份漿液；既可以注化學漿液，也可以注水泥漿液；各缸同步工作，混合比可以調整，混漿均勻，還可以充當乳化液泵或高壓水泵、液壓泵等，用于其他場合。

3、安 全性好，在易燃、易爆、溫度、濕度變化較大的場所，均可以安 全使用。

4、zbq15/12煤礦用氣動注漿泵可根據客戶的不同需求對參數進行調整，滿足不同的壓力、流量、多組份漿液混合比及不同介質的特殊要求：可三缸或兩缸工作，可實現4:1或1:1的漿液混合比的要求。
