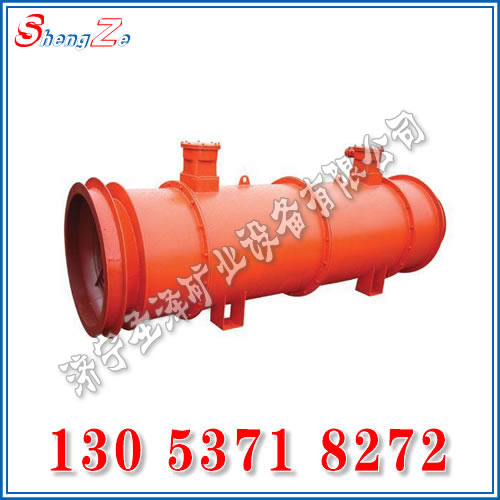

fd系列礦用對旋軸流局部通風機主要用于具有非煤礦井下，可供礦井采掘工作面的中長距離通風。是新一代用途廣泛的新型節能局部通風機。

1.fd系列礦用軸流風機具有結構合理、規格齊全

2.效率高、節能效果明顯、噪音低、送風距離遠等特點。

3.巷道長度在2000m以內可不移動通風機正常送風，減少了工人的勞動強度

4.節約通風時間，是非煤礦井下局部通風的理想設備。

技術參數

機號   轉速r/min 風量m3/min   全壓pa     電動機型號   配用功率kw

№4.0   2900      136~89        256~2050   y90l-2       2×2.2

№5.0   2900      217~145       275~2060   y112m-2     2×4

№5.6   2900      286~188       275~2850   y132s2-2     2×7.5

№6.3   2900      410~237       400~4775   y160m2-2     2×15

№7.1   2900      608~352       523~6228   y200l1-2     2×30

№8.0   2900      817~473       605~7200   y225m-2    2×45

№9.0   1450      831~480       394~4710   y200-4      2×30

№10.0  1450      1171~677      514~6131   y250m-4     2×55

№11.2  1450      1650~950      650~7690    y280m-4    2×90

結構原理

fd系列礦用對旋軸流局部通風機由兩臺工作主機組成，兩級葉輪按相對方向旋轉。即一級葉輪順時針旋轉，二級葉輪逆時針旋轉，兩級葉片數互為質數。空氣由一級葉輪獲得能量經二級葉輪增壓后送出。二級葉輪除了增加氣流能量外，還兼備普通軸流通風機中的靜導葉功能，在獲得導向整直圓周方向速度分量的同時，理順了氣流沖擊，增加了氣流能量，減少了尾跡渦流，降低了噪音。
