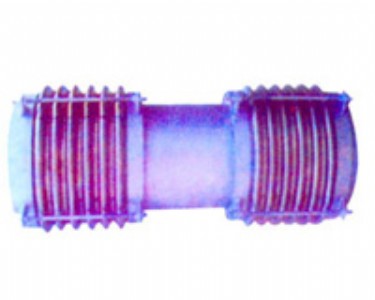

byzmf型煤粉  管道新型三向波紋膨脹節

煤粉  管道新型三向波紋膨脹節注：

1、同時吸引任意方向位移時，應滿足下述計算式：

       x≤xo，且x/xo+y/a.ym≤1，y≤ym式中x、y為實際軸向和橫向補償量，y可以是任意向橫向位移的矢量和。

2、產品代號中的1要按所需長度填寫，如wzmf500×8-j-2200，則產品的交付長度為2200毫米。

3、管道的實際尺寸如與表中的接管斷面尺寸不符，訂貨時要另行注明。

4、如有其他要求，可另行協商.

一、設計依據：

由于電廠鍋爐煤粉  管道沿用填料式補償器產生的煤粉  泄漏，以及在溫度下填料質老約束位移，使管道系統膨脹不暢，影響管道系統的正常運行。針對這些薄弱五環節及煤粉  管道工況條件、綜合煤粉  管道的具體要，依據美國膨脹節制造商協會標準《ejma》，鑫科管道設備廠技術部專業設計了二次密封，環狀球形較為支轉的煤粉  管道新型三向波紋膨脹節，實現了短安  裝距大補償的新要求。

設計壓力：pn≤0.5mpa

設計溫度：t＝450℃

二、適用范圍：適用于煤粉  +熱風氣固=相流體，流速15~30m/s，工作溫度60~450℃，風壓≤500mmh2o的一次風、二次風、三次風管道任意方向移補償。

適用于壓力≤0.25mpa帶其它固體粉  塵、顆粒的氣固兩相流體的熱位移要求的管道系統。

三、性能特點：

而高溫、不漏粉  、不積粉  、位移剛度小；能夠吸收任意方向位移，撓性好保證鍋爐及管系膨脹自如；安  裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600mw發電機組，從根本上解決了煤粉  泄漏的問題，保證了機組的正常安  全運行。
