gl-l50萬向排氣罩技術參數

品牌：

給力裝備

品名：

桌面式萬向排氣罩

型號：

gl-l50

活動范圍：

≤1000mm

風量：

280m3/h

風速：

0-18m/s

風壓：

>20pa

材質：

鋁合金+pp+pvc+pe不銹鋼等材質

氣流方向：

手動調節外部閥門旋鈕，控制進入之氣流量

適用范圍：

局部排煙、排風、吸塵等、移動式排風

流量調節：

30-280m3

耐高溫：

160-220℃

重量：

3.5kg

包裝：

紙箱包裝

gl-l50萬向排氣罩安  裝使用說明

一、功能特點

1. 具有360度旋轉調節方向之功能，以固定架為中心最大活動半徑可達1000mm。

2. 具有控制進入氣流量之功能。

3. 固定架底面與固定距離430mm。

4. 易拆卸、重組及清洗。

二、零部件材質及使用說明

1. 關節：高密度pp材質，管路采用鋁合金材質，可360度旋轉調節方向。

2. 關節密封圈：高密度橡膠不易老化，安  裝在兩關節內，起易旋轉及密封作用。

3. 關節連接桿：鋁合金。

4. 關節松緊旋鈕：高密度pp材質，內嵌銅質螺母與關節連接桿鎖合。

5. 氣流調節閥：氣流調節扭與擋風板均為高密度pp材質，用304不銹鋼方棒連接，手動調節外部閥門旋鈕，控制氣流量。

6. 拱形/杯形集氣罩：直徑375mm/200mm，高密度pp質成，紅色、透明兩種選擇。

7. 固定架：模具注塑一體成型，通過夾口固定與桌面上。

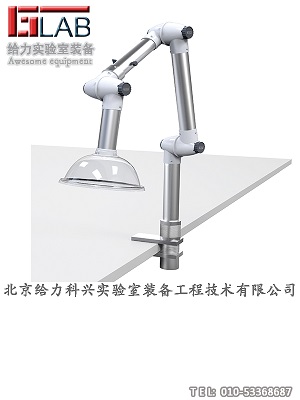

尺寸安  裝示意圖：
