人們對自動化監控系統的人性化互動與系統定義要求越來越高。空壓機已經成為煤礦業工業必不可少的動力設備。空壓機的實時運行數據需要納入全礦井自動化系統，傳統的設備無法與礦井自動化系統交換數據，只有依賴與計算機網絡技術，才可以將空壓機運行的實時數據傳送給礦調度室，并將其運行數據并入全礦井數據庫以供整體分析決策使用。所以在線監測是實現全礦井自動化的必須設備，真正實現空壓機無人值守，手動app就可以遠程操作空壓機從而減少人力物力的投入。

kzj-pc空壓機在線監控系統也稱為空壓機無人值守系統和遠程監控系統，都是無線遠程監控空壓機運作，可達到真正無人操作遠程控制的效果。空壓機在線監控系統可以根據客戶提出技術要求，結合客戶提供的設備情況我們做出符合詳細空壓機一套技術性方案。

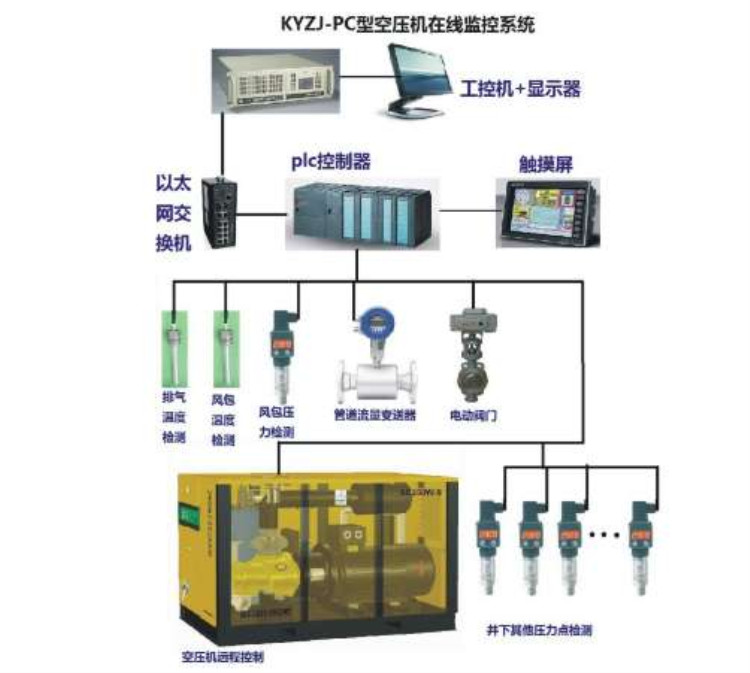

kzj-pc空壓機在線監控系統由三部分組成，分別是上位監控部分，數據傳輸部分，數據采集和處理部分。

1、上位機采用品牌的工業計算機（研祥），其上運行windows系統和監控軟件，可以圖形化顯示空壓機運行狀態，建立實時數據庫和歷史數據庫，實現數據管理。并建立完善的報表系統和報警系統，能根據需要發布空壓機的啟動、停止控制命令，能實現空壓機的遠程數據監測和自動控制。

 kzj-pc空壓機在線監控系統

  監控系統的遠程操作和參數設定可以實現多級口令控制，有效防止了誤操作帶來的安 全隱患。

2、數據傳輸采用有線或無線方式傳輸，傳輸線纜采用抗干擾能力強的超五類線纜實現機房和監控中心的數據通訊，機房和監控中心分別安 裝網絡設備，實現數據解耦。無線方式采用性能優良、技術成熟的無線傳輸設備。

3、數據采集和處理部分以可編程序控制器作為系統核心，實現數據的采集和處理。各部分實現功能如下所述：

（1）空壓機運行數據采集

空壓機數據采集部分通過通訊和增加各類傳感器件及分頻器件、溫度傳感器植入及采集模塊，采集空壓的進氣溫度、排氣溫度、排氣壓力、電機電壓、電機電流、電機溫度、空壓機震動量等運行數據，數據經可編程序控制器處理后，傳輸至上位監控部分實施監控。

（2）空壓機遠程控制

  在不破壞原控制系統的基礎上，通過完全隔離的開關量遠程對空壓機實施啟動、停止控制。啟動停止通過上位機電腦遠程實施操作，系統集成智能管理功能，可以實現自動控制、切換空壓機，輪值及控制參數可以根據需要自行設定、修改，從而達到高的自動控制性能。

  （3）風包溫度及壓力檢測

a.風包（儲氣罐）溫度檢測由溫度檢測模塊和溫度傳感器組成。溫度溫度傳感器選用高精確度和高穩定性的熱電偶，在-200℃——600℃之間有很好的線性度；溫度傳感器安 裝于需要采集溫度的部位，把溫度物理量信號轉變成電信號，溫度模塊把接受到的電信號經過a\d轉換，送到可編程序控制進行相應的數據處理，數據結果在工控機顯示器上實時顯示，方便工作人員觀察和判斷空壓機工作狀態。當溫度數據達到停機值時，程序驅動聲光報警輸出，同時驅動控制輸出，自動關停空壓機，從而對風包和空壓機做出可靠保護。

b.風包（儲氣罐）壓力檢測由模擬量模塊和壓力變送器組成，在不破環和改變原儲氣罐性能的基礎上實現壓力的完美連接，接受到的電信號經過a\d轉換，送到可編程序控制進行相應的數據處理，數據結果在工控機顯示器上實時顯示，方便工作人員觀察和判斷空壓機工作狀態。當溫度數據達到停機值時，程序驅動聲光報警輸出，同時驅動控制輸出，自動關停空壓機，從而對風包和空壓機做出可靠保護。

1、儲氣罐自動排污

空壓機排污采用plc控制的自動排污控制方式、通過plc對電控閥的控制來實現風包的自動排污。在自動控制的同時，可以通過遠程工控機的操作實現遠程手動控制，且自動排污周期通過遠程工控機可調。

報警及自動停機

在上述實現的監控功能中，均能實現本地、遠程報警及自動停機，本地報警在監控數據達到安 全報警閥值時，能發出聲光報警，遠程報警可以通過工控機檢測及查詢。上述監控數據達到安 全停機閥值時，可以立即停止空壓機并發出報警信號。

  （7）冷卻水監控

    如果空壓機采用水冷方式冷卻，對冷卻水的壓力和溫度需要實時監控，該系統采用壓力變送器和溫度傳感器對空壓機的冷卻水實時采集數據，數據經plc處理后通訊到工業計算機，在顯示終端實時顯示。

kzj-pc空壓機在線監控系統特點

采用了先進的計算機技術，功能強大，智能化程度高；以圖形界面顯示工作狀態，畫面豐富，直觀生動。

 采用模塊化設計方案，系統抗擾能力強，運行精度高，使用維護方便。

 采用了先進的計算機技網絡技術，能實現全礦數據共享。

采用了多種抗擾措施，因此系統的抗擾能力強，可靠性高，監測準確。

流量監測措施獨特、新穎，可靠性好、精度高。

選用了可靠性好、精度高的傳感（變送）器。

 軟件設計安 全性高。

操作簡單快捷、維護方便。
