1.概述

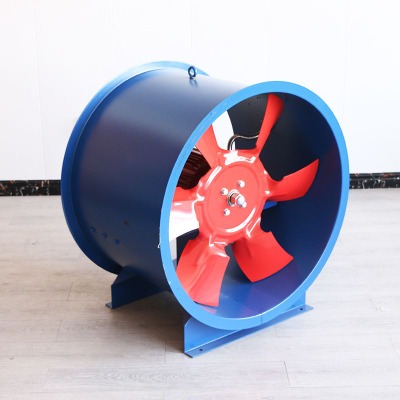

1.1.htf型消防高溫排煙軸流風機,其基本形式為軸流式結構,采用耐高溫電機,配設專門的電機冷卻系統,產品經國家消防裝備監督質量檢驗中心按ga211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗,在介質溫度300c高溫條件下連續運轉60分鐘以上,100c溫度條件下連續運轉20小時/次不損壞,可用于通風排煙兩用。

1.2.產品分類按安 裝方式分:臥式和屋頂式(w型)。按風量風壓分:常壓型有i型、ii型(雙速);中壓型(葉輪為斜流式)有iii、iv型(雙速);低壓型有d1、d2型。

按調速方式分:單速、雙速、變頻(采用變頻電機,配變頻控制器,實行無極調速,以適應不同工況,建議調節頻率鎖定在25hz~50hz)。

1.3.為適應不同場所噪聲要求,風機均可配

不同長度消聲器,也可做成包覆式。

2、工作條件

工作溫度:-20~+60c(可連續運轉);

耐高溫:100c(可連續運轉20小時),300c(可連續運轉60分鐘):

濕度:<90％;

介質條件:空氣(含塵量不超過100mg/m);

工作電源:三相、380v/50hz。

3、風機應用

風機可廣泛應用于高層建筑、烘箱、地下車庫、隧道等通風排煙場所。

4、風機配置

4.1.標準配置

@葉輪;機殼(風簡、導葉、內筒、電機支); 電機;e冷卻葉輪; @底腳; @冷卻風管。

4.2.備選件及附件(訂貨時注明是否購買)

濃減振設備;控制箱; 網罩; 對接法蘭

5、加工工藝

5.1.風機葉輪為鋼制,輪教液壓拉伸成型,葉片沖壓后液壓成型,葉片與輪毅焊接裝配成型。

葉輪經靜、動平衡校正,平衡精度不大于g5.6級。

5.2.外簡法蘭為采用整體翻邊旋壓而成。
